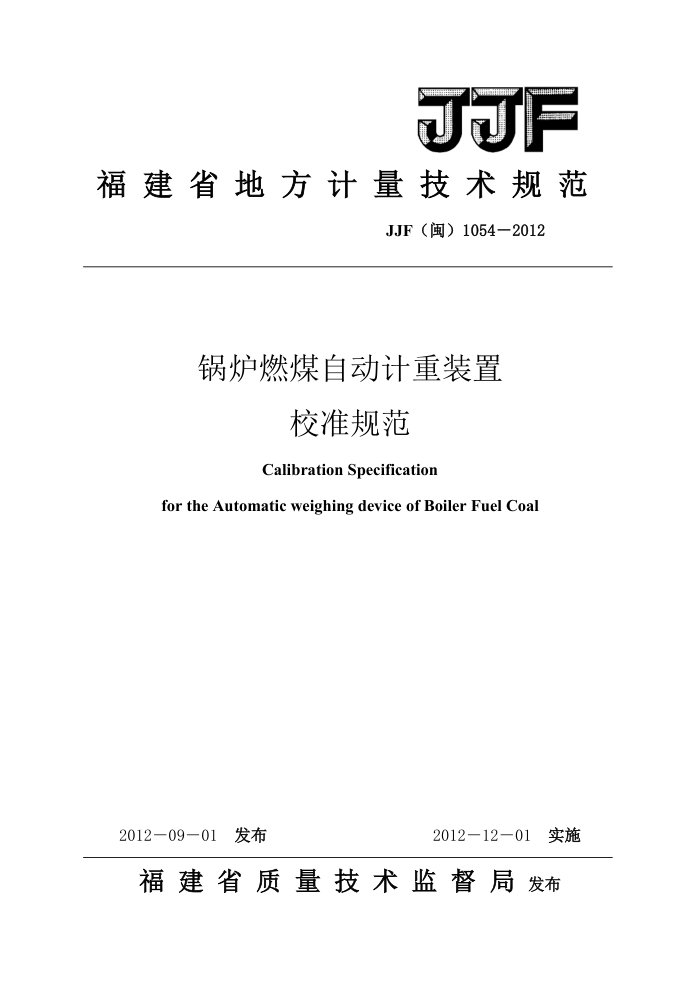

JJF
福建省地方计量技术规范
JJF（闽）1054—2012
锅炉燃煤自动计重装置
校准规范 Calibration Specification
for the Automatic weighing device of Boiler Fuel Coal
2012—09—01发布
2012－12—01实施
福建省质量技术监督局发布 JJF（闽）1054—2012
锅炉燃煤自动计重装置
JJF（闽）1054-2012
校准规范 Calibration Specification for the
Automaticweighingdeviceof BoilerFuel Coal
本规范经福建省质量技术监督局于2012年09月01日批准，并自2012
年12月01日起施行。
归口单位：福建省质量技术监督局
起草单位：福建省计量科学研究院参加起草单位：福州海华星测控技术有限公司
本规范委托起草单位负责解释 JJF（闽）1054—2012
本规范主要起草人：
郭境（福建省计量科学研究院）朱炜淋（福建省计量科学研究院）
姚凌萍（福建省计量科学研究院）
参加起草人：
林景星（福建省计量科学研究院）池孟来（闽清县质量计量检测所）
龚桂金 （三明市计量所）
林向阳 (泉州市计量所） JJF（闽）1054—2012
目录
(II) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (8) (8) (9) (10) (12) (13) (19)
引言 1范围 2引用文 3术语和计量单位 3.1术讠 3.2计量单位· 4概述 5计量特性 5.1分度值 5.2最小秤量 5.3最小累计载荷 5.4最大允许误差· 6校准条件 6.1环境条件· 6.2标准器具· 6.3确定化整误差的基本方法.· 6.4物料校准的条件 7校准项目和校准方法·· 7.1校准项目 7.2校准方法·· 8校准结果表达 9复校时间间隔附录A分离法校准记录格式（推荐性）附录B集成法校准记录格式（推荐性）. 附录C校准证书内页式样（推荐性）附录D称量结果校准不确定度评定（分离法）.. 附录E称量结果校准不确定度评定（集成法）·
1 JJF（闽）1054—2012
引言
本规范参照0IMLR107非连续累计自动衡器（2007版）和QB/T1078-2004非连续累计自动衡器（累计料斗秤）编写制定，其编写格式执行JJF1071-2010《国家计量校准规范编写规则》
本规范旨在统一本省锅炉燃煤自动计重装置的计量要求和校准方法，保证量值准确和可靠。
本规范分正文和附录两部分，附录中的记录格式为推荐性文件。
I JJF（闽）1054—2012
锅炉燃煤自动计重装置校准规范
1范围
本规范适用于以燃煤为燃料的锅炉燃煤自动计重装置（以下简称“计重装置”）的校准。规范所适用的“计重装置”仅与其计重方式有关，与结构形式无关。
本规范不适用于轨道式锅炉给料自动计重装置的校准。
2引用文件
JJF1059测量不确定度评定与表示 JJF1071-2010国家计量校准规范编写规则 JJF1181衡器计量名词术语及定义 0IMLR107非连续累计自动衡器 QB/T1078-2004非连续累计自动衡器（累计料斗秤）凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位 3.1术语 3.l.1锅炉燃煤自动计重装置atomaticweighingdeviceforboilerfuelcoal
在锅炉燃煤给料时，通过称量其承载器的总重和皮重，确定其净重的方式，将不连续的载荷（燃煤）依次称重，并自动累计称量结果的一种衡器。
注：按其结构形式，锅炉燃煤自动计重装置有直拉式、平行式、翻斗式等。 3.1.2计重方式weightmethod
通过分别测定承载器的总重和皮重，自动确定其净重并累加的一种计量方式。
3.1.3控制衡器controlinstrument
用于测定在物料试验中作为试验载荷的物料质量的非自动衡器。 3.l.4累计指示装置totalizationindicatingdevice
指示经过称量并卸出的不连续载荷的总量的装置。 3.1.5分度值dscaleinterval
以质量单位表示的下述值： _对于模拟指示，系指相邻两个标尺标记所对应的值之差；对于数字指示，系指相邻两个示值之差。 注：在非自动衡器中叫“实际分度值”，在自动衡器中叫“分度值”。
3.l.5累计分度值dttotalizationscaleinterval
1 JJF（闽）1054—2012
累计指示装置的分度值
3.1.6最大秤量Maxmaximumcapacity
能够称量的最大不连续载荷。 3.1.7最小秤量Minminimumcapacity
能够称量的最小不连续载荷。 3.1.8称量范围 automatic weighingrange
从最小秤量到最大秤量的范围。 3.1.9最小累计载荷Zminminimumtotalizedload
在称量范围内，当称量每次不连续载荷时，能够累加的不超过最大允许误差的最小载荷值。 3.2计量单位
“计重装置”使用的质量单位为千克（或公斤），单位符号：kg。 4概述
装有锅炉燃煤的承载器经输送系统传送，通过计重区时，称重系统自动测定其总重量 W后，输送系统将燃煤送入锅炉；卸料后的承载器经输送系统传送返回，通过计重区时，称重系统自动测定其重量Wo作为皮重。称重系统自动处理两次称量结果，计算出单次卸料的净重值W（W=W-Wo），并在显示器上显示累计数据、自动保存。 5计量特性 5.1分度值
实际分度值d和累计分度值d.应用质量单位表示，并符合以下形式： 1x0k、20k或5×ok，k为正、负整数或零。 累计分度值dt应不小于实际分度值d，且不得大于最大秤量的0.2%。
5.2最小秤量
“计重装置”的最小秤量值应不小于100kg。
5.3最小累计载荷
“计重装置”校准时，最小累计载荷应不小于三倍的最小秤量值。
5.4最大允许误差 5.4.1物料称量最大允许误差
“计重装置”物料称量的最大允许误差不大于累计载荷质量值的士0.5%。
5.4.2物料称量重复性
对同一载荷重复3次称量，称量结果的极差与试验载荷之比不大于0.5%。
2 JJF（闽）1054—2012
5.4.3静态称量最大允许误差
静态称量的最大允许误差应符合表1的规定。
表1静态称量的最大允许误差
载荷m（d） 0≤m≤500 500 最大允许误差（d）
± 0. 5 ± 1. 0 ± 1. 5
6校准条件 6.1环境条件 6.1.1温度：（0～40）℃，校准期间温度变化不超过5℃/h。 6.1.2相对湿度：≤85% 6.1.3供电电源
交流电压：220（1±10%）V，频率：（50士1）Hz。 6.1.4计重装置区域
计重装置区域应保持清洁，不得有影响计量性能的污物附着。
6.2标准器具 6.2.1础码
校准用标准码最大允许误差应不大于被校“计重装置”静态称量最大允许误差的1/3。 当被校“计重装置”的最大秤量大于1t时，允许采用其它恒定载荷进行替代校准，但码的总量应不少于1t。为便于测定校准误差，还应配置若干个质量为0.1d的小码。
用标准码进行校准时，应注意加荷的对称性和均匀性。 6.2.2控制衡器
集成法校准用的控制衡器的最大允许误差应不大于被校“计重装置”物料称量时最大允许误差的1/5，分离法校准用的控制衡器的最大允许误差应不大于被校“计重装置”物料称量时最大允许误差的1/9。 6.3确定化整误差的基本方法
对于数字指示分度值为d的“计重装置”，可在两个分度值之间寻找到示值的闪变点，
利用闪变点法确定其的化整误差，方法如下：
称量某一载荷L，记录下其示值为I。连续加放如0.1d的附加码，直到“计重装置”
的示值明显增加一个分度值，变为（I+d）。若加到承载器上的附加码为4L，化整前的示
3
