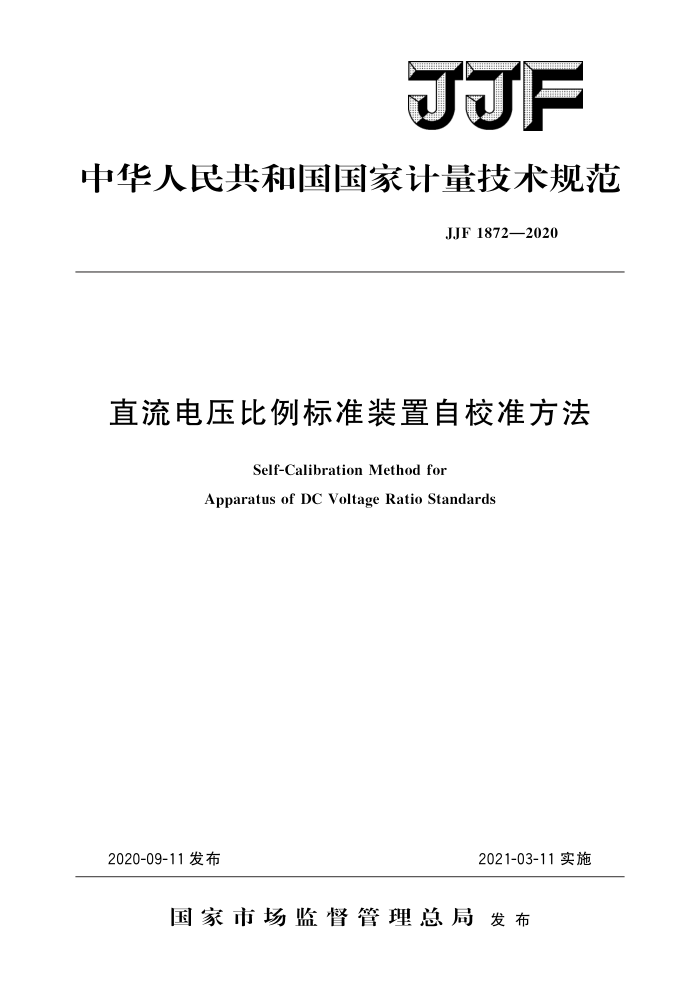

JJF
中华人民共和国国家计量技术规范
JJF1872—2020
直流电压比例标准装置自校准方法
Self-Calibration Method for
Apparatus of DC Voltage Ratio Standards
2020-09-11发布
2021-03-11实施
国家市场监督管理总局发布 JJF1872—2020
直流电压比例标准装置自校准方法 Self-Calibration Method for
JJF 1872—2020
Apparatus of DC Voltage Ratio Standards
归口单位：全国电磁计量技术委员会高压计量分技术委员会起草单位：国家高电压计量站
中国电力科学研究院有限公司
国家电网有限责任公司直流部
中国南方电网有限责任公司超高压输电公司
国网江西省电力公司电力科学研究院国网河南省电力公司计量中心国网四川省电力公司计量中心
本规范委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJF1872—2020
本规范起草人：
李登云（国家高电压计量站）周峰（中国电力科学研究院有限公司）郭贤珊（国家电网有限责任公司直流部）王奇（中国南方电网有限责任公司超高压输电公司）靳绍平（国网江西省电力公司电力科学研究院）赵玉富（国网河南省电力公司计量中心）张福州（国网四川省电力公司计量中心） JJF1872—2020
目 录
引言 1
(IⅡ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (6) (6) (7) (12) (17) (19)
范围· 2 引用文件. 3 术语和定义·
概述.· 计量特性.
4
5 5.1分压比· 5.2分压比电压系数 6校准条件· 6.1环境条件 6.2直流耐压 6.3 测量标准及其他设备
校准项目和校准方法 7. 1 校准项目· 7. 2 校准前准备 7. 3 校准方法 8 校准结果表达· 9 复校时间间隔附录A 分压比测量不确定度评定示例附录B原始记录与数据处理附录C木 校准证书内页格式附录D（资料性附录） 直流电压加法原理及公式推导
7
- JJF1872—2020
引言
JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》共同构成支撑本规范的基础性系列规范。本规范参考了GB/T16927.1一2011《高电压试验技术 第1部分：一般定义及试验要求》。
本规范为首次发布。
II JJF1872—2020
直流电压比例标准装置自校准方法
1范围
本规范适用于采用直流电压加法原理的直流电压比例标准装置的自校准。
2引用文件
本规范引用了下列文件： GB/T16927.1一2011高电压试验技术第1部分：一般定义及试验要求凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
以下术语和定义适用于本规范。 3.1主标准分压器mainstandardvoltagedivider
用于保存分压比标准量值的标准分压器，即直流电压比例标准装置。
3.2辅助标准分压器auxiliarystandardvoltagedivider
用于校准主标准分压器分压比电压系数的标准分压器。
3.3传递标准分压器transferstandardvoltagedivider
用于校准主标准分压器在10%UN（UN：主标准分压器的额定电压，下同）下分压比量值的标准分压器。 3.4直流电压比例标准装置自校准系统self-calibrationsystemofDCvoltage ratio standards
一套可以通过自校准确定主标准分压器分压比和分压比电压系数的系统，包括主标准分压器、辅助标准分压器和传递标准分压器。 3.5分压比电压系数voltagecoefficientofvoltagedivisionratio
分压器上施加的电压从参考电压（参考电压下的分压比为K。）升高至另一电压
（此电压下的分压比为K）时分压比的相对变化量=（Kx一K。）/K。。 3.6分压比倒数的电压系数voltagecoefficientofreciprocalvoltagedivisionratio
分压器上施加的电压从参考电压（参考电压下的分压比倒数为1/K，）升高至另一电压（此电压下的分压比倒数为1/Kx）时分压比倒数的相对变化量β=（1/Kx一1/ K.)XK。。 4概述
直流电压比例标准装置自校准系统由1台主标准分压器、2台辅助标准分压器和
1 JJF1872—2020
1台传递标准分压器组成。采用本规范规定的自校准方法，能够获得主标准分压器的分压比量值和分压比电压系数。自校准按以下步骤进行：1）在10%UN下校准分压比； 2）以10%U为参考电压，评定分压比电压系数；3）计算分压比。评定主标准分压器分压比电压系数时采用直流电压加法原理，直流电压加法原理及公式推导见附录D。
5计量特性 5.1分压比
主标准分压器在10%UN、20%UN、30%UN、40%UN、50%UN、60%UN、
70%UN、80%UN、90%UN、100%U下的一次电压值与二次电压值之比。 5.2分压比电压系数（以10%U为参考电压）
主标准分压器在10%UN、20%UN、30%U、40%UN、50%UN、60%UN、 70%UN、80%UN、90%UN、100%U~下的分压比，相对于10%U下的分压比的相对变化量。
6校准条件
6.1环境条件
自校准时的环境条件应满足以下要求：
高压设备与其他物体（包括墙壁）、测量及控制装置保持安全距离；一环境温度：15℃～25℃，相对湿度：40%~65%；一试验场所附近无强电磁干扰及机械振动源；一试验场所具备直接接地装置；一试验场所备有频率为（50土0.5）Hz、波形失真不大于5%的交流电源。
6.2直流耐压
自校准试验中的分压器承受1.1倍额定直流电压，历时1min，无闪络或击穿现
象。试验电压下降到工作电压范围内，仍能保持原有的测量准确性。 6.3测量标准及其他设备 6.3.1直流电压源
由直流电压源稳定性和纹波系数引人的不确定度，不大于主标准分压器不确定度的
1/10。 6.3.2误差测量系统
由误差测量系统的测量准确性引人的不确定度，不大于主标准分压器不确定度的
1/10。
由误差测量系统输人阻抗引人的不确定度，不大于主标准分压器不确定度的1/10。 6.3.3传递标准分压器
传递标准分压器的额定电压为10%UN。 由传递标准分压器分压比量值不准引入的不确定度，不大于主标准分压器不确定度
2 JJF1872—2020
的1/2。 6.3.4辅助标准分压器
单台辅助标准分压器的额定电压为50%UN，串联辅助标准分压器的额定电压为UN。
由辅助标准分压器短时稳定性引人的不确定度，不大于主标准分压器不确定度的 1/10。
由辅助标准分压器串联引入的不确定度，不大于主标准分压器不确定度的1/10。
7 校准项目和校准方法
7.1校准项目
对主标准分压器进行自校准，得到主标准分压器在10%UN、20%UN、30%UN、 40%UN、50%UN、60%UN、70%UN、80%UN、90%UN、100%UN下的分压比和以10%Un为参考电压的分压比电压系数。 7.2校准前准备
在分压器本体上进行直流耐压试验，试验电压波形和容差满足GB/T16927.1- 2011中5.2.1的规定，试验结果满足6.2的要求。 7.3校准方法 7.3.110%U~下分压比
以传递标准分压器为标准器，采用差值法或电压比法，校准主标准分压器在10% U下的分压比。 7.3.1.1差值法
采用差值法时，传递标准分压器与主标准分压器的标称分压比应相同。差值法的接线原理如图1所示。将传递标准分压器在10%UN下的分压比K。及其扩展不确定度、 传递标准分压器的输出电压u。、差值电压测量仪表的测量电压值△u填人表B.1中，并根据式（1）计算主标准分压器在10%UN下的实测分压比K：
(1)
式中： Kx—主标准分压器在10%UN下的实测分压比； K：传递标准分压器在10%UN下的分压比； uo 传递标准分压器的输出电压； u一差值电压测量仪表的测量电压值。
3
