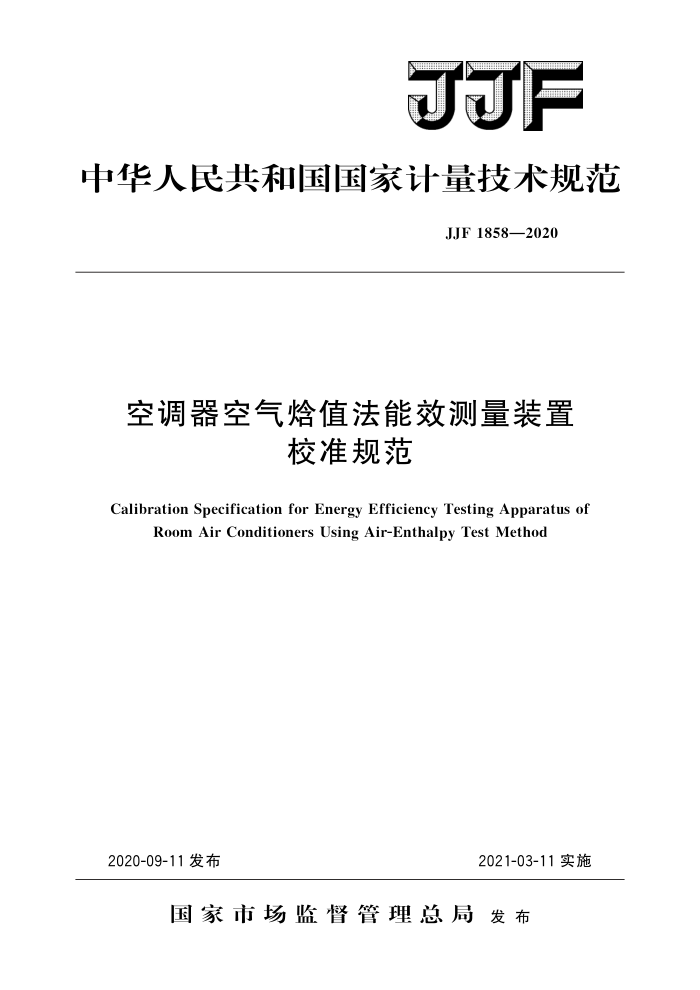

中华人民共和国国家计量技术规范
JJF1858—2020
空调器空气烩值法能效测量装置
校准规范
Calibration Specification for Energy Efficiency Testing Apparatus of
Room Air Conditioners Using Air-Enthalpy Test Method
2020-09-11发布
2021-03-11实施
国家市场监督管理总局发布 JJF1858—2020
本规范主要起草人：
张海云（中国计量科学研究院）茅晓晨（上海市计量测试技术研究院）张杰梁（福建省计量科学研究院）
参加起草人：
李珩（中国电器科学研究院有限公司）杨真（合肥通用机械研究院有限公司）李征涛（上海海普环境设备有限公司）唐峰 (广州兰石技术开发有限公司) JJF1858—2020
目 录
引言 1
(Ⅱ) (1) (1) (1) (2) (2) (2) (3) (3) (4) (4) (4) (4) (4) (5) (5) (5) (6) (6) (7) (13) (13) (13) (15) (20) (25) (28)
范围· 2 引用文件.. 3 术语和定义 4 概述 5 计量特性·· 5.1 温度测量系统 5. 2 压力测量系统 5.3 空气喷嘴 5. 4 电参数测量系统. 5. 5 热电偶信号测量系统 5. 6 湿度测量系统 5. 7 流量测量系统 5.8 制冷（热）量…· 6 校准条件.. 6.1 环境条件. 6.2 校准用设备： 7校准项目和方法· 7. 1 校准项目· 7.2 校准方法· 7.3数据处理和数据修约· 8 校准结果表达 9 复校时间间隔. 附录A原始记录格式（供参考）附录B校准证书内页格式（供参考）附录 C 温度测量系统校准不确定度评定示例附录D 电加热标定装置比对方法
.
I JJF1858—2020
引言
本规范依据JJF1059.1一2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》编写而成
本规范为首次发布。
Ⅱ JJF1858—2020
空调器空气烩值法能效测量装置
校准规范
1范围
本规范规定了空调器风洞式空气恰值法能效测量装置（以下简称“能效测量装置”）的计量特性、校准条件、校准项目及方法、校准结果等内容。多拖多形式（多个室内侧和多个室外侧）的能效测量装置、具有防爆功能的能效测量装置或相同原理的其他能效测量装置也适用于本规范。
空调器环境试验室的校准亦可参考本规范进行。
2 引用文件
本规范引用了下列文件： JJG313测量用电流互感器 JJG693一2011可燃气体检测报警器 JJG780—19923 交流数字功率表 JJG882—2019 压力变送器 JJG1033 电磁流量计 JJF1262—2010 铠装热电偶校准规范 JJF1366—2012 温度数据采集仪校准规范 JJF1472—2014 过程仪表校验仪校准规范 JJF1491—2014 数字式交流电参数测量仪校准规范 JJF1599# 标准房间空调器制冷量校准规范 GB/T7725房间空气调节器 GB/T29823一2013试验用空气恰值法试验装置检验方法 ISO5151：2017非管道式空气调节器和热泵性能试验和评定（Non-ductedair
conditioners and heat pumpsTesting and rating for performance)
ISO5801：2017通风机标准化风道性能试验（Fans一Performance testing using standardized airways)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
GB/T7725、JJF1599界定的以及下列术语和定义适用于本规范。 3.1空气熔值法air-enthalpytestmethod
一种测量空调器制冷（热）量及能源效率的测量方法，它对空调器的送风参数、回风参数以及循环风量进行测量，用风量与送风、回风恰差的乘积确定空调器的能力。
1 JJF1858—2020
4概述
能效测量装置是一种测量空调器制冷、制热能力及能效的试验装置，通常包括室内侧试验室、室外侧试验室、空气处理机组、空气取样装置、风量测量装置、混合器等，其典型结构见图1。它通过空气处理机组控制调节被测空调器的运行工况，在室内侧试验室测量出风干球温度、出风湿球温度、回风干球温度、回风湿球温度、喷嘴前干球温度、大气压力、喷嘴前后压差、喷嘴前压力等主要参数，计算得到被测空调器的制冷（热）量。
能效测量装置集成了多种物理参量测量系统，通常配有温度测量系统、压力测量系统、电参数测量系统和热电偶信号测量系统等，其中主要计量仪器包括工业铂热电阻、 压力变送器、数字功率计等。装置运行时，所有参量测量结果均可显示于控制计算机，并均可进行拟合修正。
空气处理机组
Se 室内侧试验室
室外侧试验室
压力计室内机
风量测量装置
室外机口
混合器
空气取样装置
风门
图1空气烩值法能效测量装置
5计量特性
由于设计方案、制造者或制造年代等因素，不同能效测量装置中各测量系统的测量范围可能存在差异，因此本章所述“典型测量范围”指各测量系统较为常见的测量范围。校准时，被校能效测量装置各测量系统的实际测量范围可能与典型测量范围不同，但实际测量范围应能够满足能效测量装置的使用需求。
如果能效测量装置具有全部或部分测量参数修正的软件功能，当未经修正的参数不能满足本章（除5.3外）最大允许误差要求时，可对该参数校准和修正，并以修正后的参数判定是否满足最大允许误差。
可燃气体报警器等计量器具应委托法定计量机构依据JJG693进行周期性检定
5.1温度测量系统
温度测量系统的典型测量范围和最大允许误差见表1。
2 JJF1858—2020
表1温度测量系统的典型测量范围与最大允许误差
项目工业铂热电阻铠装热电偶
典型测量范围 15℃~55℃ 0℃~55℃
最大允许误差 ±0.10℃ ±0.50℃
注：测量湿球温度时，空气取样装置中铂热电阻周围的空气流速应不小于5m/s。 5.2压力测量系统
压力测量系统的典型测量范围和最大允许误差见表2。
表2压力测量系统的典型测量范围与最大允许误差
项目
典型测量范围 50Pa~50Pa 0 Pa~1000 Pa -100Pa~100Pa 86kPa~106kPa
最大允许误差 ±1.0 Pa
微压差计（出风静压）微压差计（喷嘴前后压差）微压差计（喷嘴前压力）
±5.0 Pa ±5.0 Pa ±0.1% ±0.04 MPa
大气压力计冷媒压力计
0MPa～10MPa（表压)
5.3空气喷嘴
空气喷嘴的内径尺寸应符合图2中规定。 参照ISO5801：2017，喷嘴外形应为轴对称，出口边缘为直角、锐边，无毛刺、
刻痕或倒圆；喷嘴喉部长度应为0.6D士0.005D。喷嘴应为椭圆状，但也可近似使用二，三段不同半径的圆弧，只要在任意点的法线方向与椭圆的差异不大于0.015D即可。喷嘴喉部直径D应在椭圆的短轴和喷嘴出口处测量，测量精度为0.001D；应在间隔约45°测量四个值，每个值与平均值的偏差不得大于士0.002D。喉部入口处的平均直径不大于D十0.002D，但不小于喷嘴出口平均直径。喷嘴内表面应平整光滑，直尺在其表面不会擦出刮痕，表面不平整的峰-峰值不大于0.001D。
D L0.6D 椭圆短轴
Q990
1
喉部
椭圆过渡
图2 喷嘴尺寸
3
