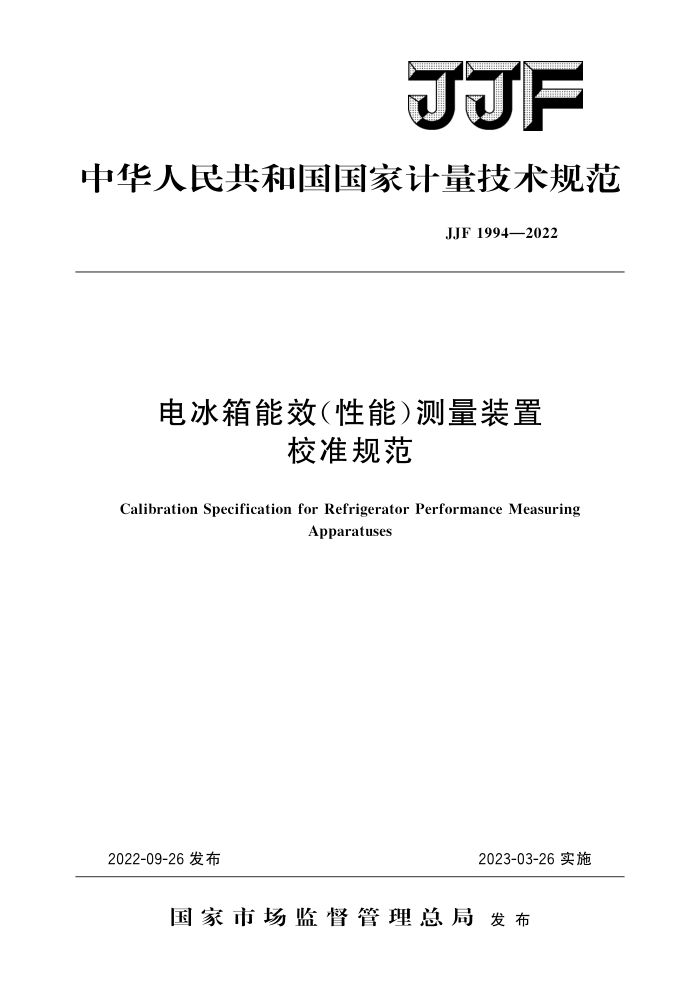

JJF
中华人民共和国国家计量技术规范
JJF1994—2022
电冰箱能效（性能）测量装置
校准规范
Calibration Specification forRefrigerator Performance Measuring
Apparatuses
2022-09-26发布
2023-03-26实施
国家市场监督管理总局发布 JJF1994—2022
电冰箱能效（性能）测量装置
校准规范
JJF 1994—2022
Calibration Specification for Refrigerator Performance Measuring Apparatuses
归口单位：全国能源资源计量技术委员会能效标识计量分技
术委员会
主要起草单位：山东省计量科学研究院
中国计量科学研究院
参加起草单位：河南省计量科学研究院
中国家用电器研究院海尔智家股份有限公司
本规范委托全国能源资源计量技术委员会能效标识计量分技术委员会
负责解释 JJF1994—2022
本规范主要起草人：
杨 雷（山东省计量科学研究院）孔繁海（山东省计量科学研究院）张海云 ：（中国计量科学研究院）刘汉阳（山东省计量科学研究院）
参加起草人：
丁力（河南省计量科学研究院）徐鸿（中国家用电器研究院）崔文玲 （海尔智家股份有限公司） JJF1994—2022
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (1) (2) (2) (2) (3) (3) (3) (8) (9) (10) (27) (30)
范围· 2 引用文件· 3 术语和计量单位·
1
概述· 计量特性·
4 5
6 校准条件： 6.1 标准器工作环境条件 6.2 标准器及其他设备 7校准项目和校准方法.· 7. 1 校准项目· 7. 2 校准方法· 8 校准结果 9 复校时间间隔附录A 电冰箱能效（性能）测量装置不确定度评定示例附录B电冰箱能效（性能）测量装置校准原始记录附录C电冰箱能效（性能）测量装置校准证书内页格式
- JJF1994—2022
引
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》共同构成支撑校准规范制修订工作的基础性系列规范。
本规范为首次发布。
Ⅱ JJF1994—2022
电冰箱能效（性能）测量装置
校准规范
1范围
本规范规定了电冰箱能效（性能）测量装置（以下简称“能效测量装置”）的计量特性、校准条件、校准项目和校准方法、校准结果等内容。家用电冰箱/柜、商用冰箱柜性能测量装置或相同原理的其他测量装置适用于本规范。
2 引用文件
本规范引用了下列文件： JJF1491一2014数字式交流电参数测量仪校准规范 GB/T8059一2016家用和类似用途制冷器具凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
GB/T8059一2016界定的及以下术语和计量单位适用于本规范。 3.1环境温度ambienttemperature
在试验中，制冷器具所处环境空间的测量温度，计量单位为℃。 ［引I自GB/T8059—2016]
3.2环境温度偏差temperaturedeviation
环境试验设备在稳定状态下，工作空间各测量点在规定时间内实测最高温度和最低温度与设定温度的上下偏差。温度偏差包含温度上偏差和温度下偏差，计量单位为℃ 3.3环境相对湿度偏差relativehumiditydeviation
环境试验设备在稳定状态下，工作空间各测量点在规定时间内实测最高相对湿度和最低相对湿度与设定相对湿度的上下偏差。相对湿度偏差包含相对湿度上偏差和相对湿度下偏差。 4概述
能效测量装置是一种测量电冰箱耗电量及能效的试验装置，通常包括外围保温系统、环境温湿度控制系统和数据处理系统等。它通过空气处理机组控制调节被测电冰箱的运行工况，测量出所需技术指标，通常配有工业铂热电阻、压力变送器、数字功率计等。
5计量特性
校准项目技术要求见表1。
1 JJF1994—2022
表1 校准项目技术要求
典型测量范围 (-45~60)℃ (-30～90)℃
校准项目铂电阻热电偶
技术要求 MPE:±0.3℃ MPE:±0.3℃ MPE:±0.5℃ MPE:±1.0℃ MPE:±5.0% MPE:±3.0%
家用商用家用商用交流电压交流电流交流功率频率功率因数
环境温度偏差
环境相对湿度偏差
0.5级 0.5级 0.5级
(80~300)V (0.001~15)A (0.1~3000)W (45~65)Hz 1.00000~1.00000
电参数测量系统（单相或多相中的一相)
MPE:±0.1Hz MPE:±0.01
供电电压总谐波失真
≤3% 0.5级 ≤0.25m/s (0.10~0.20)m/s (600±100)1x
压力环境风速环境照度（仅适用于商用）校准条件 6.1 标准器工作环境条件
(0~2) MPa
家用商用
6
温度：（23土5）℃；相对湿度：≤75%；供电电源：（220士11）V，（50士1）Hz。
6. 2 标准器及其他设备
校准所用标准器见表2。
表 2 校准所用标准器
标准器名称
技术要求
控温范围与被校温度测量系统相适应
水平温场≤0.01℃ 垂直温场≤0.02℃
恒温槽
10min变化不大于0.04℃
二等及以上等级
标准铂电阻温度计
电测设备（电桥或可测量电阻的
测量范围与标准铂电阻温度计相适应
数字多用表)
0.005级及以上等级
2 JJF1994—2022
表2校准所用标准器（续）
标准器名称
技术要求
各项参数指标测量覆盖被校测量系统测量范围
温湿场测量系统
温度优于U=0.10℃（k=2) 相对湿度优于U=1.6%（k=2）
各项参数指标输出覆盖被校电参数测量系统测量范围
功率标准源
0.05级及以上等级
各项参数指标测量覆盖被校电参数测量系统测量范围
功率标准表
0.1级及以上等级可变功率因数交流负载
负载
负载容量与被校电参数测量系统相适应总谐波失真测量覆盖被校压力测量系统测量范围
谐波分析仪
MPE：±(3%rdg+5dgts)
压力测量覆盖被校压力测量系统测量范围
便携式压力校验仪
0.05级及以上等级
风速测量覆盖被校风速测量系统测量范围
数字式风速计
MPE：±（0.03m/s+5%测量值）照度测量覆盖被校测量系统测量范围
照度计
MPE：±（3%rdg+0.5%FS)
注：除上表规定的标准器外，也可使用其他符合要求的计量器具作为标准器。
校准项目和校准方法
7
7.1校准项目
对于新制造、使用中的能效测量装置均进行全项目校准。 7.2校准方法 7.2.1校准前检查
各部分装配正确、可靠、无缺件，可正常工作。 7.2.2温度 7.2.2.1 铂电阻、热电偶校准
应根据实际温度测量范围合理确定校准范围和校准点，校准点原则上应覆盖测量范围且不少于4个，一组常用的温度校准点可为10℃，25℃，32℃，43℃等，每个校准点测一次，必要时可根据客户需求调整或增加校准点。
在恒温槽中同时插人标准铂电阻温度计和被测热电阻、热电偶，用其显示值计算示值误差。
热电阻、热电偶校准时在恒温槽中应有足够的插入深度，尽可能减少热损失，插人深度一般不小于100mm，并处于相同有效温度区域内。合适的插人深度，是在热平衡后继续增加插入深度10mm，在重新达到热平衡后温度的变化不应超过允差的5%。
3
