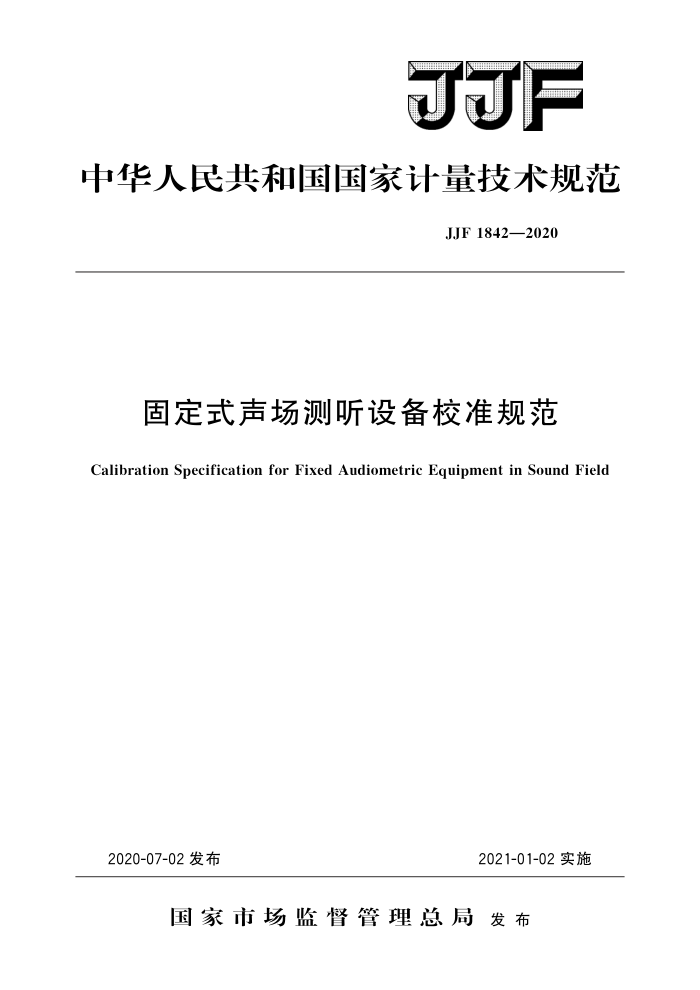

JJF
中华人民共和国国家计量技术规范
JJF 1842—2020
固定式声场测听设备校准规范
Calibration Specification for Fixed Audiometric Equipment in Sound Field
2020-07-02发布
2021-01-02实施
国家市场监督管理总局发布 JJF1842—2020
固定式声场测听设备校准规范
JJF 1842—2020
Calibration Specification for Fixed Audiometric Equipment in Sound Field
归口单位：全国声学计量技术委员会主要起草单位：上海市计量测试技术研究院
中国计量科学研究院中国人民解放军总医院耳鼻咽喉研究所
参加起草单位：陕西师范大学
浙江省计量科学研究院福建省计量科学研究院深圳市计量质量检测研究院
本规范委托全国声学计量技术委员会负责解释 JJF1842—2020
本规范主要起草人：
邓 峰（上海市计量测试技术研究院）
钟 波（中国计量科学研究院）冀 飞（中国人民解放军总医院耳鼻咽喉研究所）
参加起草人：
吴胜举 （陕西师范大学）姚磊 (浙江省计量科学研究院) 李群（福建省计量科学研究院）张国庆（深圳市计量质量检测研究院） JJF1842—2020
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (5) (5) (5) (5) (6) (7) (11)
范围· 2 引用文件 3术语和计量单位· 3.1声 3.2参考点 3.3固定式声场测听设备 4 概述·· 5 计量特性： 5.1声场测听信号声压级误差 5.2谐波失真· 5.3 ：声场测听信号级线性误差 6校准条件 6.1环境条件 6.2 测量标准及其他设备 7校准项目和校准方法..· 7.1校准项目 7.2校准方法 8校准结果表达· 8.1 校准数据处理· 8.2 校准证书·· 8.3校准结果不确定度的评定· 9复校时间间隔..… 附录A自由场与扩散场测听的基准听阈声压级附录B校准证书的内容及推荐格式 . 附录 C 不确定度评定示例
1
++
- JJF1842—2020
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。本规范在制定中参考了国家标准GB/T4854.7一2008《声学校准测听设备的基准零级第7部分：自由场与扩散场测听的基准听阈》、GB/T16296.2一2016《声学测听方法 第2部分：用纯音及窄带测试信号的声场测听》和国家计量检定规程 JJG388—2012《测听设备 备纯音听力计》。
本规范为首次发布。
II JJF1842—2020
固定式声场测听设备校准规范
1范围
本规范适用于固定式声场测听设备（以下简称测听设备）的校准。
2 引用文件
本规范引用了下列文件： JJG176声校准器 JJF1001通用计量术语及定义 JJF1034声学计量术语及定义 JJF1059.1一2012测量不确定度评定与表示 GB/T3102.7声学的量和单位 GB/T3947一1996声学名词术语 GB/T4854.7一2008声学校准测听设备的基准零级第7部分：自由场与扩散
场测听的基准听阈
GB/T7341.1一2010电声学测听设备第1部分：纯音听力计 GB/T16296.2一2016声学测听方法第2部分：用纯音及窄带测试信号的声
场测听
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
本规范采用GB/T3102.7中规定的量和单位 JJG176、JJF1001、JJF1034、JJF1059.1、GB/T3947—1996、GB/T4854.7-
2008、GB/T7341.1一2010和GB/T16296.2一2016界定的及以下术语和定义适用于本规范。 3.1声warbletone
频率作正弦式调制的纯音。 注：改写GB/T3947—1996，定义12.10。
3.2参考点reference point
声场测听时受试者头部中心位置（两耳外耳道口中心连线的中点），位于测听设备的发声扬声器参考轴上。
注：改写GB/T16296.2—2016，定义3.3。 3.3固定式声场测听设备fixedaudiometricequipmentinsoundfield
在测听室内对受试者进行声场测听的听力设备，由固定摆放在测听室内的一个或多个扬声器以及摆放在测听室外的信号源、功率放大器、信号级控制器等组成。
1 JJF1842—2020
4概述
测听设备用于在各类声场中进行听力测试。它的特点在于既可对各类人群进行基本的听力测量，也可对佩戴助听器或人工耳蜗的听力受损者及残障人士进行声场测听。测听设备通过驱动扬声器在测听室内发出标准的测听声音，根据受试者的反馈对受试者进行听力测试。测听设备一般由信号源、功率放大器、信号级控制器和一个或多个固定放置在测听室内的扬声器等部分组成。
5计量特性
5.1声场测听信号声压级误差
测听设备声场测听信号声压级在规定的频率范围内最大允许误差一般不超过 ±5.0 dB。 5.2谐波失真
测听设备在125Hz的谐波失真一般不大于5.0%，125Hz以上频率点的谐波失真一般不大于3.0%。 5.3声场测听信号级线性误差
测听设备声场测听信号级线性的最大允许误差一般不超过步进值的士3/10或土2.0dB，两者取其较小者。
注：以上技术要求不是用于合格性判定，仅供参考使用。
6 校准条件
6.1环境条件
温度：（15~35）℃；相对湿度：30%～90%；静压：（86～106）kPa。
6.2测量标准及其他设备 6.2.1工作标准传声器
工作标准传声器灵敏度级不应小于一40dB（参考灵敏度：1V/Pa），灵敏度级频率响应的最大允许误差见表1。在自由场和准自由场类型的测听室中应使用WS2F型工作标准传声器，在扩散场类型的测听室中应使用WS2D型工作标准传声器。
表1工作标准传声器灵敏度级频率响应的最大允许误差频率/Hz
最大允许误差/dB
20~4000 5 000 6 300 8 000 10 000
±0.50 ±0.75 ±1. 0 ±1.25 ±1.50
2 JJF1842—2020
表1（续）
频率/Hz 12500 16000
最大允许误差/dB
±1.75 ±2. 0
6.2.2声分析仪
在工作频率范围内其电信号的频率响应应优于土0.2dB，应具有1/3倍频程分析模块。声分析仪的级线性应优于士0.6dB，谐波失真应优于0.5%。 6.2.3声校准器
声校准器满足JJG176中2级技术要求。 7 校准项目和校准方法 7.17 校准项目
固定式声场测听设备的校准项目见表2。
表2固定式声场测听设备校准项目一览表项目名称
序号 1 2 3
校准方法章条号
技术章条号
声场测听信号声压级误差
5. 1 5. 2 5. 3
7. 2. 1 7. 2. 2 7. 2.3
谐波失真
声场测听信号级线性误差
7.2校准方法 7.2.1声场测听信号声压级误差 7.2.1.1进行声场测听信号声压级误差校准的测量装置示意图见图1，将工作标准传声器放置在测听室参考点处，工作标准传声器与扬声器参考轴的夹角和受试者进行声场测听时的声音入射角度一致（即0°、45°或90°入射）。声场测听信号与声场类型的组合以及对应的声场测听类型见表3。应对测听设备的每个声场测听输出通道分别进行校准。
注： 1在开始校准之前应使用声校准器检查工作标准传声器、传声器前置放大器和声分析仪的灵敏
度，必要时调整声分析仪的灵敏度。 由用户提供声场类型的依据。
2
参考点
测听设备（扬声器）
测听设备（信号源等部分）
声分析仪
工作标准传声器和传声器前置放大器
测听室图1测听设备校准的测量装置示意图
3
