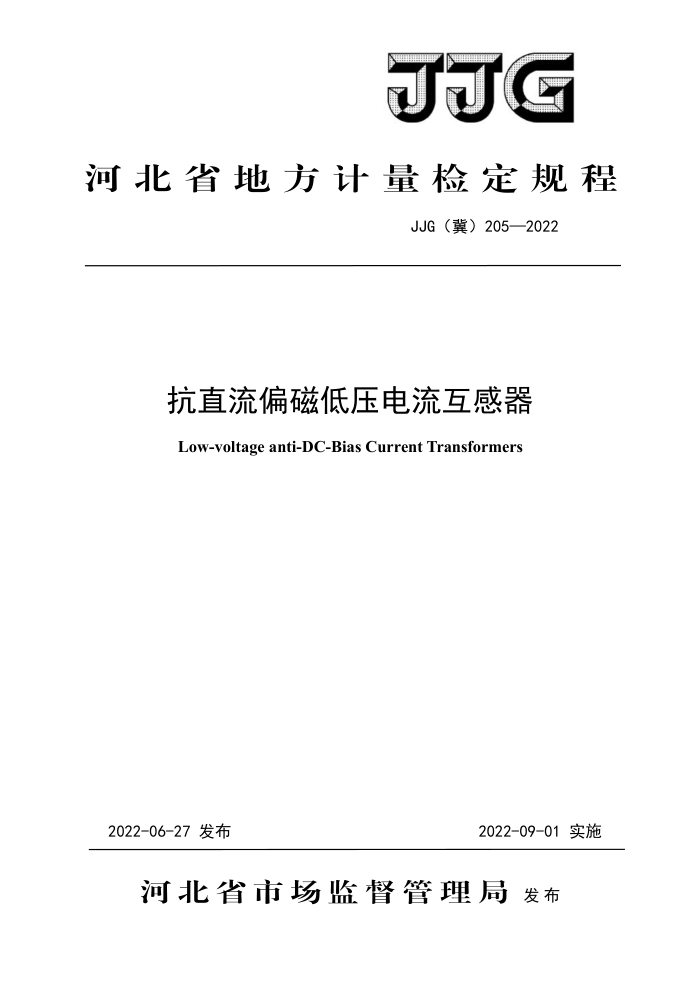

JJG
河北省地方计量检定规程
JJG（冀）205—2022
抗直流偏磁低压电流互感器 Low-voltage anti-DC-Bias Current Transformers
2022-06-27发布
2022-09-01实施
河北省市场监督管理局发布 JJG（冀）205—2022
抗直流偏磁低压电流互感器
检定规程
JJG（冀）205—2022
Verfication Regulation of Low-voltage anti-DC-Bias
Current Transformers
归口单位：河北省市场监督管理局
起草单位：国网河北省电力有限公司营销服务中心
河北省计量监督检测研究院
本规范委托起草单位负责解释 JJG（冀）205—2022
本规范主要起草人：
申洪涛（国网河北省电力有限公司营销服务中心）
陶鹏（国网河北省电力有限公司营销服务中心）康鹏 （河北省计量监督检测研究院）
参加起草人：
张林浩（国网河北省电力有限公司营销服务中心）
石振刚（国网河北省电力有限公司营销服务中心）
吴一敌（国网河北省电力有限公司）
史轮（国网河北省电力有限公司营销服务中心）
耿立峰（河北省计量监督检测研究院） JJG（冀）205—2022
目 录
引言. 1范围. 2规范性引用文件... 3术语和定义. 4概述 5计量性能要求.. 5.1基本误差 5.2 磁饱和裕度. 5.3 剩磁误差. 5.4稳定性... 6通用技术要求. 6.外观... 6.2绝缘.... 7计量器具控制. 7.1检定条件... 7.2检定项目.. 7.3检定方法.. 7.4检定结果的处理 7.5检定周期. 附录A. 附录B... 附录C.
.... 2
:
1+.. 4
..8 C .10
..13 .15 JJG（冀）205—2022
引言
本规程是依据JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》的规定而制定的。
本规程以GB/T20840.1-2010《互感器第1部分：通用技术要求》、GB/T20840.2-2014 《互感器第2部分：电流互感器的补充技术要求》为基础制定
本规程为首次发布。
II JJG（冀）205—2022
抗直流偏磁低压电流互感器检定规程
1 范围
本规程适用于安装在0.4kV低压电力线路上的抗直流偏磁低压电流互感器（以下简称抗直流互感器）的首次检定、后续检定和使用中检验。 2规范性引用文件
本规程引用了下列文件： JJG313-2010测量用电流互感器 JJG1021-2007电力互感器 GB/T20840.1-2010互感器第1部分：通用技术要求 GB/T20840.2-2014互感器第2部分：电流互感器的补充技术要求凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件,其
最新版本(包括所有的修改单)适用于本规程。 3术语和定义
GB/T20840.1-2010、GB/T20840.2-2014界定的以及下列术语和定义适用于本规程。 3.1直流偏磁
直流电流流过电流互感器绕组时，造成铁芯工作的磁化曲线发生偏移的现象。
3.2磁饱和裕度
电流互感器铁芯磁通密度超过额定范围后电流互感器的误差裕度。
3.3剩磁误差
在励磁电流为零时电流互感器铁芯残存的磁感应强度产生的误差。 4概述
抗直流互感器是一种具有抗直流偏磁现象的特殊的电流互感器，由绝缘外壳、底座铁芯、绕组、二次端子等部分组成。具有抗直流偏磁性能，用于传输正比于被测量的量，以供给测量仪器、仪表和继电保护或控制装置。抗直流互感器的铁芯由高初始磁导率电流互感器铁芯和带气隙铁芯复合组成，带气隙铁芯可以避免在交流大信号或直流偏置时发生磁饱和现象，保证在较小或无直流分量时工频测量电流的测量准确度。 5计量性能要求 5.1基本误差
抗直流互感器在工频下测量时准确度等级分为0.2S级、0.5S级；工频电流叠加10%直流分量和正弦半波电流测量时准确度等级为2级。
环境温度+10℃～+35℃，相对湿度不大于80%，环境电磁于扰和机械振动可忽略时，抗直流互感器在额定频率、额定功率因数及二次负荷为额定二次负荷25%～100%之间的任数值时，各准确度等级的误差不得超过表1的限值。抗直流互感器的实际误差曲线，不应超过表1所列误差限值连线所形成的折线范围。
表1抗直流互感器的误差限值比值误差（±）
准确度级别 倍率 额定电流下的百分数值
相位误差（土）
类别
倍率 额定电流下的百分数值
1 JJG（冀）205—2022
20 100 120 因数
100 120
因数
5
20
5
26 11 6 6 6
0.67 0.27 0.12 0.12 0.12 1.2 0.45 0.3 0.3 0.3
0.2S 0.5S
工频电流
18
18 18
72 27
工频电流叠加10% 直流分量正弦半波电流注1：对于母线式抗直流互感器，检定时一次导体与中心轴线的位置偏差，应不大于穿心孔径的1/10 注2：工频电流下的误差以退磁后的误差为准注3：额定二次电流5A，额定负荷7.5VA及以下的互感器，下限负荷由制造厂规定；制造厂未规定下限负荷的，下限
200 200 200
2.0 2.0
/
2.0
2.0 2.0 2.0 2.0
200 200
200
200
负荷为2.5VA。
注4：制造厂规定为固定负荷的电流互感器，在固定负荷的土10%范围内误差应满足本表要求。 注5：工频电流叠加10%直流分量误差试验时，c=1×10%×，式中c为直流分量电流值，1为额定一次电流值，
为电流百分数。
注6：正弦半波电流误差试验时， =×，式中为正弦半波电流有效值，，1为额定一次电流值，为电流
百分数。
5.2 剩磁误差
抗直流互感器的剩磁误差应不超过工频误差限值的1/3。 5.3石 磁饱和裕度
额定扩大一次电流倍数为1.2的抗直流互感器，在铁芯中的磁通密度相当于额定电流和额定负荷状态下的1.5倍时，其误差应不大于额定电流及额定负荷下误差限值的1.5倍。额定扩大一次电流倍数为1.5（或2.0）的抗直流互感器，在铁芯中的磁通密度相当于额定电流和额定负荷状态下的1.5（或2.0）倍时，其误差应不大于额定电流及额定负荷下误差限值。 5.4稳定性
在检定周期内抗直流互感器的误差变化不得大于其误差限值的1/3。 6通用技术要求 6.1外观
抗直流互感器的外观应完好，接线端子标志清晰完整，绝缘表面干燥无放电痕迹。 6.2绝缘 6.2.1一次绕组与二次绕组的绝缘电阻不低于100M2；二次绕组对接地的金属外壳绝缘电阻不低于30MQ。 6.2.2一次绕组（或可能与一次导体接触的外壳表面）对二次绕组及接地底板、二次绕组对接地底板的工频耐受电压为3kV。 7计量器具控制
计量器具控制包括首次检定、后续检定和使用中的检验。 7.1检定条件
2 JJG（冀）205—2022
7.1.1环境条件
环境温度+10℃～+35℃，相对湿度不大于80%。 7.1.2试验电源 7.1.2.1试验电源产生工频电流的总谐波畸变率不大于5%，直流电流的纹波因数不大于2%，正弦半波电流的畸变率（傅立叶分析后基波及直流含量与理想值的偏差）不超过的5%。 7.1.2.2试验工频电源的频率应为50Hz土0.5Hz。 7.1.3参考标准器 7.1.3.1工频误差试验及工频电流叠加直流分量误差试验可选用工频标准电流互感器或标准交直流通用电流互感器作为参考标准器，正弦半波下的误差试验应选用标准交直流通用电流互感器作为参考标准器，参考标准器的准确度等级至少比被检抗直流互感器高两个准确度等级。 7.1.3.2标准器在检定环境条件下的实际误差不大于被检抗直流互感器基本误差限值的 1/10。 7.1.3.3标准器的变差（电流上升与下降时两次测得误差值之差），应不大于它的基本误差限值的1/5。 7.1.3.4标准器的实际二次负荷（含测量回路负荷），应不超出其规定的上限与下限负荷范围。 7.1.4二次负荷 7.1.4.1试验选用的电流互感器负荷箱在检定条件下的最大允许误差为土3%。 7.1.4.2实际二次负荷（含测量回路负荷）在检定条件下的有功和无功分量相对误差均应不超出土3%。 7.1.5误差测量装置 7.1.5.1工频误差试验及工频电流叠加直流分量误差试验可选用比较原理或直接采样原理的误差测量装置，止弦半波电流的误差试验应选直接采样原理的误差测量装置 7.1.5.2误差测量装置的比值差和相位差示值分辨力应不低于0.001%和0.01＇。在检定环境条件下，误差测量装置引起的测量误差，应不大于被检抗直流互感器基本误差限值的1/5。 7.1.5.3采用直接采样原理的误差测量装置进行试验时，可选用与被检试品不同变比的参考标准，其采样电阻应计入被检抗直流互感器的二次负荷。 7.1.6监测用电流表
电流表测量工频电流的准确度等级不低于1级，测量直流分量及正弦半波电流的准确度等级不低于1级。电流表在所有误差测量点的相对误差均不大于20%。 7.1.7用于检定工作的升流器、调压器、一次返回导线等工作电磁场引入的误差不大于互感器误差限值的1/10。 7.2检定项目
表2抗直流互感器检定项目
检定项目外观检查绕组极性检查绝缘电阻测量工频耐压试验
首次检定 + + + + + +
后续检定
使用中检查
+ · + . + +
+ - . . + +
基本误差试验 工频电流叠加10%直流分量
工频电流
3
