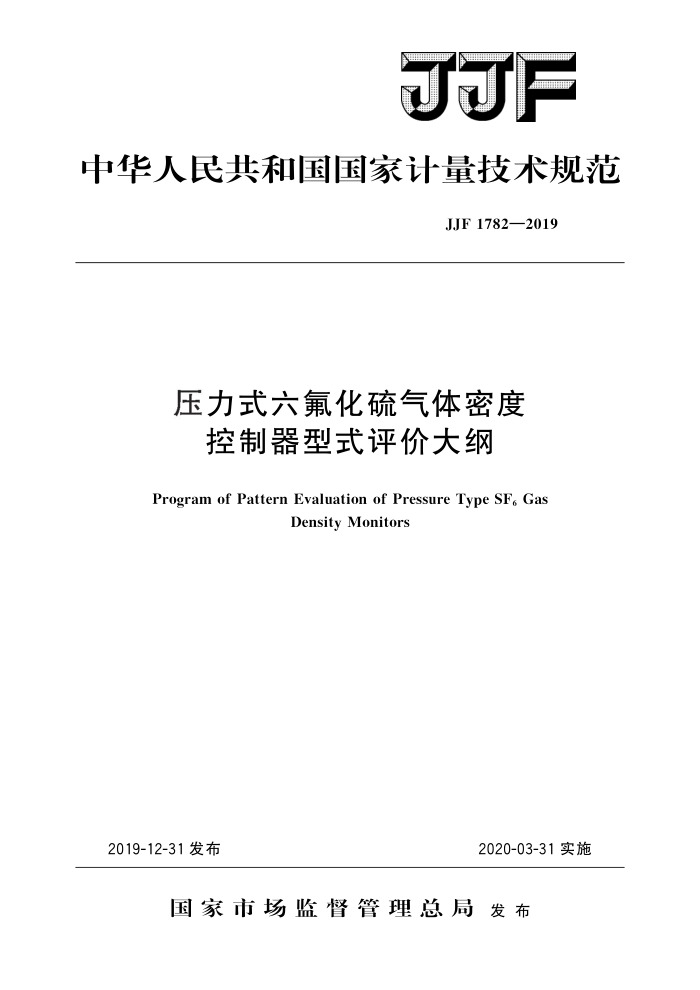

JJF
中华人民共和国国家计量技术规范
JJF1782—2019
压力式六氟化硫气体密度
控制器型式评价大纲
Program of Pattern Evaluation of Pressure Type SF Gas
Density Monitors
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJF1782—2019
压力式六氟化硫气体密度
控制器型式评价大纲 Program of Pattern Evaluation of
JJF 1782—2019
Pressure Type SF, Gas Density Monitors
归口　单位：全国压力计量技术委员会主要起草单位：河南省计量科学研究院
上海市计量测试技术研究院辽宁省计量科学研究院
参加起草单位：西安亚能电气有限责任公司
国网新疆电力有限公司叶鲁番供电公司
本规范委托全国压力计量技术委员会负责解释 JJF1782—2019
本规范主要起草人：
孙晓全（河南省计量科学研究院）洪扁 (上海市计量测试技术研究院) 王同宾 （辽宁省计量科学研究院）武钊 （河南省计量科学研究院) 王延昭（河南省计量科学研究院）
参加起草人：
王学鹏（西安亚能电气有限责任公司）
杨成刚（国网新疆电力有限公司吐鲁番供电公司） JJF1782—2019
目 录
引言 1 范围· 2
(IV) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (5) (5) (5) (5) I
引用文件… 3 术语 3.1 额定压力· 3.2 报警压力· 3.3 闭锁压力.· 3. 4 超压报警压力· 3.5 设定点偏差 3.6 切换差… 3. 7 静压试验· 4 概述 5 法制管理要求· 5. 1 计量单位· 5. 2 外部结构. 5. 3 标志 5. 4 提供审查的技术文件。 6 计量要求 6.1 指示装置 6.2 准确度等级. 6.3 零位误差： 6. 4 示值误差 6.5 回程误差 6.6 额定压力值误差·· 6.7 轻敲位移 6.8 指针偏转平稳性· 6.9 密封性 6.10 设定点偏差及切换差 6.11 温度补偿
通用技术要求· 7. 1 外观及结构. 7. 2 静压试验· 7.3 交变压力
7 JJF1782—2019
(5) (5) (5) (6) (6) (6) (6) (6) (7) (7) (7) (7) (7) (8) (8) (8) (8) (8) (8) (8) (9) (9) (9) (9) (9) (10) (10) (11) (11) (11) (11) (12) (12) (12) (12) (12)
7. 4 温度循环试验 7. 5 绝缘电阻 7. 6 绝缘强度 7. 7 外壳防护 7.8 雷电冲击试验 7. 9 电气信号装置的接点通断功能 7.10 耐工作环境振动性能 9
型式评价项目表 9 提供样机的数量及样机的使用方法· 9. 1 提供样机的数量· 9.2 样机的使用方法： 10 试验方法和条件以及试验数据处理和合格判据 10.1 环境条件 10.2 工作介质 10.3 试验点 10.4 试验顺序 10.5 指示装置 10.6 准确度等级 10.7 零位误差 10.8 示值误差 10.9 回程误差 10.10 额定压力值误差· 10.11 轻敲位移· 10.12 指针偏转平稳性 10.13 密封性 10.14 设定点偏差及切换差· 10.15 温度补偿 10.16 外观及结构 10.17 静压试验 10.18 交变压力· 10.19 温度循环试验· 10.20 绝缘电阻 10.21 绝缘强度· 10.22 外壳防护 10.23 雷电冲击试验 10.24 电气信号装置的接点通断功能 II JJF1782—2019
10.25耐工作环境振动性能 11试验项目所用计量器具和设备表 12型式评价结果的判定原则附录A试验顺序及项目之间间歇时间附录B 型式评价记录格式
(13) (13) (14) (15) (16)
--.
II JJF1782—2019
引言
JJF1001《通用计量术语及定义》、JJF1059《测量不确定度评定与表示》共同构成本大纲制定的基础性系列规范。
本大纲的试验项目的要求和方法参照JJG1073一2011《压力式六氟化硫气体密度控制器》及GB/T22065一2008《压力式六氟化硫气体密度控制器》的内容要求编制而成，能够对压力式六氟化硫气体密度控制器的性能作出客观、全面、有效的评价。
本大纲的结构按照JJF1016一2014《计量器具型式评价大纲编写导则》进行编排，各章节按照JJF1015一2014《计量器具型式评价通用规范》的规定进行编制
本大纲为首次发布。
IV JJF1782—2019
压力式六氟化硫气体密度
控制器型式评价大纲
1范围
本大纲适用于计量器具分类编码为12320000，以弹簧管或波纹管为测量元件，测量范围为（一0.10.9）MPa或（一0.1～0.5）MPa，仪表外壳公称直径为100mm，工作介质为六氟化硫气体的压力式六氟化硫（SF。）气体密度控制器（或称气体密度继电器、气体密度监视器，以下简称“控制器”）的型式评价。
2 引用文件
本大纲引用下列文件： JJG1073一2011压力式六氟化硫气体密度控制器 GB/T2423.10电工电子产品环境试验第2部分：试验方法 试验Fc：振动
（正弦）
GB/T4208外壳防护等级（IP代码） GB/T11287电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰
撞和地震试验第1篇：振动试验（正弦）
GB/T14598.3一2006电气继电器第5部分：量度继电器和保护装置的绝缘配合要求和试验
GB/T15823无损检测氨泄漏检测方法 GB/T22065一2008压力式六氟化硫气体密度控制器 JB/T5528一2005压力表标度及分划 JB/T9252—1999 9工业自动化仪表指针指示部分的基本型式、尺寸及指针的一
般技术要求
凡是注日期的引用文件，仅注日期的版本适用于本大纲；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本大纲。 3术语 3.1额定压力ratingpressure
在标准大气压力条件下，设备投入运行前或补气时，按要求给设备气室充人SF。 气体的压力。［JJG1073一2011术语和定义3.1] 3.2报警压力alarmpressure
当设备气室内SF。气体的压力下降至某一设定值，控制器将发出报警信号，此设
定值称为报警压力。
注：改写自JJG1073—2011术语和定义3.2。 3.3闭锁压力atresiapressure
当设备气室内SF。气体的压力下降至某一设定值，控制器将发出闭锁信号，此设定值称为闭锁压力。
1
