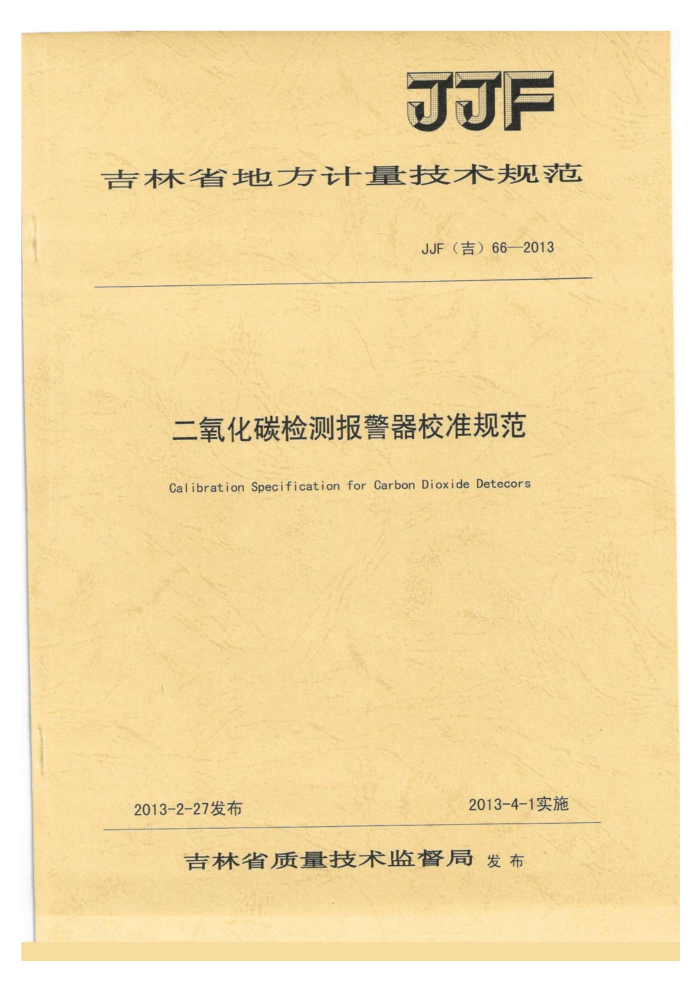

吉林省地方计量技术规范
JJF（吉）66—2013
一二氧化碳检测报警器校准规范
Calibration Specification for Carbon Dioxide Detecors
2013-4-1实施
2013-2-27发布
吉林省质量技术监督局发布 JJF（吉）66-2013
二氧化碳检测报警器
校准规范 CalibrationSpecificationfor CarbonDioxideDetecors
JJF（吉）66-2013
本规范经吉林省质量技术监督局于2013年2月27日批准，并自2013年4月1 日起实行。
归口单位： 吉林省质量技术监督局
负责起草单位：： 吉林省计量科学研究院
本规范由吉林省计量科学研究院负责解释 JJF（吉）66-2013
本规范主要起草人：
初立新 （吉林省计量科学研究院）迟珩 （吉林省计量科学研究院）吕品一 （吉林省计量科学研究院）
参加起草人：
魏明明 （吉林省计量科学研究院）沙 鹏 （吉林省计量科学研究院） JJF（吉）66-2013
目
录
(II) (1) (1) (1) (1) (1) (2) (2) (4) (4) (5) (6)
引言 1 范围 2 引用文件 3 术语 4 概述 5 计量特性 6 校准条件 7 校准项目和校准方法 8 校准结果表达 9 复校时间间隔 .............
附录A校准记录推荐格式
-.
附录B校准证书内页推荐格式附录C二氧化碳检测报警器示值引用误差测量结果的不确定度评定示例 ......... (7)
.... JJF（吉)66-2013
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059《测量不确定度评定与表示》制定。
明确了报警误差的校准方法；一明确了报警声级强度的校准方法；
本规范首次公布。
I -
JJF（吉）66-2013
二氧化碳检测报警器校准规范
1范围
本规范适用于二氧化碳检测报警器（以下简称报警器）的校准。 2引用文件
JJG635-2011《一氧化碳、二氧化碳红外线气体分析器》 JJG915-2008 3《一氧化碳检测报警器》 GB12358-2006《作业场所环境气体检测报警仪通用技术要求》 GB15322-2003《可燃气体探测器》 注：凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用方件，其最新版本
（包括所有的修改单）适用于本规范， 3术语 3.1报警误差 alarmerror(GB12358-2006)
在试验条件下，报警仪用标准气体校正后，指示值与标准值之间允许出现的最大相对误
差。 3.2报警设定值alarmsettingvalue(GB12358-2006)
根据有关规定，报警仪预先设定的报警浓度值 4概述
仪器主要由传感器加上电子部件和显示部分组成，由传感器将环境中检测到的二氧化碳气体转换成电信号，然后通过电子部件处理，并以浓度值显示出来，广泛应用于石油、化工、 化肥、冶金、农业及机械工业化学热处理等领域。
仪器按工作状态可以分为连续性测量和非连续性测量，按采样方式可分为扩散式和吸入式仪器。 5计量特性 5.1示值误差
示值误差：土5%。 5.2重复性
重复性应不大于2.0% 5.3响应时间
扩散式应不大于60s；吸入式应不大于30s。 5.4报警误差
报警误差应不大于报警设置点的土10% 5.5报警声级强度
报警声级强度应不小于70dB 注：以上指标不是用于合格性判别，仅供参考。
1 JJF（吉）66-2013
6校准条件 6.1环境条件 6.1.1环境温度：0℃~40℃ 6.1.1.1相对湿度：≤85% 6.1.1.2应无影响仪器正常工作的电磁场干扰。 6.1.2测量标准及其他设备 6.1.2.1二氧化碳气体标准物质（以下称标准气体）
国家有证标准气体，其相对扩展不确定度应不大于2%（k-2)。 6.1.2.2零点气体
氮气（纯度≥99.999%） 6.1.2.3流量控制器
流量控制器由两个气体流量计组成，如图1所示
流量控制器
流最控制器入口
流量计旁通流量计
被检仪器
标准气体
放空
图1 仪器校准框图
气体流量计：（0～2000）mL/min，准确度级别不低于4级。 6.1.2.4秒表：分辨力不大于0.1s。 6.1.2.5声级计：IⅡI级 7校准项目和校准方法 7.1校准前检查 7.1.1外观要求 7.1.1.1仪器应标明制造单位名称、仪器型号和编号及制造日期、国产仪器需有计量器具制造许可证标志及编号，附件应齐全，并附使用说明书。 7.1.1.2仪器的显示应清晰完整，各调节器部件应能正常工作，各紧固件应无松动， 7.1.1.3仪器不应有影响正常工作的外部损伤。 7.1.1.4扩散式仪器应附有专用的标定罩。 7.1.2报警功能和报警设定值 7.1.2.1仪器开机后声或光报警应显示正常。 7.1.2.2检查仪器的报警设定值。 7.1.2.3如果仪器设定了两个以上的报警设定值，则主要检查仪器的下限报警设定值。 7.2仪器的调整
按仪器的使用说明书的要求对仪器进行预热稳定以及零点和示值的调整。仪器校准时，按图1所示连接标准气体、流量控制器和被检仪器，根据被检仪器采样方式的不同，使用流 2 JJF（吉）66-2013
量控制器控制不同的标准气体流量。检定扩散式仪器时，流量应按仪器说明书的要求调整，如果仪器说明书没有明确要求，则一般控制在（300土50）mL/min范围；校准吸入式仪器时，必须保证流量控制器中的旁通流量计有流量放空。 7.3示值误差
示值误差以示值引用误差的形式表示。依次通入浓度为仪器量程上限值20%、50%和80% 的标准气体，待读数稳定后，记录仪器的显示值A，重复测量3次，按式（1）计算仪器各浓度点的示值误差△。。
AA,×100% R
(1)
△. =
24
(2)
A=m
3
式中：A— 各浓度测试点仪器显示值的算术平均值
A,—标准气体的浓度值 R一一仪器的测量范围上限值（以下相同）
7.4重复性
通入浓度约为仪器量程上限值50%的标准气体，待读数稳定后，记录仪器显示值A，然后通入零点气。待仪器稳定后，再通入上述浓度的标准气体，重复上述测量6次。重复性以单次测量的相对标准偏差来表示。按式（3）计算仪器的重复性Sr：
(A, -A)2
(3)
x100%
5
AV
ZA A=
(4)
6
式中：A,——各次测量的仪器显示值
A 一仪器显示值的算术平均值
7.5响应时间
通入浓度约为仪器量程上限值50%的标准气体，待仪器示值稳定后，记录仪器读数。然后通入零点气，待仪器稳定后，再通入上述浓度的标准气体，同时启动秒表开始记时，当仪器的示值达到上一次稳定值的90%时停表，秒表所显示的时间即为响应时间。重复测量3次，取算术平均值作为仪器的响应时间。 7.6报警误差
在规定的环境条件下，通入浓度约为报警设定点1.5倍左右的标准气体，记录报警器的报警浓度显示值，撤去标准气，通入零点气使报警器回零，重复上述步骤3次，按式（5）分
3
