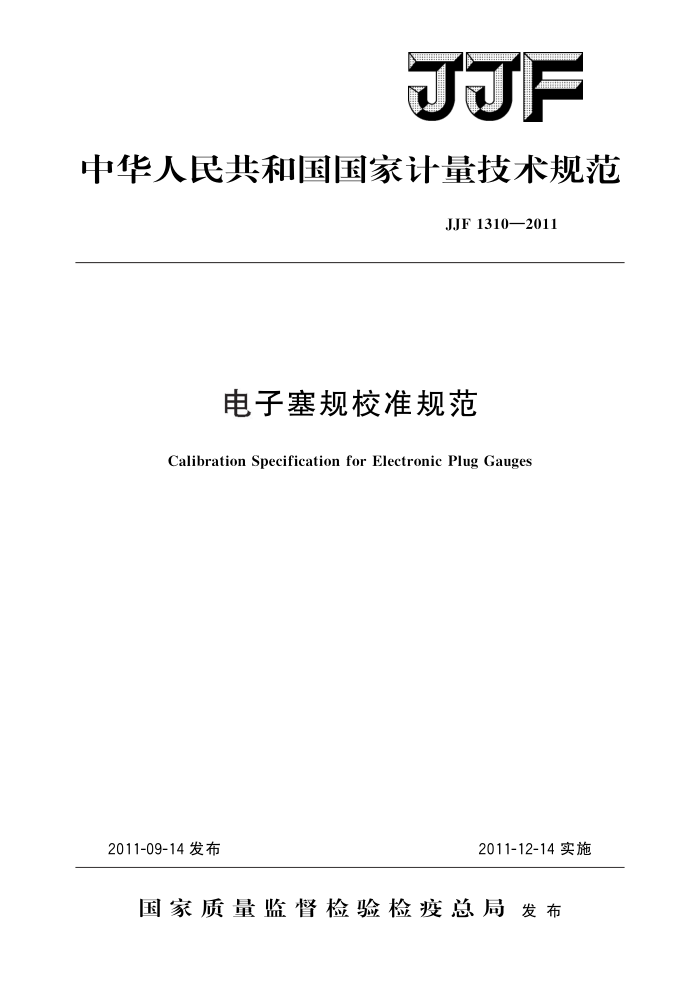

中华人民共和国国家计量技术规范
JJF1310—2011
电子塞规校准规范
Calibration Specification for Electronic Plug Gauges
2011-12-14实施
2011-09-14发布
国家质量监督检验检疫总局发布 JJF1310—2011
电子塞规校准规范
JJF 1310—2011
Calibration Specification for Electronic Plug Gauges
本规范经国家质量监督检验检疫总局于2011年9月14日批准，并自
2011年12月14日起实施。
归口单位：全国几何量工程参量计量技术委员会主要起草单位：广西壮族自治区计量检测研究院
黑龙江省计量检定测试院
参加起草单位：中原量仪股份有限公司
三门峡中测量仪有限公司江苏省计量科学研究院
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF1310—2011
本规范主要起草人：
全贻智（广西壮族自治区计量检测研究院）陆蕊（广西壮族自治区计量检测研究院）梁玉红（黑龙江省计量检定测试院）
参加起草人：
张红飞（中原量仪股份有限公司）吉艺宏（三门峡中测量仪有限公司）王晓飞 （江苏省计量科学研究院） JJF1310—2011
目 录
1 范围· 2 引用文献 3 术语和定义 4 概述··
(1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (6) (7) (10)
计量特性 5.1 定标用标准环规直径及直径变动量 5. 2 工作间隙 5.3 测量力 5. 4 测头测量面和导套工作面的表面粗糙度 5.5 零位平衡· 5.6 调零范围· 5.7 测头对中误差 5.8 测头对称误差 5.9 示值误差 5.10 示值变动性 5.11 漂移 6校准条件 6.1环境条件 6.2 测量标准器
5
校准项目和校准方法 7.1 校准项目·· 7. 2 校准方法· 8校准结果表达··
7
复校时间间隔.
9
附录A电子塞规示值误差测量结果不确定度评定附录B 校准证书内容及内页格式 JJF1310—2011
电子塞规校准规范
1范围
本规范适用于测量范围为6mm～$130mm的两点式电子塞规的校准，此范围以外的电子塞规及三点式电子塞规的校准可参照本规范校准。
2 引用文献
本规范引用下列文献： JJG894—1995标准环规 JJF1001一1998通用计量术语及定义 JJF1059一1999测量不确定度评定与表示 JB/T7429一2006电子塞规使用本规范时，应注意使用上述引用文献的现行有效版本。
3术语和定义
3.1工作间隙workingclearance
电子塞规导套最大直径与被测孔直径下偏差尺寸之差。 3.2测头对中误差contactvariationagainstcerterline
塞规两测头触点连线偏离塞规导套轴径线而产生的测量误差。 3.3测头对称误差contactsymmetricdifferent
塞规两测头杠杆铰链机构相对塞规中心轴线的不对称偏移而产生的测量误差。
3.4零位平衡nullbalance
指示装置在转换量程挡位时，各挡示值对零位的偏移量。
3.5示值变动性instability
在测量条件不作任何改变的情况下，对同一被测量进行多次测量，其结果间的最大差异。
4概述
电子塞规是接触式测量孔径的比较测量器具，由电感传感器将被测孔径的尺寸变化转化为电信号，再由指示装置指示被测孔径的尺寸偏差。电子塞规由塞规体、指示装置（指针表、数显表或电子柱）及标定用标准环规组成。电子塞规按测头数目可划分为两点式和三点式，常用的两点式电子塞规其外形结构见图1。
I JJF1310—2011
2
a）塞规体
1—护线接头；2—手柄；3—导套；4—测头；5—测杆
O
1）指针表
1一指针度盘；2一量程旋钮；3一调零旋钮
888
ZHH 白口
M
3
2）数显表
3）电子柱
1一显示屏：2一调零旋钮：3一运算挡：4一量程链键
1一光柱；2一显示屏；3一量程旋钮；4一底座
b）指示装置图1电子塞规
5计量特性 5.1定标用标准环规直径及直径变动量
符合3等标准环规要求。
5.2工作间隙
工作间隙见表1。 5.3测量力
测量力见表1。 5.4 测头测量面和导套工作面的表面粗糙度
测头测量面和导套工作面的表面粗糙度见表1。
2 JJF1310—2011
5.5零位平衡
零位平衡见表1。 5.6调零范围
调零范围见表1。 5.7 测头对中误差
测头对中误差见表2。 5.8 测头对称误差
测头对称误差见表2。 5.9示值误差
示值误差见表2。 5.10示值变动性
示值变动性见表2。 5.11漂移
漂移见表3。
表1工作间隙、测量力、测头测量面的表面粗糙度、导套工作面的表面粗糙度、
零位平衡、调零范围
技术要求
项目名称
$[6，15]mm $（15，70Jmm $（70，130］mm 0.020~0.050
工作间隙（mm）测量力（N)
0.030~0.060
0.040~0.100
≤3.0
≤2.0
R,0.1 R.0.8
测头测量面的表面粗糙度（um）导套工作面的表面粗糙度（μm）
±分度 ≥20分度
零位平衡调零范围
表2测头对中误差、测头对称误差、示值误差和示值变动性
最大允许值
误差名称
T≥10 μm T/20 T/20 ±(T/10) T/20
T<10 μm
测头对中误差e 测头对称误差e 示值误差e 示值变动性
0.5 μm
±1 μm 0. 5 μm
注：T为电子塞规测量孔径的公差值。
3 JJF1310—2011
表3漂移允许值指示装置挡位
μm
允许漂移值 (4h内)
指示装置
指示范围 ±3 ±10 ±10
分度值/分辨力
指针表数显表电子柱注：由于校准工作只给出测量结果，不判断电子塞规合格与否，上述计量特性仅供参考。
0.1 0.01 0. 2
0. 1 0.25 0. 2
6 校准条件
环境条件室内温度为（20士2）℃，温度变化不大于0.5℃/h，相对湿度不大于70%，被校
6.1
准电子塞规和测量标准器在室内平衡温度的时间不少于4h，电子塞规开机预热时间不少于10min。 6.2测量标准器
测量标准器见表4。
表4校准项目及测量标准器
主要测量标准器
序号
校准项目
名称
计量性能
MPE：±（0.35μm+
测长机 (仪)
定标用标准环规
1
3L×10-) MPE：±（2~7）μm
2 3 测头测量面和导套工作面的表面粗糙度 表面粗糙度比较样块 MPE：-17%~+12%
工作间隙
电子数显千分尺
测量力零位平衡调零范围测头对中误差测头对称误差示值误差示值变动性
测力仪
分度值不大于0.1N
4 5 6 7 8 9 10 11
3等
标准环规
漂移
7 校准项目和校准方法 7. 1 校准项目
校准项目见表4。
