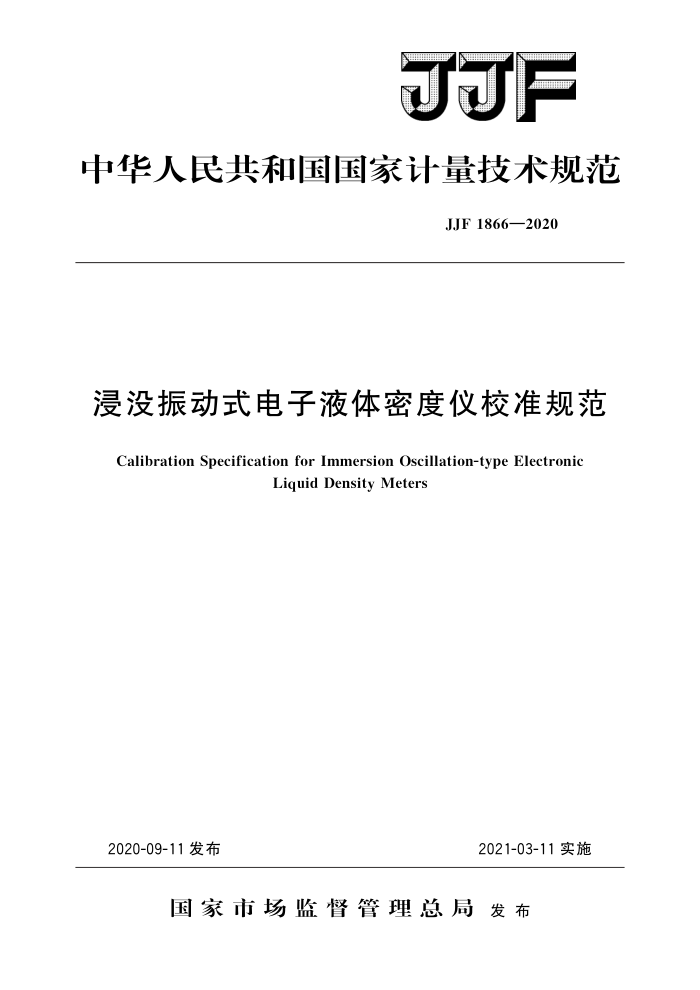

JJF
中华人民共和国国家计量技术规范
JJF1866—2020
浸没振动式电子液体密度仪校准规范
Calibration Specification for Immersion Oscillation-type Electronic
Liquid Density Meters
2020-09-11发布
2021-03-11实施
国家市场监督管理总局发布 JJF1866—2020
浸没振动式电子液体
密度仪校准规范
JJF 1866—2020
Calibration Specification for Immersion Oscillation-type Electronic Liquid Density Meters
归口单位：全国质量密度计量技术委员会
主要起草单位：山东省计量科学研究院
中国计量科学研究院黑龙江省计量科学研究院
参加起草单位：山东省计量检测中心
广东省计量科学研究院
青岛澳邦量器有限责任公司
本规范委托全国质量密度计量技术委员会负责解释 JJF1866—2020
本规范主要起草人：
李万升（山东省计量科学研究院）时文才（中国计量科学研究院）徐秀华（黑龙江省计量科学研究院）
参加起草人：
陈月婷（山东省计量检测中心）沈友弟（广东省计量科学研究院）赵玉成（山东省计量科学研究院）陈辉（青岛澳邦量器有限责任公司） JJF1866—2020
目 录
引言 1 范围 2 引用文件 3 术语和计量单位 3.1术语.. 3.2计量单位 A
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (2) (2) (2) (2) (3) (3) (4) (8) (8) (9) (11) (13) (14) (15) (16) (17) (19)
概述 5 计量特性. 6
校准条件.. 6.1 环境条件 6.2测量标准及其他设备 7校准项目和校准方法. 7. 1 校准前的准备 7. 2 示值误差和重复性.. 8 校准结果
复校时间间隔附录A （0～40）℃纯水密度表（不含空气）附录B 密度小于水密度的液体毛细常数α 附录 C 其他几种液体的毛细常数α 附录 D 密度标准液体校准法密度仪校准原始记录附录E 密度标准液体与台式振动管密度仪校准法密度仪校准原始记录附录F 等标准密度计组校准法密度仪校准原始记录附录G 校准证书内页格式附录H 浸没振动式电子液体密度仪示值误差校准不确定度评定
- JJF1866—2020
引言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、 JJF1059.1《测量不确定度评定与表示》共同构成支撑本校准规范制定工作的基础性系列规范。本规范的计量特性、校准项目和校准方法主要参照JJG42《工作玻璃浮计》、 JJG86《标准玻璃浮计》、JJG1058《实验室振动式液体密度仪》、GB/T6682《分析实验室用水规格和试验方法》和ISO15212-1《振动型密度仪第1部分：实验室仪器》 （Oscillation-typedensitymeters一Part1：Laboratoryinstruments）的相关内容
本规范为首次发布。
ⅡI JJF1866—2020
6.2.2校准介质
校准介质应清澈、透明无可见颗粒和纤维等物质。根据被校密度仪的测量范围选用合适的校准介质，不可选用具有腐蚀性（例如强酸碱类）的校准介质。校准介质可从表3中选择。
表3校准介质
液体名称石油产品混合液乙醇水溶液
测量范围／（kg/m）
650~800 810~950 950~1050 1450~1650 1900~2000
纯水溴苯或四氯乙烯
氟油
6.2.3主要配套设备
主要配套设备及技术要求见表4。
表 4 主要配套设备
设备名称数显温度计
技术要求
测量范围为（0～50）℃，分辨力为0.01℃ 最大秤量不小于200g，实际分度值优于0.01g
天平外径千分尺 测量范围为（0~25）mm，分度值为0.01mm
温度：测量范围（5～50）℃，最大允许误差士2.0℃：相对湿度：测量范围0%85%，最大允许误差土5%（20℃）
温湿度表
注射器恒温槽注：选用的注射器不能与密度标准液体或校准介质发生反应。
(5~10)ml 2h内恒温槽在设定点的温度波动度不超过0.2℃，温度均匀性不超过0.2℃
6.2.4辅助设备及材料 6.2.4.1 超声波清洗机、空气干燥装置。 6.2.4.2 清洗液：无水乙醇、石油醚、蒸馏水、溶剂汽油、洗涤剂等。 6.2.4.3 透明玻璃测量桶、实心玻璃搅拌器数支、玻璃漏斗、浮计架、烧杯和盛放校准介质的玻璃瓶等。 6.2.4.4毛巾、绸布、脱脂棉、滤纸等。
校准项目和校准方法
7
7.1校准前的准备 7.1.1检查密度仪外表，不应有影响工作性能或使用安全的机械损伤；显示屏读数清晰、完整；传感器清洁干燥，无凹痕；各开关及按键接触良好，能正常工作，各紧固件无松动。
3
