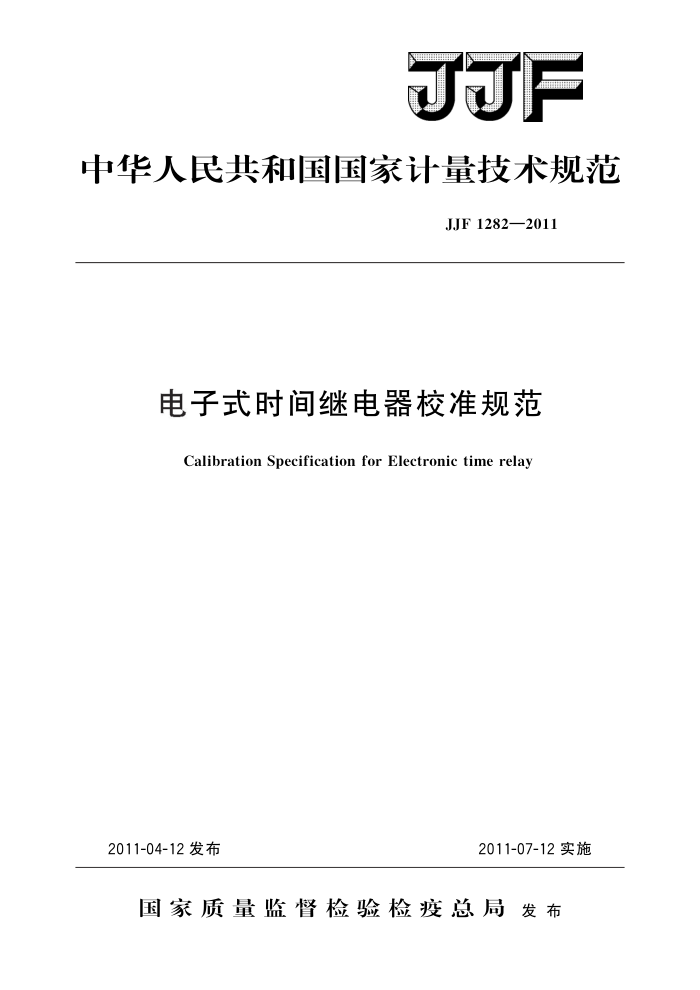

JJF
中华人民共和国国家计量技术规范
JJF1282—2011
电子式时间继电器校准规范
Calibration Specification for Electronic time relay
2011-07-12实施
2011-04-12发布
国家质量监督检验检疫总局发布 JJF1282—2011
电子式时间继电器校准规范
JJF 1282—2011
Calibration Specificationfor
Electronic time relay
本规范经国家质量监督检验检疫总局于2011年4月12日批准，并自
2011年7月12日起施行。
归口单位：全国时间频率计量技术委员会主要起草单位：重庆市计量质量检测研究院
江苏省计量科学研究院
温州市计量技术研究院
参加起草单位：欣灵电气股份有限公司
中国测试技术研究院新疆计量测试研究院
本规范由全国时间频率计量技术委员会负责解释 JJF1282—2011
本规范主要起草人：
祝贵军（重庆市计量质量检测研究院）金蓉 (江苏省计量科学研究院) 周晓华（温州市计量技术研究院）
参加起草人：
张彭春（欣灵电气股份有限公司）郭春梅（中国测试技术研究院）宋伟（新疆计量测试研究院）江力 (重庆市计量质量检测研究院） JJF1282—2011
目 录
1 范围
(1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (6) (6) (7) (8)
引用文献 3 术语..
2
概述· 5 计量特性 5. 1 延时整定最大允许误差 5.2 延时重复误差 6 校准条件
4
校准用仪器设备： 6.2 环境条件 7校准项目和校准方法 7. 1 校准项目· 7.2 校准方法· 8 校准结果 9 复校时间间隔附录A电子式时间继电器校准证书（内页）格式附录B电子式时间继电器整定误差测量不确定度评定实例
6.1
： JJF1282—2011
电子式时间继电器校准规范
1范围
本规范规定了电子式时间继电器（以下简称时间继电器）的计量特性、校准条件、 校准项目和校准方法，适用于时间继电器的校准。其他类型时间继电器的校准可参照本规范进行。
2 引用文献
JF1001一1998通用计量名词术语 JJF1059一1999测量不确定度评定与表示 JB/T10047一1999电子式时间继电器 GB/T18908.1一2002/IEC618121：1996工业用时间继电器第一部分要求
和试验
使用本规范时，应注意使用上述引用文献的现行有效版本。
3术语
3.1电子式时间继电器electronictimerelay
一种时间继电器，其中的延时功能由电子线路来实现。电子式时间继电器按信号处理方式分为由模拟信号处理获得延时功能的模拟电子式时间继电器和由数字信号处理获得延时功能的数字电子式时间继电器。 3.2通电延时型电子式时间继电器energizingdelayelectronictimerelay
接通继电器控制电源即开始延时的电子式时间继电器。 3.3断电延时型电子式时间继电器de-energizingdelayelectronictimerelay
继电器控制电源断开瞬间开始延时的电子式时间继电器。
3.4接通延时型电子式时间继电器controlondelayelectronictimerelay
仅接通继电器控制电源时并不开始延时，只有再接通某一外加信号或接通某一线路
后才开始延时的电子式时间继电器。 3.5断开延时型电子式时间继电器 controloff delayelectronictimerelay
继电器在断开某一外加信号或断开某一线路后开始延时的电子式时间继电器。整个延时周期内继电器的控制电源并不断开。 3.6延时整定误差settingerrorofdelayedtime
在校准条件下，延时整定值与实际延时平均值之差。
3.7延时重复误差variationofrepeatdelaytime
在校准条件下，重复延时时间的变差。 3.8常闭触点normallyclosedcontact
延时过程中触点处于闭合状态，延时结束时触点处于断开状态的时间继电器触点。
1 JJF1282—2011
4概述
时间继电器是用于交直流操作的各种保护及自动控制电路中使被控制的器件得到所需延时的装置。时间继电器原理见图1，它通常由时基电路、计时电路、计时显示、整定电路、驱动电路、延时触点等组成
计时显示
.
计时/整定电路图1时间继电器原理框图
时基电路
驱动电路
延时触点
5计量特性
5.1延时整定最大允许误差 5.1.1数字时间继电器：土（1%整定值十150ms）。 5.1.2模拟时间继电器：士（10%满刻度值+150ms）。 5.2延时重复误差 5.2.1数字时间继电器：不大于50ms（延时整定值不大于5s时）；不大于1%（延时整定值大于5s时）。 5.2.2模拟时间继电器：不大于5%。
注：以上所列计量特性是对时间继电器的计量特性的通用要求，不作合格判别，仅供参考，校
准时应以被校时间继电器的技术说明书或企业标准中所列的技术要求为准。
6校准条件 6.1校准用仪器设备 6.1.1时间继电器延时时间检测仪或数字式电秒表、数字式毫秒仪等具备时间继电器触点通断时间间隔检测功能的时间间隔测量仪并满足下列要求：
a）测量范围：1ms~9999s。 b）时基：预热时间1h以后。 开机特性：优于5×10-6 时基准确度：优于5×10-5
6.1.2时间继电器工作用交直流电源：输出电压范围应满足被校时间继电器要求，交流电压波形失真不大于7%；直流电压峰值纹波系数不大于5%。 6.2环境条件 6.2.1环境温度：15℃～25℃：校准期间温度最大变化不超过2℃。 6.2.2环境相对湿度：≤80% 6.2.3大气压力：（86～106）kPa 6.2.4供电电源 2 JJF1282—2011
交流：电压220（1士10%）V，频率（50士1）Hz。
6.2.5周围无影响正常工作的电磁干扰和机械振动。
校准项目和校准方法
7
7. 1 校准项目
时间继电器校准项目见表1。
表1时间继电器校准项目一览表项目名称
编 号
校准方法的条款号
1 2 3
7. 2. 1 7. 2. 2 7.2.3
外观及工作正常性检查延时整定误差校准延时重复误差校准
7.2校准方法 7.2.1外观及工作正常性检查
时间继电器结构应完整，无影响正常工作的机械损伤，按键、开关灵活可靠，触点工作正常，表示整定时间的刻度盘或数字应清晰、完整，外壳有生产厂名、型号规格、 额定电压、接线图等标识 7.2.2延时整定误差校准 7.2.2.1 通电延时型时间继电器整定误差校准方法。
a）校准方法一 1）按图2连接仪器。
T
常闭触点1
常闭触点2 时间继电器电源端
时间继电器延时时间检测仪
启动端
图2延时整定误差校准1
2）校准点优选值见表2。
表2校准点优选值
模拟式校准点
0.5s,1s,3s,10s,30s,60s,100s,600s,30min,1h,2h 除模拟值外另增加由数字9组成的整定值： 0.09s,0.99s,9.9s,99s,9min59s,99min
数字式校准点
注：校准点可根据用户要求选取。 3）将时间继电器设置到需要校准的整定值上，继电器延时时间检测仪对时间继电
器施加额定控制电压，时间继电器开始延时。整定时间结束，继电器延时时间测量仪所显示的值t，即为时间继电器整定时间的实际值。保持整定值不变，连续测量3次，每次测量之间的间隔时间应大于2.5S。按公式（2）计算延时整定误差。
3 JJF1282—2011
(1) (2)
At=t-t
式中：t:单次测量值，s;
t3次测量值的平均值，S； t——延时整定值，s; At———延时整定误差，s。 b）校准方法二 1）当没有时间继电器延时时间检测仪时，可以按图3或图4所示的方法连接仪器。
数字式电秒表
1
IⅢI 七常闭触点常闭触点
B T
开关K
时间继电器
c
电源
图3延时整定误差校准2
数字式毫秒仪
CH1-1
CH1-2
七常闭触点常闭触点
B
开关K
时间继电器
C
电源
图4延时整定误差校准3
2）使用数字式电秒表校准时，数字式电秒表功能选择置“连续”，选择合适的时标，数字式电秒表信号I端、Ⅲ端分别与双刀单掷开关A端和时间继电器常闭触点其中一端相接，双刀单掷开关B端与时间继电器常闭触点另一端相接，时间继电器电源输入端分别与双刀单掷开关D端和时间继电器工作电源相接，双刀单掷开关C端直接与时间继电器工作电源相接。
使用数字式毫秒仪校准时，数字式毫秒仪“单次连续”选择开关置单次，CH1通道功能选择开关置“空点合”，选择合适的时标，数字式毫秒仪输人端CH1的两条信号输入线CH11、CH12分别与双刀单掷开关A端和时间继电器常闭触点其中一端相接，双刀单掷开关B端与时间继电器常闭触点另一端相接，双刀单掷开关C端与时间继电器工作电源相接，时间继电器电源输入端分别与双刀单掷开关D端和时间继电器工作电源相接。
3）按下双刀单掷开关K，时间继电器延时启动，数字式电秒表（数字式毫秒仪）同时开始计时，整定时间结束，常闭触点断开，数字式电秒表（数字式毫秒仪）停止计时，所显示的值t即为时间继电器整定时间的实际值。保持整定值不变，连续测量 4
