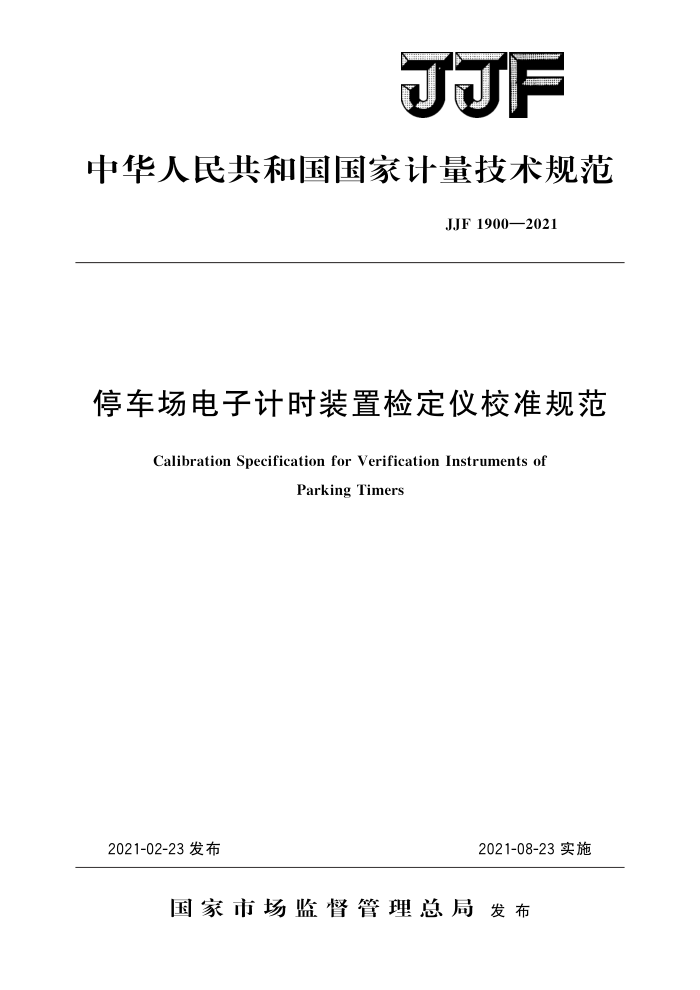

JJF
中华人民共和国国家计量技术规范
JJF1900—2021
停车场电子计时装置检定仪校准规范
Calibration Specification for Verification Instruments of
Parking Timers
2021-02-23发布
2021-08-23实施
国家市场监督管理总局发布 JJF1900—2021
停车场电子计时装置
检定仪校准规范 Calibration Specification for
JJF 1900—2021
Verification Instruments of Parking Timers
归口单位：全国时间频率计量技术委员会主要起草单位：大连计量检验检测研究院有限公司
贵州省计量测试院辽宁省计量科学研究院
参加起草单位：郑州市质量技术检验测试中心
郑州市先达电子技术有限公司
本规范委托全国时间频率计量技术委员会负责解释 JJF1900—2021
本规范主要起草人：
赵晓俊（大连计量检验检测研究院有限公司）龙波（贵州省计量测试院）金月红（辽宁省计量科学研究院）
参加起草人：
尹文杰（大连计量检验检测研究院有限公司）
郝松（辽宁省计量科学研究院）
柯存荣（郑州市质量技术检验测试中心）
海涛（郑州市先达电子技术有限公司） JJF1900—2021
目 录
引言 1 范围· 2 引用文件· 3
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (5) (6) (7) (9) (10)
概述·· 4计量特性 4.1当前时刻 4. 2 秒脉冲.. 4.3 内部晶体振荡器 4.4时间间隔 5 校准条件： 5. 1 环境条件。 5.2 测量标准及其他设备. 6校准项目和校准方法
..
6.1 校准项目· 6.2 校准方法·
7 校准结果表达…· 8 复校时间间隔附录A 校准记录格式附录 B 校准证书内页格式附录C校准结果的不确定度评定示例
- JJF1900—2021
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》及JJF1059.1一2012《测量不确定度评定与表示》编制。
本规范为首次发布。
Ⅱ JJF1900—2021
停车场电子计时装置检定仪校准规范
1 范围
本规范适用于停车场电子计时装置检定仪的校准。
2 引用文件
本规范引用了下列文件： JJF1180时间频率计量名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
停车场电子计时装置检定仪（以下简称“检定仪”）是用于校准电子停车计时收费表和停车场电子计时收费装置的计量器具。
检定仪通过接收全球导航卫星系统（GNSS）卫星信号、解码时间信息，提供高准确的当前时刻，并对本地时钟进行同步。在GNSS卫星信号未锁定情况下，检定仪当前时刻由本地时钟提供。检定仪的控制单元通过传感器单元发出或接收某一时间间隔的启停信号，该时间间隔经计时单元测量，实现对停车场电子计时装置计时误差的检定，同时控制单元将该时间间隔在“计时信号输出端”输出。
传感器单元主要有：手动启停键盘、射频控制器、地感泊车模拟器和地磁车辆模拟器等。检定仪组成框图如图1所示。
GNSS天线
人机界面
GNSS信号处理单元
检
传感器单元
控制单元
定仪
1PPS T
本地时钟单元
计时单元
晶报单元
图1检定仪组成框图
1PPS一秒脉冲信号输出端；T一计时信号输出端；f一内部晶振频率信号输出端
1 JJF1900—2021
4计量特性
4.1当前时刻
当前时刻误差：士1s。 4.2秒脉冲
秒脉冲定时偏差：土100uS。 注：“十”表示检定仪秒脉冲超前参考秒脉冲，“一”表示检定仪秒脉冲滞后参考秒脉冲。
4.3内部晶体振荡器 4.3.1输出频率：10kHz、100kHz、10MHz、20MHz。 4.3.2相对频率偏差：土5×10-6。 4.3.3频率稳定度：优于2×10-7s-1。 4.4时间间隔 4.4.1测量范围：1.00s~99999.99s。 4.4.2最大允许误差：士（△十1A1·T），其中，△为内部晶体振荡器以外因素引人的最大误差，由仪器说明书给出；A为内部晶体振荡器相对频率偏差；T为时间间隔。
5校准条件 5.1环境条件 5.1.1环境温度：（20士5）℃之间任选一点，温度变化应不超过士2℃。 5.1.2相对湿度：≤80%。 5.1.3电源电压及频率：（220士22）V，（50士1)Hz 5.1.4周围无影响正常校准工作的电磁干扰和机械振动。 5.2测量标准及其他设备 5.2.1参考时间频率源
数字显示时、分、秒的北京时间，显示分辨力应优于被校时钟分辨力的1/10，当前时刻与原子时标国家计量基准的时间偏差应优于被校时钟一个数量级；可输出 5MHz/10MHz、1PPS信号，频率稳定度应优于被校检定仪内部晶体振荡器频率稳定度的1/3，其他技术指标如相对频率偏差、秒脉冲定时偏差等应优于被校检定仪相应指标一个数量级。 5.2.2通用计数器
应有外接频标功能，频率测量范围、时间间隔测量范围应覆盖被校检定仪相应项目的测量范围，测量误差应优于被校检定仪相应项目指标一个数量级
6校准项目和校准方法
6.1校准项目
检定仪校准项目如表1所示。
2 JJF1900—2021 表1 检定仪校准项目
序号 1 2 3 4 5 6
校准项目名称外观和工作正常性检查
当前时刻误差秒脉冲定时偏差
内部晶体振荡器相对频率偏差
内部晶体振荡器频率稳定度
时间间隔测量误差
6.2校准方法 6.2.1外观和工作正常性检查
检查检定仪的外观和附件。检定仪应具有仪器名称、型号、出厂编号、生产厂商等标识，外观不应有影响正常工作的机械损伤，附件应齐全。
检定仪的按键开关应灵敏可靠，输人、输出端口应安装牢固，显示应清晰完整。 检定仪应能锁定GNSS信号，并成功同步。 检定仪和所有测量标准设备，校准前均应按说明书和规定预热。
6.2.2当前时刻误差
检定仪锁定GNSS卫星信号，并同步成功后，同时记录检定仪和参考时间频率源显示的当前时刻，按式（1）计算检定仪的当前时刻误差。
At =t-to
(1)
式中： At—当前时刻误差，s; t一一检定仪显示的当前时刻；
一参考时间频率源显示的当前时刻。
6.2.3秒脉冲定时偏差
仪器连接如图2所示。
启动
检定仪 秒脉冲输出
通用计数器
秒脉冲输出
停止
参考时间频率源
外标
参考输入
参考输出图2秒脉冲定时偏差校准接线图
通用计数器置时间间隔测量功能，在检定仪锁定GNSS卫星信号，并同步成功后，将检定仪的秒脉冲前沿作为开门信号接入通用计数器启动端，将参考时间频率源的秒脉冲前沿作为关闭信号接人通用计数器停止端，用通用计数器测量两秒脉冲间时间间隔TA。
