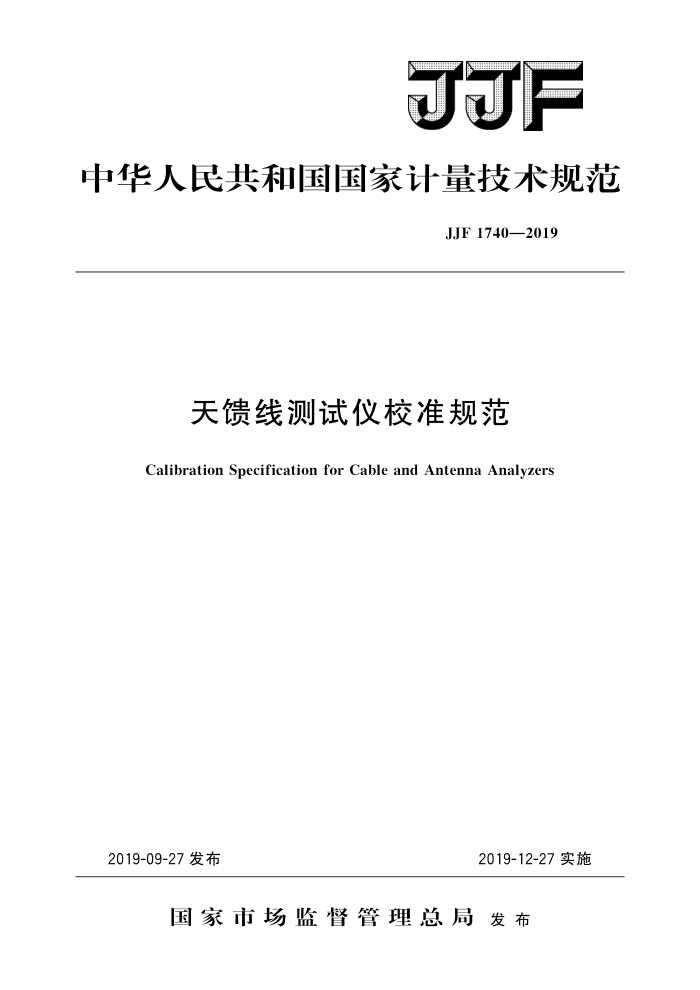

JJF
中华人民共和国国家计量技术规范
JJF 1740—2019
天馈线测试仪校准规范
Calibration Specification for Cable and Antenna Analyzers
2019-09-27发布
2019-12-27实施
国家市场监督管理总局发布 JJF1740—2019
天馈线测试仪校准规范 Calibration Specification for Cable and
JJF 1740—2019
AntennaAnalyzers
归口单位：全国无线电计量技术委员会
主要起草单位：中国信息通信研究院
参加起草单位：北京芯宸科技有限公司
中国测试技术研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1740—2019
本规范主要起草人：
孙景禄（中国信息通信研究院）张培艳（中国信息通信研究院）
参加起草人：
成错（中国信息通信研究院）黄辉 (北京芯宸科技有限公司) 孟令刚（中国测试技术研究院）张志峰 （中国测试技术研究院） JJF1740—2019
目 录
引言 1
(IⅡ) (1) (1 ) (1 ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (5) (6) (8) (10)
范围· 2 术语.. 3 概述·
计量特性 4. 1 输出信号频率. 4.2 输出功率· 4.3 电压驻波比 4. 4 衰减量·· 4. 5 故障定位距离· 4.6射频功率 5 校准条件… 5.1 环境条件. 5.2校准用设备 6 校准项目和校准方法 6.1 外观及工作正常性检查..· 6.2 输出信号频率· 6.3 输出功率· 6.4 电压驻波比 6.5 衰减量 6.6 故障定位距离 6.7 射频功率.
4
校准结果表达. 8复校时间间隔· 附录A原始记录格式附录 B 校准证书内页格式附录C 主要项目校准结果不确定度评定示例
2
1 JJF1740—2019
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编制。
本规范规定了天馈线测试仪的输出信号频率准确度、输出功率、电压驻波比、衰减量、故障定位距离、射频功率的校准方法，并在附录中给出了校准项目的测量不确定度评定示例。
本规范为首次发布。
II JJF1740—2019
天馈线测试仪校准规范
1范围
本规范适用于天馈线测试仪的校准。
2术语
故障定位距离distancetofault 天馈线测试仪根据反射系数或电压驻波比最大值来确定故障位置，测试端面到故障
位置的距离即为故障定位距离。
3概述
天馈线测试仪能够快速评估传输线和天线系统的状况，测量反射系数或电压驻波比、电缆损耗和故障定位距离等。天馈线测试仪是通信中常用的测量仪表，广泛应用于无线系统的安装、配置、维护和故障分析。
天馈线测试仪通常由信号源单元、信号分离单元、接收机单元、数字控制及显示部分组成。端口阻抗一般为502。
4计量特性
4.1 输出信号频率
范围：2MHz～18GHz，最大允许误差：士（1×10-6～7.5×10-5）。 4.2输出功率
范围：一30dBm20dBm，最大允许误差：±2dB。 4.3电压驻波比
范围：VSWR>1，最大允许误差：士20%。 4.4衰减量
范围：0dB～30dB，最大允许误差：士1.5dB。 4.5故障定位距离
范围：0m1500m，最大允许误差：士（3%×物理长度十0.1m）。 4.6射频功率
范围：一50dBm～20dBm，最大允许误差：士2dB。 注：以上技术指标不作合格性判别，仅提供参考。
5校准条件 5.1环境条件
a）环境温度：（23士5）℃； b）相对湿度：≤80%；
1 JJF1740—2019
c）电源电压及频率：（220士11）V、（50士1）Hz； d）周围无影响仪器正常工作的电磁干扰和机械振动。
5.2校准用设备 5.2.1频率计数器
频率测量范围：2MHz～18GHz; 最大允许误差：±1×10-7。
5.2.2功率计
频率范围：2MHz~18GHz 功率测量范围：一60dBm～20dBm；不确定度：0.5dB（k=2）。
5.2.3信号发生器
频率范围：2MHz～18GHz；输出功率电平范围：一50dBm~20dBm。
5.2.4标准失配器
频率范围：2MHz～18GHz；标称电压驻波比：1.10，1.50，2.00；不确定度：5%（k=2）。
5.2.5开路/短路器
频率范围：2MHz～18GHz；电压反射系数：≥0.98。
5.2.6标准匹配负载
频率范围：2MHz~18GHz 回波损耗：≥24dB。
5.2.7标准衰减器
频率范围：2MHz~18GHz；衰减值为：0dB～30dB；不确定度：0.1dB/10dB（k=2）。
5.2.8标准长度馈线
频率范围：2MHz～18GHz; 长度：15m~100m；最大允许误差：土1%。 校准项目和校准方法
6
校准项目见表1。
2 JJF1740—2019
表1校准项目表
序号 1 2 3 4 5 6 7
项目名称
外观及工作正常性检查
输出信号频率输出功率电压驻波比
衰减量故障定位距离射频功率
6.1 外观及工作正常性检查
天馈线测试仪外观应完好无损，无影响正常工作的机械损伤，其开关、按键、旋钮应牢固且调节正常，显示屏能正常显示，附件功能正常。
被校仪器通电后，应能正常工作，并按规定时间进行预热将检查结果记录于附录A的表A.1中。
6.2输出信号频率
a）仪器连接如图1所示。
信号输入
信号输出
天馈线测试仪
频率计数器
图1车 输出信号频率校准仪器连接图
b）设置天馈线测试仪工作在点频模式，按照频率低、中、高原则至少选取3个频率点。
c）在频率计数器上读频率值并记录于附录A的表A.2中。 6.3输出功率
a）功率计进行调零，自校准。仪器连接如图2所示。
信号输入
信号输出
天馈线测试仪
功率计
图2输出功率校准仪器连接示意图
b）设置天馈线测试仪工作于点频模式，按频率范围选择输出频率。 c）每个频率点按照功率高中低的原则，至少选取3个功率点，如果输出功率为固
定值，则只测一个功率点即可。从功率计上读功率值记录于附录A的表A.3中。 6.4电压驻波比
a）按天馈线测试仪工作频率范围分别设置最低、最高以及中间频率，至少选取3 个频率点，对天馈线测试仪进行单端口自校准。
b）设置天馈线测试仪平均次数不少于10次。 c）连接标准失配器到天馈线测试仪，如图3所示。
3
