JJF

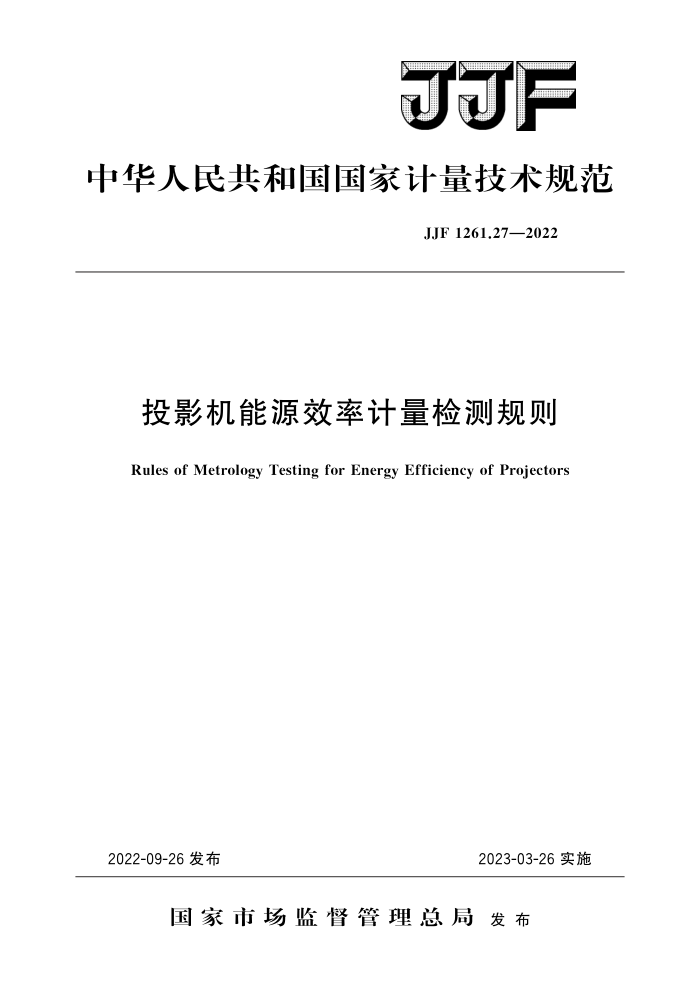

中华人民共和国国家计量技术规范
JJF 1261.27—2022
投影机能源效率计量检测规则
Rules of Metrology Testing for Energy Efficiency of Projectors
2022-09-26发布
2023-03-26实施
国家市场监督管理总局发布 JJF1261.27—2022
投影机能源效率计量检测规则
JJF1261.27—2022
Rules of Metrology Testing for Energy
Efficiency of Projectors
归口单位：全国能源资源计量技术委员会能效标识计量分技
术委员会
主要起草单位：江苏省计量科学研究院参加起草单位：江苏省计算机系统工程测试中心
深圳市计量质量检测研究院中国华录·松下电子信息有限公司上海索广映像有限公司
本规范委托全国能源资源计量技术委员会能效标识计量分技术委员会
负责解释 JJF1261.27—2022
本规范主要起草人：
陈焱 （江苏省计量科学研究院）梅磊（江苏省计量科学研究院）符晓明（江苏省计量科学研究院）
参加起草人：
李长命（江苏省计算机系统工程测试中心）徐航手（深圳市计量质量检测研究院）再旭（中国华录·松下电子信息有限公司）贺斌（上海索广映像有限公司） JJF1261.27—2022
目 录
引言
范围 2 引用文件 3
1
术语和计量单位 4 概述 . 5 计量要求 5.11 能源效率标识标注 5. 2 能效指标 5.3 能效等级 6检测条件. 6.1环境条件 6.2 测量设备 6.3 测量不确定度 7 检测项目和方法 7. 1 抽样原则和方法 7. 2 样本检测 . 7.3 原始记录 7. 4 数据处理 8 检测结果 8.11 能效指标计量检测结果合格判据 8.2检测结果评定准则 8.3 检测报告附录A投影机能源效率测量不确定度评定示例附录B投影机能源效率计量检测抽样单（格式）附录C投影机能源效率计量检测原始记录（格式）附录 D 投影机能源效率计量检测报告（格式）
T
+
11) 11 ) 11 )
(12) (13) (15) (28) (29) (33) JJF1261.27—2022
引言
为了规范实行能源效率标识管理的投影机的能源效率计量检测工作，依据JJF1261.1-
2017《用能产品能源效率计量检测规则》的要求，制定本规范
本规范为首次发布。
ⅡI JJF1261.27—2022
投影机能源效率计量检测规则
1范围
本规范规定了以投影为主要功能，高压汞灯或金属卤化物灯为光源的液晶显示（LCD）和数字光学处理（DLP）投影机的能源效率计量要求、检测条件、检测项目和方法、检测结果评定准则和检测报告等内容。
本规范同样适用于贴有能效标识的固态光源投影机和以硅基液晶（LCOS）为显示器件的投影机。
本规范不适用于投影屏幕与投影机组成的一体式投影单元和用于影院放映的专业投影机。
本规范适用于投影机能源效率计量监督检测，委托检测可参考本规范进行。生产和
销售投影机产品的单位亦可参照本规范进行检测。
接受检测的投影机应是生产者自检合格的产品，或者是销售者进口、销售的商品。
2 引用文件
本规范引用了下列文件： JJF1261.1一2017用能产品能源效率计量检测规则 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T8170数值修约规则与极限数值的表示和判定 GB20943一2013单路输出式交流-直流和交流-交流外部电源能效限定值及节能评
价值
GB32028一2015投影机能效限定值及能效等级凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有修改单）适用于本规范。
3术语和计量单位
下列术语和计量单位适用于本规范。
3.1投影光效projectionefficiency
投影机光输出与开机功率的比值，计量单位为lm/W。 3.2开机状态onmode
投影机连接电源，并生成图像的状态。 3.3开机功率onmodepower
投影机在开机状态下的输入功率，计量单位为W。 3.4被动待机状态passivestandbymode
投影机连接电源，既不产生声音，也不产生图像，但是可以通过遥控器或者其他外部信号切换到关机或开机状态的状态。
1 JJF1261.27—2022
3.5被动待机功率passivestandbypower
投影机在被动待机状态下的输人功率，计量单位为W。 3.6投影机能效限定值minimumallowablevaluesofenergyefficiencyforprojectors
投影机所允许的最低投影光效和最大被动待机功率。
3.7外部电源externalpowersupply
将交流电网电压转换为一个固定直流低电压的独立电源。 注：在某些场合，外部电源又被称为电源适配器。
3.8外部电源工作状态activemodeofexternalpowersupply
外部电源输人端连接到电网电源上，输出端连接到负载上，输出电流在零（不含）至额定电流之间的状态。 3.9外部电源空载状态noloadmodeofexternalpowersupply
外部电源输人端连接到电网电源上，输出端不连接负载或负载不消耗电能的状态。
3.1o外部电源工作效率activemodeefficiencyofexternalpowersupply
外部电源达到稳定工作状态时，输出功率与输人功率之比。
3.11外部电源平均效率averageefficiencyofexternalpowersupply
外部电源在满足额定输出电流的100%、75%、50%和25%四种电流强度工作状态下工作效率的平均值。 3.12外部电源能效限定值minimumallowablevaluesofenergyefficiencyforexternal power supply
在本规范规定条件下，外部电源所允许的最小平均效率和空载状态下最大输人功率。
4概述
投影机是实行能源效率标识管理的产品，是一种将来自计算机等设备的含有图像信息的电信号转换成光信号以投射到屏幕的方式显示出来的显示设备。
5计量要求 5.1能源效率标识标注
能源效率标识应当粘贴或印制在投影机或投影机最小外包装的明显部位。能源效率标识标注的信息应包括生产者名称（或简称）、规格型号、能效等级、投影光效、被动待机功率、产品类型、依据国家标准编号、能效信息码和能效“领跑者”信息等内容
能源效率标识的样式应符合投影机能源效率标识标注的要求，计量单位的标注应符
合国家法定计量单位的要求。
注：能效“领跑者”信息仅针对列入国家能效“领跑者”目录的产品。 5.2能效指标 5.2.1投影光效
投影光效标注值应符合GB32028一2015对投影机能效限定值要求，投影机能效等级限定值及下限值见表1，投影光效限定值为表1中能效等级3级对应的值。 2 JJF1261.27—2022
投影光效实测值应不小于投影光效限定值，且应不小于投影光效标注值。
表1投影机能效等级限定值及下限值
投影光效下限值/（lm/W）
产品类型
1级 12.0 12.0
2级 8.0 8.0
3级 6.0 4. 2
普通投影机高色域投影机
5.2.2被动待机功率
被动待机功率标注值应符合GB32028一2015对被动待机功率限定值的要求，被动待机功率限定值为0.50W。
被动待机功率实测值应不大于被动待机功率限定值，且应不大于被动待机功率标
注值。 5.2.3色域覆盖率
产品类型标注为高色域投影机的产品，色域覆盖率实测值应不小于33.0% 5.2.4外部电源平均效率
使用外部电源的投影机，外部电源平均效率实测值应不小于GB20943一2013规定的外部电源平均效率能效限定值，如表2所示。 5.2.5外部电源空载状态功率
使用外部电源的投影机，外部电源空载状态功率实测值应不大于GB20943一2013 规定的空载状态能效限定值，空载状态能效限定值为0.5W。
表2外部电源平均效率能效限定值
外部电源输出功率标称值P。
外部电源最小平均效率（用小数表示）
1 W≤P≤51 W 51W 0.09XlnP。+0.50
0.85
注：最小平均效率计算时用P。的数值。
5.3能效等级
投影机能源效率标识标注的能效等级应符合GB32028一2015对能效等级的要求。 投影机能效等级对应的投影光效下限值见表1。
根据产品类型、投影光效实测值确定的能效等级应不低于标注的能效等级。
6检测条件 6.1环境条件 6.1.1环境温度：18℃～25℃。 6.1.2相对湿度：25%~75%。 6.1.3大气压强：86kPa~106kPa。 6.1.4 检测场地：检测应在暗室中进行，暗室的杂散光照度应不大于0.51x。
