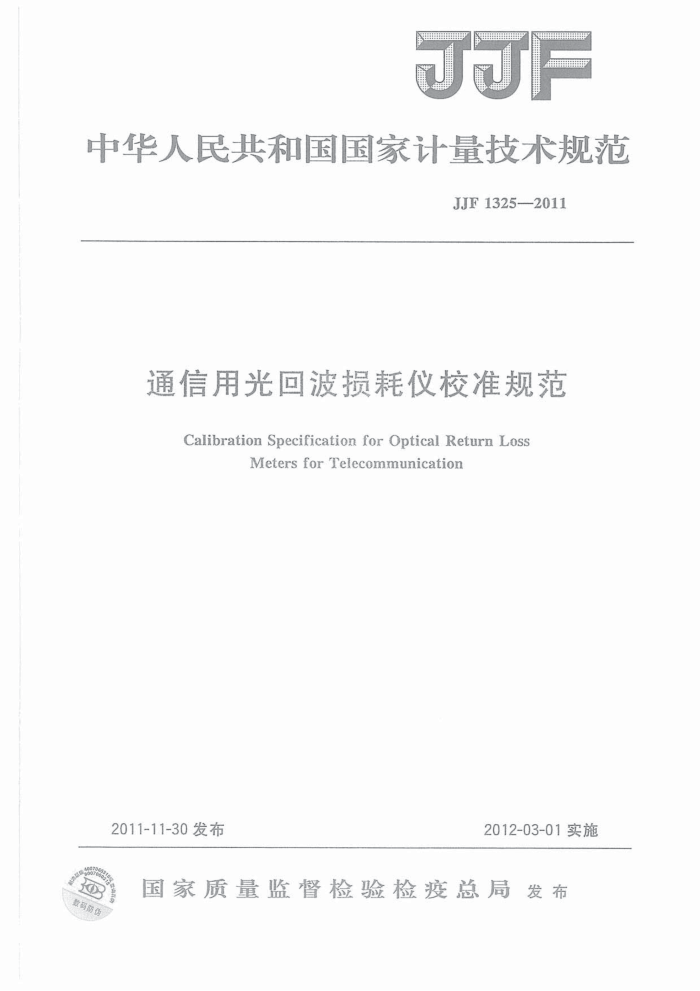

JJF
中华人民共和国国家计量技术规范
JJF1325—2011
通信用光回波损耗仪校准规范
Calibration Specification for Optical Return Loss
Meters forTelecommunication
2011-11-30发布
2012-03-01实施
国家质量监督检验检疫总局发布 JJF1325—2011
通信用光回波损耗仪校准规范 Calibration Specification for Optical Return
JJF1325—2011
Loss Meters forTelecommunication
本规范经国家质量监督检验检疫总局于2011年11月30日批准，并自 2012年3月1日起施行。
归口单位：全国光学计量技术委员会主要起草单位：中国计量科学研究院
浙江省计量科学研究院
参加起草单位：中国电子科技集团公司第二十三研究所
本规范委托全国光学计量技术委员会负责解释 JJF1325—2011
本规范主要起草人：
李健（中国计量科学研究院）
茅振华（浙江省计量科学研究院）张志新（中国计量科学研究院）周闻青（浙江省计量科学研究院）
参加起草人：
陈挺（浙江省计量科学研究院）武勇生（中国电子科技集团公司第二十三研究所）徐楠（中国计量科学研究院） JJF1325—2011
目
录
1 范围·
(1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (5) (6) (6) (7) (8) (9)
引用文件. 3 概述· 4 计量特性 4.1 光回波损耗测量范围 4.2光回波损耗示值误差： 5校准条件. 5.1 环境条件， 5.2 校准用设备 6 校准项目和校准方法· 6.1 校准前检查· 6.2 校准准备· 6.3 光回波损耗测量范围校准· 6.4 光回波损耗示值误差校准· 6.5 光回波损耗测量重复性校准 T
2
校准结果的处理 8 复校时间间隔· 附录A 原始记录格式附录B 校准证书内页格式附录C 通信用光回波损耗仪回损参数校准不确定度评定实例 JJF1325—2011
通信用光回波损耗仪校准规范
1范围
本规范适用于通信用光回波损耗仪（以下简称光回波损耗仪）回损参数的校准。对光回波损耗仪的功率参数的校准可参照JJG965《通信用光功率计》执行。 2引用文件
JJG965—2001通信用光功率计使用本规范时，应注意使用上述引用文件的现行有效版本。
3概述
光回波损耗仪是用于光通信行业及科研单位的重要仪表，是用来测量光纤通信器件或链路中反射光功率的计量器具。光回波损耗仪可以测量光纤、光纤连接器等器件的光回波损耗，也可测量可调光衰减器、光谱分析仪等仪表的端口光回波损耗。光回波损耗仪主要原理如图1所示，通过光源在测试端口输出一束信号光，同时探测出由被测样品所反射回的光信号功率值，从而计算出被测样品的回波损耗值。光回波损耗的计算方法为：
RL=-10lg(P./P)
式中：P.一人射到输入端的光功率，mW；
P. 从同一输人端接收到返回的光功率，mW。
光回波损耗仪
光源
被测器件
耦合器
O 光纤连接器
光功率计
图1光回波损耗仪原理图
目前光回波损耗仪主要有两种：具有内置光源型和无内置光源型。具有内置光源型的主要优点是仪表可直接进行光回波损耗测量；无内置光源型的主要优点是可根据外部光源的不同，选择相应的测试波长。 4计量特性 4.1光回波损耗测量范围
1 JJF1325—2011
0dB~60dB。 4.2光回波损耗示值误差
优于或等于2dB（0dB～60dB）。 仪表说明书指标高于此要求时，以仪表说明书指标为性能要求。 建议采用符合国家标准的FC/APC型光纤连接器。以上技术指标不用于合格性判
别，仅供参考。 5校准条件 5.1环境条件
a）环境温度：（23土5）℃； b）相对湿度：<80%RH； c）电源电压：（22022）V：频率：（50士1）Hz； d）实验室应无剧烈振动和影响测量结果的电磁场干扰。
5.2校准用设备
稳定激光光源 a）中心波长：（1310±10）nm或（1550±10）nm激光器； b）输出功率：≥0dBm； c）输出功率稳定度优于：上0.005dB（15min）； d）输出方式：光纤连接器型，建议采用符合国家标准的FC/APC型光纤连接器。
5.2.1
5.2.2 可变光衰减器
a）工作波长： （1310±20）nm或（1550±20）nm b）衰减量： dB~60dB，连续可调； c）插入损耗： <3.5dB; d）最大允许误差：不超过士3.0dB（全量程）； e）输人输出方式：光纤连接器型，建议采用符合国家标准的FC/APC型光纤连
接器。 5.2.3 光电型光功率计
a）定标波长：（1310士20）nm或（1550±20）mm； b）光功率测量范围：十3dBm～一70dBm； c）定标点光功率值：一10dBm； d）最大允许误差：≤5%； e）线性度优于1%； f）输出方式：光纤连接器型，建议采用符合国家标准的FC/APC型光纤连接器。
5.2.4光环形器
a）工作波长：（1310±20）nm或（1550±20）nm； b）插人损耗：≤1.5dB； c）隔离度优于：50dB； d）输人输出方式：光纤连接器型，建议采用符合国家标准的FC/APC型光纤连
2 JJF1325—2011
接器。 5.2.5光纤终结器
a）工作波长：（1310土20）nm或（1550±20）nm； b）光回波损耗：≥60dB； c）输入输出方式：光纤连接器型，建议采用符合国家标准的FC/APC型光纤连
接器。 5.2.6校准器
a）工作波长：（1310土20）nm或（1550士20）nm； b）回波损耗示值：15dB，30-dB，45dB或其他值 c）输入输出方式：光纤连接器型，建议采用符合国家标准的一端为FC/APC型校
准器。 5.2.7光纤跳线
a）工作波长： 1100nm~1600nm; b）插人损耗<0.5dB； c）输人输出方式：光纤连接器型，建议采用符合国家标准的一端为FC/PC型光纤
连接器， 5.2.8 工作平台
端为FC/APC型光纤连接器
平稳、 抗振动。 校准项目和校准方法校准项目见表1。
6
表1校准项目首次校准
校准项目外观
使用中检验
后续校准
+ +
+
+
光回波损耗测量范围光回波损耗示值误差光回波损耗测量重复性注：“十”表示必校项目，“二”表示选校项目。
+ +
+
6.15 校准前检查
a）有规格、型号、制造厂名、设备编号及相应的警示标志等； b）被校光回波损耗仪应带有必要的附件、说明书及前次校准证书； c）被校光回波损耗仪各部件应安装牢固，能确保正常工作； d）被校光回波损耗仪通电后显示功能正常。
6.2校准准备
所有校准用设备和被测光回波损耗仪均置于工作台上，并按照说明书的要求进行预热。被校光回波损耗仪应首先按照说明书进行自校准，各段连接光纤（或光缆）的位置在整个测试过程中应保持固定，光纤接头应保持清洁。
3 JJF1325—2011
6.3光回波损耗测量范围校准 6.3.1按图2连接测量设备。
激光光源
光回波损耗仪
CO 光纤
光纤终结器
图2光回波损耗测量范围测试装置框图
6.3.2如被测光回波损耗仪为无内置光源型，则连接激光光源并调整输出功率，使其小于光回波损耗仪所允许的最大接收光功率，否则需用光衰减器。 6.3.3读取3次由被测光回波损耗仪所测光纤终结器光回波损耗RT（j=1，2，3），利用公式（1）取其平均值得出光回波损耗测量范围RT：
CRT
(1)
RT
6.4光回波损耗示值误差校准 6.4.1光环形器法校准光回波损耗示值误差 6.4.1.1按图3连接校准设备。
示准光功率计
激光光源A
1#端口
光回波损耗仪
激光光源B
可调光衰减器
光环形器
标准光功率计
2#端口
A
3#端口
图3光环行器法光回波损耗示值误差测量装置框图
6.4.1.2如被测光回波损耗仪为无内置光源型，则连接激光光源A并调整输出功率，使其小于光回波损耗仪所允许的最大接收光功率，否则需用光衰减器。 6.4.1.3检查整套装置工作是否正常，确定工作正常后，读取3次被测光回波损耗仪的示值R，（i=1，2，3），根据公式（2）计算其算术平均值作为被校光回波损耗仪的示值RoRL，并记录测试结果。
RoRL= 17 CR
(2)
3
6.4.1.4读取3次标准光功率计A的示值P；（i=1，2，3），根据公式（3）计算其算术平均值作为光环形器输出光功率值PA，并记录测试结果。 4
