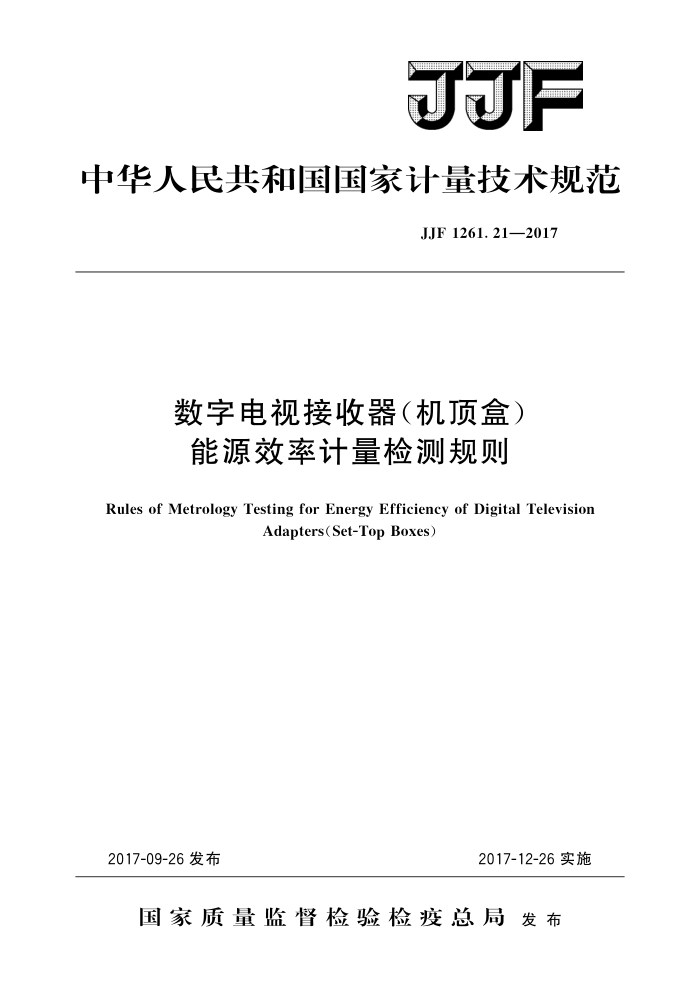

JJF中华人民共和国国家计量技术规范
JJF1261.21—2017
数字电视接收器（机顶盒）能源效率计量检测规则
Rules of Metrology Testing for Energy Efficiency of Digital Television
Adapters(Set-Top Boxes)
2017-12-26实施
2017-09-26发布
国家质量监督检验检疫总局发布 JJF1261.21—2017
数字电视接收器（机顶盒）能源效率计量检测规则
JJF1261.21—2017
Rules of Metrology Testing for Energy Efficiency of Digital
Television Adapters(Set-Top Boxes)
归口单位：全国法制计量管理计量技术委员会能效标识计量
检测分技术委员会
主要起草单位：辽宁省计量科学研究院参加起草单位：中国测试技术研究院
广东省计量科学研究院中国电子科技集团公司第三研究所四川长虹电器股份有限公司数源久融技术有限公司
本规范委托全国法制计量管理计量技术委员会能效标识计量检测分技
术委员会负责解释 JJF 1261.21—2017
本规范主要起草人：
唐虹 （辽宁省计量科学研究院) 郝松（辽宁省计量科学研究院) 杨春生（中国测试技术研究院）
参加起草人：
吴江宏（广东省计量科学研究院）韩正涛（中国电子科技集团公司第三研究所）唐礼（四川长虹电器股份有限公司）沈 林（数源久融技术有限公司） JJF1261.21—2017
目 录
引言范围..
(IⅡ) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (4) (4) (4) (4) (5) (5) (5) (5) (10) (11) (11) (11) (11) (12) (14) (21) (22) (26)
1
2引用文件.. 3术语和计量单位· 3.1工作状态· 3.2被动待机状态· 3.3接收器能效限定值 3.4能效等级· A
概述… 5计量要求 5.1 能源效率标识标注 5. 2 能效指标（能源消耗量） 5.3 能效等级· 6检测条件 6.1 环境条件 6.2 测量设备· 6.3 测量不确定度· 7 检测项目和方法· 7. 1 抽样原则 7. 2 样本检测.. 7. 3 原始记录.· 7. 4 数据处理 8检测结果.. 8.1能效指标（能源消耗量）计量检测结果合格判据 8.2检测结果评定准则.··.· 8.3检测报告.· 附录A接收器能源效率测量不确定度评定示例附录B数字电视接收器（机顶盒）能源效率计量检测抽样单（格式）附录 C 数字电视接收器（机顶盒）能源效率计量检测原始记录（格式）附录D 数字电视接收器（机顶盒）能源效率计量检测报告（格式）
I JJF 1261.21—2017
引言
为了规范实行能源效率标识管理的数字电视接收器 （机顶盒）的能源效率计量检测工作，依据JJF1261.1一2017《用能产品能源效率计量检测规则》的要求，制定本规范。
本规范为首次发布。
II JJF1261.21—2017
数字电视接收器（机顶盒）能源效率计量检测规则
1范围
本规范规定了在220V、50Hz电网供电下正常工作的数字电视接收器（机顶盒），包括有线、地面和卫星数字电视接收器（以下简称“接收器”）能源效率的计量要求、 计量检测程序、计量检测方法、计量检测结果评定准则和检测报告等内容。
本规范适用于接收器能源效率计量监督检测，委托检测可参考本规范进行。生产和销售接收器的单位亦可参照本规范进行检测。
接受检测的接收器应是生产者自检合格的产品，或者是销售者进口、销售的商品。
2引用文件
本规范引用了下列文件： JJF1261.1一2017用能产品能源效率计量检测规则 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T 14857 演播室数字电视编码参数规范 GB/T17700卫星数字电视广播信道编码和调制标准 GB/T17975.1信息技术运动图像及其伴音信息的通用编码第1部分：系统 GB/T17975.2信息技术运动图像及其伴音信号的通用编码第2部分：视频 GB/T17975.3信息技术运动图像及其伴音信号的通用编码第3部分：音频 GB/T20600 数字电视地面广播传输系统顿结构、信道编码和调制 GB20943一2013单路输出式交流一直流和交流一交流外部电源能效限定值及节
能评价值
GB25957一2010数字电视接收器（机顶盒）能效限定值及能效等级 GD/JNO1先进广播系统-卫星传输系统顿结构、信道编码及调制：安全模式 GY/T155高清晰度电视节目制作及交换用视频参数值 GY/T170有线数字电视广播信道编码与调制规范 SJ/T11324一2006数字电视接收设备术语 IEC62087：2008音频、视频和相关设备功率消耗量的测量方法（Methodsof
measurement for the power consumption of audio, video and related equipment)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和计量单位适用于本规范
- JJF1261.21—2017
3.1工作状态onmode
接收器连接到电网电源上，提供主要功能的状态。 3.2被动待机状态standbypassivemode
接收器连接到电网电源上，不提供主要功能的低功率状态。接收器只有收到遥控器、按键等外部激发信号后才能进入该状态。通过遥控装置、内部信号等方式的激发，接收器可以从该状态返回工作状态。 3.3接收器能效限定值maximumallowablevaluesofenergyefficiencyfordigitaltele vision adapters
在规定的测试条件下，接收器所允许的工作状态及被动待机状态下的最大功率，计量单位为W。 3.4能效等级energyefficiencygrades
表示接收器能源效率指标高低的一种分级方法，其中1级能源效率最高，3级能源效率最低。
4概述
接收器是实施能源效率标识管理的用能产品。接收器是能接收、解调由数字电视信号调制的射频信号并能解码、输出音视频信号的数字电视接收设备，包括有线、地面、 卫星三种接收方式。
5计量要求 5.1能源效率标识标注
接收器的能源效率标识应加施在接收器明显部位，并在产品包装物上或者使用说明书中予以说明。能源效率标识标注的信息应包括生产者名称（或简称）、规格型号、能效等级、工作状态功率（W）、被动待机功率（W）、附加功能功率因子之和（W）、依据的能源效率强制性国家标准编号、能效信息码和能效“领跑者”信息等内容。
能源效率标识的样式应符合接收器产品能源效率标识标注的要求，计量单位的标注应符合国家法定计量单位的要求。
注：能效“领跑者”信息仅针对列入国家能效“领跑者”目录的产品。 5.2能效指标（能源消耗量） 5.2.1工作状态功率
接收器工作状态功率标注值应符合GB25957一2010对工作状态功率的要求，各等级接收器的工作状态功率均应不大于表1的规定，表中之Pfa是接收器工作状态附加功能功率因子之和，单位为瓦（w）。接收器附加功能功率因子通过查表2确定，应根据接收器在工作状态时可提供的全部主要功能确定附加功能功率因子之和。接收器工作状态功率能效限定值为表1中能效等级3级对应的工作状态功率值。接收器工作状态功率实测值应不大于接收器工作状态功率的能效限定值。
接收器工作状态功率实测值应不大于工作状态功率标注值。
2 JJF1261.21—2017
表1接收器各能效等级的工作状态功率和被动待机功率
能效等级
1级
2级
3级
接收器类型
工作状态 被动待机 工作状态 被动待机 工作状态 被动待机功率/W
功率/W 功率/W Psp
功率/W Psp
功率/W 功率/W
Pon
Psp
Pon
Pon
有线接收器 5. 0+ZPfm 1. 0 7. 0 +ZPa 2. 0 10. 0+ZPra 3. 0 地面接收器 5. 0+ZPm 1. 0 7. 0 +ZPa 2. 0 10. 0+ZPra 3. 0 卫星接收器 7. 0+ZPm 1. 0 9. 0 +ZPa 2. 0 12.0+ZPc 3. 0
表2 接收器附加功能功率因子表
附加功能高清输出功能Pml 内部硬盘Pmn2 HDMI接口Pfa ADSL调制解调器Pa
附加功能功率因子Pa
附加功能说明
3.0W 2.2 W 1.0W 2.0 W 2.0W 4.5 W 0.4W/个 0.3W/个
非读写状态下
双调谐器Prns 有线调制解调器P
以太网接口Paz USB接口PaB 有线调制解调器专指CableModem。 使用单路输出式交流-直流和交流-交流外部电源的接收器，当其能效等级为1级和
非连接状态
不接设备状态
1
2级时，除上述要求外，其原配的外部电源应符合GB20943一2013的节能评价值要求节能评价值见表3，表4。
表3 接收器外部电源平均效率节能评价值
最小平均效率（用小数表示）①
输出功率标称值（P。）/W 标称电压小于6V且标称电流
其他产品
大于或等于550mA的产品
0
0.480XP.+0.140 0.0626XlnP。+0.622
0.870
0.860
3
