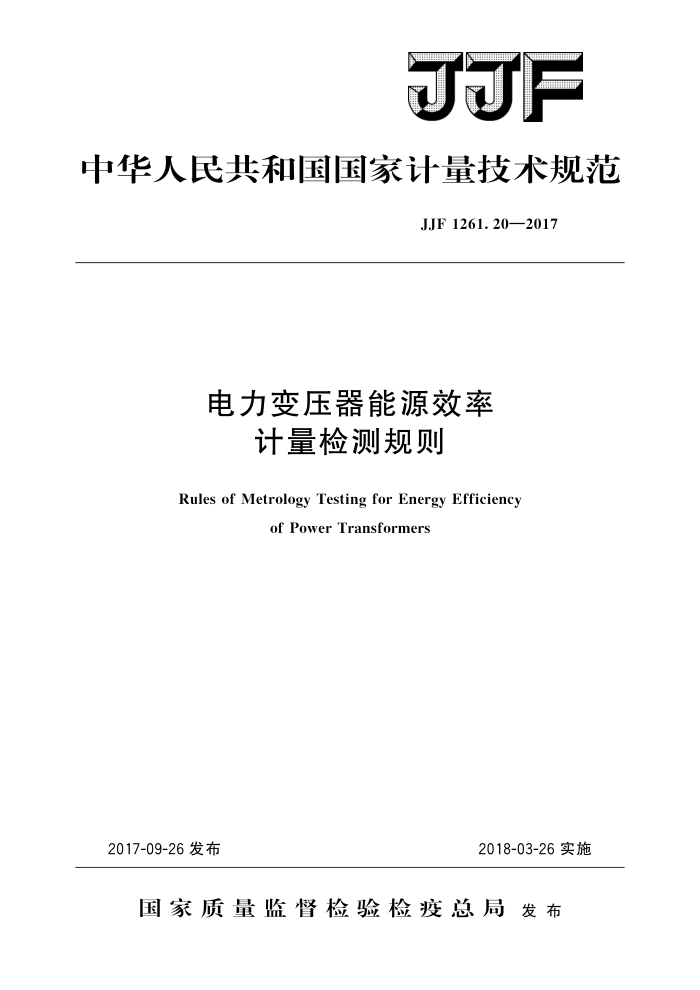

JJF
中华人民共和国国家计量技术规范
JJF1261.20—2017
电力变压器能源效率
计量检测规则
Rules of Metrology Testing for Energy Efficiency
ofPowerTransformers
2017-09-26发布
2018-03-26实施
国家质量监督检验检疫总局发布 JJF1261.20—2017
电力变压器能源效率
计量检测规则
JJF 1261.20—2017 代替JJF1261.20—2015
Rules of Metrology Testing for Energy Efficiency of Power Transformers
归口单位：全国法制计量管理计量技术委员会
能效标识计量检测分技术委员会
主要起草单位：国家高电压计量站
新疆维吾尔自治区计量测试研究院
参加起草单位：重庆市计量质量检测研究院
河北省计量监督检测院
特变电工股份有限公司
保定天威保变电气股份有限公司
本规范委托全国法制计量管理计量技术委员会能效标识计量检测分技
术委员会负责解释 JJF1261.20—2017
本规范主要起草人：
周峰 (国家高电压计量站) 殷小东（国家高电压计量站）宋伟 (新疆维吾尔自治区计量测试研究院)
参加起草人：
王锐 (重庆市计量质量检测研究院) 李县法（河北省计量监督检测院）贾贺强（特变电工股份有限公司）卢冬宁（保定天威保变电气股份有限公司） JJF1261.20—2017
目 录
引言 1
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (9) (9) (9) (9) (10) (10) (10) (10) (12) (12) (12) (12) (13) (13) (15) (16) (18) (27) (28) (32)
范围· 2 引用文件· 3术语和计量单位 3.1 电力变压器能效消耗量限定值· 3.2 空载损耗 3.3负载损耗 3. 4 短路阻抗· 3.5 能效等级
概述· 计量要求 5. 1 能源效率标识标注 5. 2 能效指标（能源消耗量） 5.31 能效等级： 6 检测条件.. 6.1 环境条件.·. 6.2检测设备· 6.3测量不确定度· 7 检测项目和方法· 7. 1 抽样原则和方法： 7. 2 样本检测 7. 3 原始记录 7. 4 数据处理 8检测结果· 8.1 能效指标（能源消耗量）计量检测结果合格判据· 8.2 检测结果评定准则· 8.3 检测报告附录A电力变压器空载损耗测量方法附录 B 电力变压器负载损耗测量方法附录 C 电力变压器能源效率测量不确定度评定示例附录 D 电力变压器能源效率计量检测抽样单（格式）附录E 电力变压器能源效率计量检测原始记录（格式）附录F 电力变压器能源效率计量检测报告（格式）
5
I JJF1261.20—2017
引言
为了规范实行能源效率标识管理的电力变压器能源计量检测工作，依据 JJF1261.1一2017《用能产品能源效率计量检测规则》的要求，制定本规范
本规范代替JJF1261.20一2015，与JJF1261.20一2015相比，除了编辑性修改外，主要变化如下：
“5.1能源效率标识标注”增加“能效信息码”和“能效“领跑者’信息”
等要求；
原始记录格式和检测报告格式作相应修改（附录E和附录F）。 本规范历次版本发布情况为：
JJF1261.20—2015。
II JJF1261.20—2017
电力变压器能源效率计量检测规则
1范围
本规范适用于额定频率为50Hz、电压等级为35kV～220kV、额定容量为3150kVA 及以上的三相油浸式电力变压器的能源效率计量要求、计量检测程序、计量检测方法、 计量检测结果评定准则和检测报告等内容。
本规范适用于电力变压器能源效率计量监督检测，委托检测可参考本规范进行。生产和销售电力变压器的单位亦可参照本规范进行检测。
接受检测的电力变压器应是生产者自检合格的产品，或者是销售者进口、销售的商品本规范不适用于干式变压器、高阻抗变压器和充气式变压器。
2引用文件
本规范引用了下列文件： JF1261.1一2017用能产品能源效率计量检测规则 GB1094.1一2013电力变压器第1部分：总则 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB24790一2009电力变压器能效限定值及能效等级 JB/T501一2006电力变压器试验导则凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和计量单位适用于本规范。
3.1电力变压器能效消耗量限定值minimumallowablevaluesofenergyefficiency consumption for power transformer
在规定测试条件下，电力变压器空载损耗和负载损耗允许的最高限值，计量单位为W。 3.2空载损耗noloadloss
当额定频率的额定电压（分接电压），施加到一个绕组的端子，其他绕组开路时，所吸取的有功功率，计量单位为kW。 3.3负载损耗loadloss
在一对绕组中，当额定电流（分接电流）流经一个绕组的线路端子，且另一个绕组短路时，在额定频率及参考温度下所吸取的有功功率，计量单位为kW。此时，其他绕组（如果有）应开路。试验测量的数据需修正到参考温度，对于油浸式变压器，其参考温度取75℃。
注： 1对于双绕组变压器，只有一对绕组组合和一个负载损耗值。对于多绕组变压器，具有与多对
1 JJF1261.20—2017
绕组组合相应的多个负载损耗值。整台变压器的总负载损耗值与某一指定的绕组负载组合相对应。 通常它不能在试验中直接测出。
2当绕组组合对中，两个绕组的额定容量不同时，其负载损耗以额定容量小的那个绕组中的额
定电流为基准，而且应指出参考容量。 3.4短路阻抗short-circuitimpedance
在额定频率和参考温度下，一对绕组中某一绕组端子之间的等效串联阻抗Z二R十 jX（2）。确定此值时，另一绕组的端子短路，而其他绕组（如果有）应开路。对于三相变压器，表示为每相的阻抗（等值星形联结）。
注： 1对于带分接绕组的变压器，是指指定分接位置上。如无另外规定，是指主分接。 2此参数可用无量纲的相对值表示，即表示对该对绕组中同一绕组的参考阻抗Ze的分数值。
用百分数表示。
Z Z ref
=100%×
_U?
Zref=S Sr
式中： U一一Z和Zret所属的绕组的电压（额定电压或分接电压），V； S,——额定容量基准值，kVA； Zref——绕组的参考阻抗，Q; Z一一绕组端子之间的等效串联阻抗，Q
3.5能效等级energyefficiencygrade
表示电力变压器产品能源效率指标高低的一种分级方法，其中1级能源效率等级最高，3级能源效率等级最低。
4概述
电力变压器是实行能源效率标识管理的用能产品。电力变压器是具有两个或多个绕组的静止设备，为了传输电能，在同一频率下，通过电磁感应将一个系统的交流电压和电流转换为另一个系统的电压和电流，通常这些电流和电压的值是不同的
5计量要求
5.1能源效率标识标注
电力变压器的显著位置应正确使用能源效率标识。标识应当悬挂、粘贴或固定在电力变压器明显部位。能源效率标识标注的信息应包括生产者名称（或简称）、产品规格型号、能效等级、空载损耗（kW）、负载损耗（75℃）（kW）和依据的能源效率强制性国家标准编号、能效信息码和能效“领跑者”信息等内容。
能源效率标识的样式应符合电力变压器能源效率标识标注的要求，计量单位的标注应符合国家法定计量单位的要求。
注：能效“领跑者”信息仅针对列入国家能效“领跑者”目录的产品。
2 JJF1261.20—2017
5.2能效指标（能源消耗量） 5.2.1 短路阻抗
电力变压器的短路阻抗实测值应符合GB24790一2009的要求，其实测值偏差应满足GB1094.1一2013要求，如表1所示，
表1短路阻抗实测值偏差要求
当阻抗值≥10%时，士7.5% 当阻抗值<10%时，±10% 当阻抗值≥10%时，土10% 当阻抗值<10%时，土15%
主分接
a）有两个独立绕组的变压器；或 b）多绕组变压器中规定的第一对独立绕组
其他分接
主分接 规定值的士10% 其他分接 设计值的土10%
a）自耦联结的一对绕组；或 b）多绕组变压器中规定的第二对绕组其他绕组对空载损耗
2
按协议，但绝对值不小于15%
3
5.2.2
电力变压器的空载损耗标注值应符合GB24790一2009对空载损耗限定值的要求空载损耗限定值为表2～表14中的能效等级3级对应的空载损耗值。空载损耗实测值应不大于限定值且不大于标注值。 5.2.3负载损耗
电力变压器的负载损耗标注值应符合GB24790一2009对负载损耗限定值的要求负载损耗限定值为表2～表14中的能效等级3级对应的负载损耗值。负载损耗实测值应不大于限定值且不大于标注值。
表235kV油浸式三相双绕组无励磁调压电力变压器能效等级
空载损耗/kW
负载损耗（75℃）/kW 3级
额定容量 kVA 3 150 4 000 5 000 6 300 8 000 10 000 12 500 16 000 20 000 25 000 31 500
短路阻抗/%
3级 3.7 4. 4 5. 3 6. 4 8.8 10.6 12.3 14.8 17. 5 20.7 24.6
2级 24.5 29.0 33.3 37. 2 40.8 48. 1 57. 1 69.8 84.3
1级 24.3 28. 8 33. 0 36.8 40. 4 47. 6 56. 6 69.2 83. 5
2级 3. 3 3. 9 4. 6 5. 6 7. 7 9.3 10.7 12.9 15.3 18.1 21. 5
1级 3. 0 3. 6 4. 3 5. 2 7. 1 8. 6 10.0 12.0 14. 2 16.8 101.6 99.7 98.8 19.9
25.0 29.6 33.9 37.9 41. 6 49.0 58. 2 71.1 85.9
7. 0
7. 5
8. 0
121.9 119.7 118.5
3
