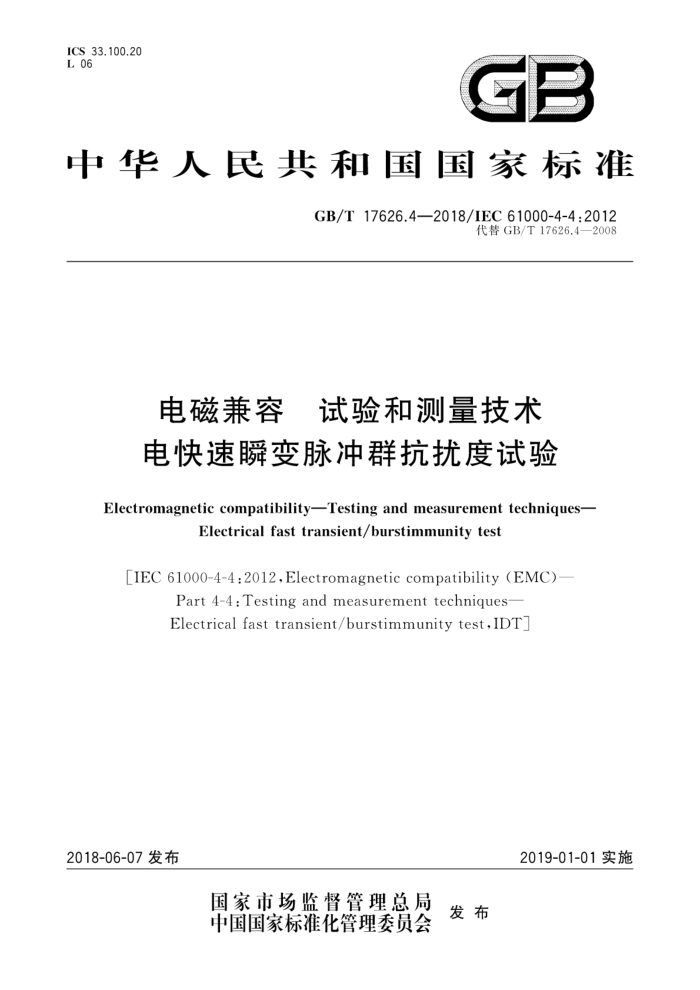

ICS 33.100.20 L 06
GB
中华人民共和国国家标准
GB/T17626.4—2018/IEC61000-4-4:2012
代替GB/T17626.4—2008
电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验
Electromagnetic compatibilityTesting and measurement techniques-
Electricalfast transient/burstimmunitytest
[IEC 61000-4-4:2012,Electromagnetic compatibility (EMC)-
Part 4-4:Testing and measurement technigues Electrical fast transient/burstimmunity test, IDTJ
2019-01-01实施
2018-06-07发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 GB/T17626.4—2018/IEC61000-4-4:2012
目 次
前言范围 2 规范性引用文件 3术语和定义、缩略语 3.1 术语和定义 3.2 缩略语概述
1
试验等级试验设备 6.1 概述 6.2 脉冲群发生器 6.3 交流/直流电源端口的耦合/去耦网络 6.4 容性耦合夹 7 试验布置 7.1 概述· 7.2 试验设备 7.3 实验室进行型式试验的试验布置 7.4 现场试验的试验布置.. 8试验程序， 8.1 概述· 8.2 实验室参考条件 8.3 进行试验 9试验结果的评定 10试验报告附录A（资料性附录）关于电快速瞬变的信息附录B（资料性附录） 试验等级的选择附录C（资料性附录） 测量不确定度的考虑参考文献
5
6
11
1
2
16
18 18 18 19
19
19
21
23 2N 31
++++++ GB/T17626.4—2018/IEC61000-4-4:2012
前言
GB/T17626《电磁兼容试验和测量技术》目前包括以下部分：
GB/T17626.1—2006 电磁兼容 试验和测量技术 抗扰度试验总论； GB/T17626.2—2018 电磁兼容 试验和测量技术 静电放电抗扰度试验； GB/T17626.3—2016 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验； GB/T17626.4—2018 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验； GB/T17626.5—2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验： GB/T17626.6—2017 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度； GB/T17626.7—2008 电磁兼容 试验和测量技术 供电系统及所连设备谐波、谐间波的测量和测量仪器导则； GB/T17626.8—2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验； GB/T17626.9—2011 电磁兼容 试验和测量技术 脉冲磁场抗扰度试验； GB/T17626.10—2017 电磁兼容 试验和测量技术 阻尼振荡磁场抗扰度试验； GB/T17626.11—2008 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验； GB/T17626.12 2013 电磁兼容 试验和测量技术 振铃波抗扰度试验； GB/T17626.13—2006 电磁兼容 试验和测量技术 交流电源端口谐波、谐间波及电网信号的低频抗扰度试验； GB/T17626.14—2005 电磁兼容 试验和测量技术 电压波动抗扰度试验； GB/T17626.15—2011 电磁兼容 试验和测量技术 闪烁仪功能和设计规范； GB/T17626.16—2007 电磁兼容 试验和测量技术 0Hz150kHz共模传导骚扰抗扰度试验； GB/T17626.17—2005 电磁兼容 试验和测量技术 直流电源输人端口纹波抗扰度试验； GB/T17626.18—2016 电磁兼容 试验和测量技术 阻尼振荡波抗扰度试验； GB/T17626.20—2014 电磁兼容 试验和测量技术 横电磁波（TEM)波导中的发射和抗扰度试验； GB/T17626.21—2014 电磁兼容 试验和测量技术 混波室试验方法； GB/T17626.22—2017 电磁兼容 试验和测量技术 全电波暗室中的辐射发射和抗扰度测量； GB/T17626.24—2012 电磁兼容 试验和测量技术 HEMP传导骚扰保护装置的试验方法； GB/T17626.27—2006 电磁兼容 试验和测量技术 三相电压不平衡抗扰度试验； GB/T17626.28—2006 电磁兼容试验和测量技术 工频频率变化抗扰度试验； GB/T17626.29—2006 电磁兼容 试验和测量技术 直流电源输入端口电压暂降、短时中断和电压变化的抗扰度试验； GB/T17626.30—2012 电磁兼容试验和测量技术 电能质量测量方法： GB/T17626.34—2012 电磁兼容试验和测量技术 主电源每相电流大于16A的设备的电压暂降、短时中断和电压变化抗扰度试验。
本部分为GB/T17626的第4部分。
I GB/T17626.4—2018/IEC61000-4-4:2012
本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T17626.4一2008《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》。
与GB/T17626.4一2008相比，主要技术变化如下：
删除了引用标准IEC60050一300：2001，国际电工词汇电气和电子测量及测量仪表第311 部分：和测量有关的一般术语；第312部分：和电气测量有关的一般术语；第313部分：电气测量仪表的类型；第314部分：根据仪表类型的特定术语（见第2章）；增加了1个术语和定义（见3.1.1)；增加了缩略语（见3.2）；删除了试验发生器的主要元件（见6.2.1）；
一
一增加了图3及理想波形的计算公式（见6.2.2）；一 删除了“图3接502负载时单个脉冲的波形”，增加了图3输出到502负载的单个脉冲的理
想波形（见6.2.2的图3）”；增加了6.4.2容性耦合夹的校准内容，增加了图7，图8（见6.4.2)；一增加了7.2.2试验仪器验证（见7.2.2）；增加图11中容性耦合夹后的标注（见图11）：修改了顶部进线设备的试验布置，新增了图13（见7.2.2图13）；删除了图12，增加了图15（见7.4.2图15）：一增加了附录C关于测量不确定度的信息（见附录C)；
删除了附录C表C.1和表C.2单位中的1（见附录C表C.1和表C.2)；
一
修改了附录C表C.1中A为α，在附录C中没有A的出现（见附录C表C.1）。 本部分使用翻译法等同采用IEC61000-4-4：2012《电磁兼容（EMC）第4-4部分：试验和测量技术电快速瞬变脉冲群抗扰度试验》。 本部分做了下列编辑性修改：
为与现有标准系列一致，将本部分名称改为《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》。
本部分由全国电磁兼容标准化技术委员会（SAC/TC246)提出并归口。 本部分起草单位：上海工业自动化仪表研究院有限公司、上海市计量测试技术研究院、中国电力科
学研究院有限公司、上海仪器仪表自控系统检验测试所有限公司。
本部分主要起草人：王英、翁海丰、俞磊、张翼翔、龚增、李妮、周鹏成、费杰。 本部分所代替标准的历次版本发布情况为：
GB/T17626.4—1998,GB/T17626.4—2008
II GB/T17626.4—2018/IEC61000-4-4:2012
电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验
1范围
GB/T17626的本部分涉及电气和电子设备对重复性电快速瞬变的抗扰度要求和试验方法。此
外，还规定了试验等级的范围和确定了试验程序
本部分的目的是为评估电气和电子设备的供电电源端口、信号、控制和接地端口在受到电快速瞬变
脉冲群时的性能确定一个共同的能再现的评定依据。本部分规定的试验方法描述了一种评估设备或系统对已定义现象抗扰度的一致性方法。
注：正如IEC导则107中所述的，本部分是电磁兼容基础标准，供各产品委员会使用。IEC导则107还规定，产品委
员会负责确定是否应用本抗扰度试验标准，如果使用，需要负责确定合适的试验等级和性能判据。全国电磁兼容标准化技术委员会及其分技术委员会愿与产品委员会合作，以评估其产品的特殊抗扰度要求本部分规定了：
试验电压波形；一试验等级的范围；一试验设备；
一
一试验设备的校准和验证程序；
一
—试验布置；
一试验程序。 本部分给出了在实验室和现场试验的技术规范
规范性引用文件
n
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T4365—2003电工术语电磁兼容IEC60050（161）：1990，IDT
3术语和定义、缩略语
3.1术语和定义
GB/T4365一2003界定的以及下列术语和定义适用于本文件
3.1.1
辅助设备 auxiliaryequipment;AE 为受试设备（EUT)正常运行提供所需信号的设备和校验EUT性能的设备
3.1.2
脉冲群 burst 数量有限且清晰可辨的脉冲序列或持续时间有限的振荡。 [GB/T4365—2003，定义2.2]
1 GB/T17626.4—2018/IEC61000-4-4:2012
3.1.3
校准 calibration 参照标准，在规定的条件下，建立标示值和按参考标准的测量结果之间关系的一组操作。 注1：该术语用于“不确定度”方法。 注2：原则上，标示值与测量结果之间的关系可以用校准图表示。 [GB/T2900.77—2008，定义311-01-09]
3.1.4
耦合 coupling 线路间的相互作用，将能量从一个线路传送到另一个线路。
3.1.5
共模（耦合） common mode（coupling) 同时耦合到对接地参考平面的所有导线。
3.1.6
耦合夹 couplingclamp 在与受试线路没有任何电连接情况下，以共模形式将骚扰信号耦合到受试线路的、具有规定尺寸和特性的一种装备。
3.1.7
耦合网络 coupling network 用于将能量从一个线路传送到另一个线路的电路
3.1.8
去耦网络 decouplingnetwork 用于防止施加到受试设备上的电快速瞬变电压影响其他不被试验的装置、设备或系统的电路
3.1.9
(性能)降低 degradation（ofperformance) 装置、设备或系统的工作性能与正常性能的非期望偏离。 注：“降低”一词可用于暂时失效或永久失效 [GB/T4365—2003，定义2.1］
3.1.10
EFT/B electrical fast transient/burst 电快速瞬变脉冲群。
3.1.11
电磁兼容性 electromagneticcompatibility;EMC 设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的
能力。
[GB/T4365—2003,定义2.1] 3.1.12
EUT equipment under test 受试设备。
3.1.13
接地参考平面 groundreferenceplane 块导电平面，其电位用作公共参考电位。 [GB/T4365—2003，定义2.4]
2 GB/T17626.4—2018/IEC61000-4-4:2012
3.1.14
（对骚扰的）抗扰度 immunity(toadisturbance) 装置、设备或系统面临电磁骚扰不降低运行性能的能力。 [GB/T4365—2003，定义2.1]
3.1.15
端口 port 受试设备和外部电磁环境的特殊接口。
3.1.16
脉冲宽度 pulse width 瞬时值达到首个脉冲上升沿的50%时和达到最后下降沿的50%时的时间间隔注：改写IEC60050（702)：2001,定义702-03-04
3.1.17
上升时间 rise time 脉冲瞬时值首次从脉冲幅值的10%上升到90%所经历的时间。 [GB/T4365—2003，定义2.2]
3.1.18
瞬态 transient 在两相邻稳定状态之间变化的物理量或物理现象，其变化时间小于所关注的时间尺度［GB/T4365—2003，定义2.2]
3.1.19
非对称模式（耦合） unsymmetric mode(coupling) 相对于接地参考平面的单线耦合。
3.1.20
验证 verification 用于检查测试设备系统（比如，试验发生器和互连电缆），以证明测试系统正常工作的一整套操作。 注1：验证的方法可能与校准方法不同。 注2：出于本基础电磁兼容标准的目的，本定义不同于IEV311-01-13中给出的定义。
3.2 2缩略语
下列缩略语适用于本文件。
辅助设备（AuxiliaryEquipment）耦合/去耦网络（Coupling/DecouplingNetwork）
AE CDN EFT/B 电快速瞬变脉冲群(ElectricalFastTransient/Burst)
电磁兼容性（ElectroMagneticCompatibility）静电放电（ElectroStaticDischarge) 受试设备（EquipmentUnderTest) 接地参考平面（GroundReferencePlane）测量不确定度（MeasurementUncertainty）保护接地（ProtectiveEarth）非线性终端（TerminatornonLinearity）
EMC ESD EUT GRP MU PE TnL
概述
4
重复性快速瞬变试验是一种将由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端
3 GB/T17626.4—2018/IEC61000-4-4:2012
口、控制端口、信号端口和接地端口的试验。试验的要点是瞬变的高幅值、短上升时间、高重复率和低能量，参见附录A。
本试验是为了验证电气和电子设备对诸如来自切换瞬态过程（切断感性负载、继电器触点弹跳等）的各种类型瞬变骚扰的抗扰度。
5试验等级
表1中列出了对设备的电源端口、控制端口、信号端口和接地端口进行电快速瞬变试验时应优先采用的试验等级。
表1试验等级
开路输出试验电压和脉冲的重复频率
信号端口和控制端口
电源端口和接地端口（PE) 电压峰值
等级
重复频率 kHz 5或100 5或100 5或100 5或100 特定
电压峰值 kv 0.25 0.5
重复频率 kHz 5或100 5或100 5或100 5或100 特定
kv 0.5 1 2 4 特定
1 2 3 4 x
1 2 特定
传统上用5kHz的重复频率；然而，100kHz更接近实际情况。产品标准化技术委员会宜决定与特定的产品或者产品类型相关的那些频率
对于某些产品，电源端口和信号端口之间没有清晰的区别，在这种情况下，应由产品标准化技术委员会根据试验目的来确定如何进行。
“X"可以是任意等级，在专用设备技术规范中应对这个级别加以规定。
有关试验等级的选择，参见附录B。
6 试验设备
6.1概述
6.2.3、6.3.2和6.4.2的校准程序确保试验发生器、耦合/去耦网络以及其他构成试验布置的单元的正确操作，从而使预期波形施加到受试设备上。 6.2脉冲群发生器 6.2.1概述
发生器的电路简图在图1中给出。经由挑选的电路元件C。，R。，R和Ca，使发生器在开路和接 502阻性负载的条件下产生一个快速瞬变。信号发生器的有效输出阻抗应为50Q。
