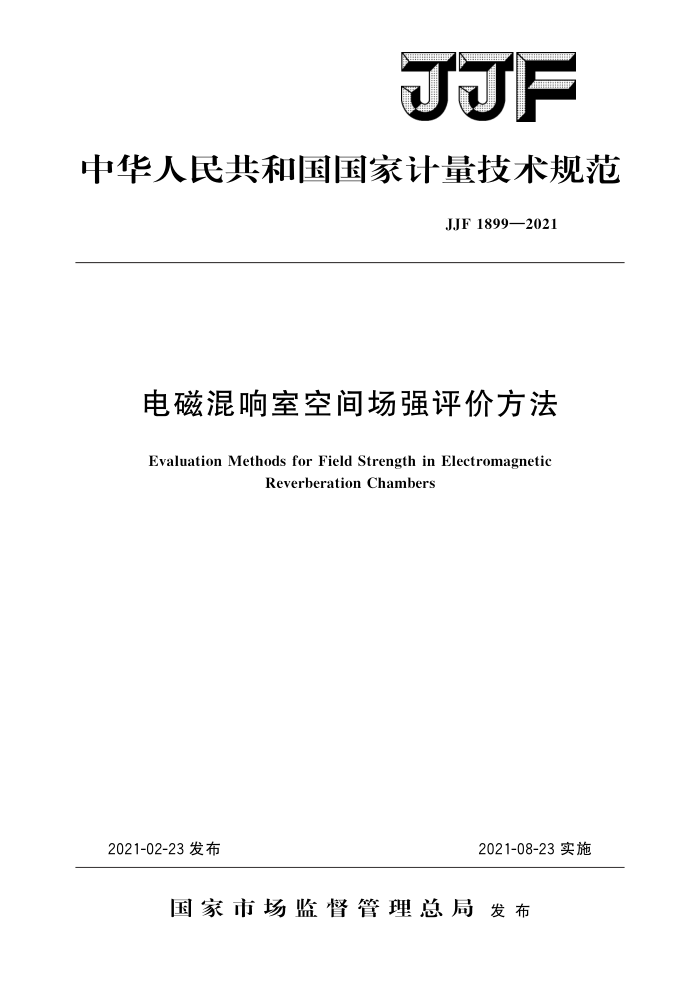

中华人民共和国国家计量技术规范
JJF 1899—2021
电磁混响室空间场强评价方法
Evaluation Methods for Field Strength in Electromagnetic
Reverberation Chambers
2021-02-23发布
2021-08-23实施
国家市场监督管理总局发布 JJF1899—2021
电磁混响室空间场强评价方法
JJF 1899—2021
Evaluation Methods for Field Strength
in ElectromagneticReverberation Chambers
归口单位：全国无线电计量技术委员会
主要起草单位：中国计量科学研究院
中国信息通信研究院泰尔实验室
参加起草单位：湖南省计量检测研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1899—2021
本规范主要起草人：
周鑫 （中国计量科学研究院) 郭晓涛（中国计量科学研究院）周峰（中国信息通信研究院泰尔实验室
参加起草人：
刘良江（湖南省计量检测研究院）
田 飞 （中国计量科学研究院） JJF1899—2021
目 录
引言
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (5) (6) (8)
范围· 引用文件·
1 2 3 术语··
3.1场均匀性 3.2工作空间 3.3 固有场不确定度
概述· 5 计量特性· 6 评价条件 6.1环境条件. 6.2测量标准及其他设备.· 7评价项目和方法 7.1工作正常性…. 7.2混响室场强均匀性· 8评价结果表达· 附录A评价记录参考格式附录B证书内页参考格式
4
- JJF1899—2021
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编写。本规范参考了 GB/T17626.21《电磁兼容 试验和测量技术 混波室试验方法》（IEC61000-4-21）中对混响室的定义。
本规范为首次发布。
II JJF1899—2021
电磁混响室空间场强评价方法
1范围
本规范规定了在200MHz～18GHz的频率范围内，对符合GB/T17626.21一2014 [IEC61000-4-21］定义的电磁混响室（简称混响室，也称混波室）空间场强特性的评价方法。 2 引用文件
本规范引用了下列文件： GB/T17626.21电磁兼容试验和测量技术混波室试验方法（IEC61000-4-21）凡是注日期的引用文件，仅注日期的版本适用于本规范；凡不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范
3术语
下列术语适用于本规范。
3.1场均匀性field uniformity
对电磁场场均匀程度的描述 3.2工作空间workingvolume
电磁场的场均匀性满足指标要求的空间。
3.3固有场不确定度intrinsic field uncertainty
混响室内，电磁场的随机性对场强测量不确定度的责献。 注：电磁波在混响室内传播会发生大量反射，这使得混响室内的电磁场具有很强的随机性，显
著影响混响室内场强测量的准确度。为减小这种随机性，会在不同的搅拌器步进位置重复测量场强幅值并取其平均值作为混响室内场强测量的结果。各个搅拌器步进位置测量结果的标准差即为固有场标准不确定度，表征了各搅拌器步进位置测量结果平均值的分散程度。
4概述
混响室是一个金属腔体，其内壁为高电导率电磁波反射材料，通常配有用于改变混响室内电磁环境的可旋转的高电导率的搅拌器。利用混响室中搅拌器的转动改变混响室中的电磁环境，当在足够多的搅拌器步进位置上测量并平均后，得到的场强是统计上均匀、各向同性的。混响室主要应用于辐射发射测试、电子设备的抗扰度试验以及电缆、 连接器和机箱的屏蔽效能测试。
注：搅拌器转动次数也就是场强测量的平均次数，也称为混响室的采样数。
5计量特性
混响室场均匀性的限值要求见表1。
1 JJF1899—2021
表1场均匀性限值要求
频率范围
相对标准差限值要求
200MHz时为3.67dB，随频率增加线性减小至400MHz的3dB 3 dB
200MHz~400MHz
400MHz~18GHz
注：相对标准差具体的计算方法详见7.2.6。
6评价条件 6.1环境条件
环境温度：（20士10）℃；相对湿度：≤80%；供电电源：（220士11）V，（50士1）Hz。
6.2测量标准及其他设备 6.2.1场强探头
频率范围：200MHz～18GHz; 场强范围：10V/m~300V/m；场强幅度测量线性度：土0.5dB；具有X、Y、Z三轴分量测量能力。
6.2.2功率计
频率范围：200MHz18GHz; 功率测量范围：一50dBm～+20dBm；最大允许误差：士3.0%。
6.2.3信号发生器
频率范围：200MHz～18GHz；输出功率电平范围：一60dBm～十10dBm；功率电平最大允许误差：士1.0dB。
6.2.4功率放大器
频率范围：200MHz~18GHz；输出功率：≥5W；谐波：<一15dBc。
6.2.5定向耦合器
频率范围：200MHz～18GHz; 耦合度：20dB；方向性：≥40dB；最大输人功率：>10W；主输出端口的电压驻波比：≤1.2。
2 JJF1899—2021
评价项目和方法
7
评价项目：工作正常性及混响室场强均匀性。 7.1工作正常性 7.1.1所有测量用设备通电，按技术说明书规定时间预热。被评价混响室应能正常工作，包括搅拌器转动正常，屏蔽门、接口板状态正常。 7.1.2将结果记录在附录A表A.1中。 7.2混响室场强均匀性 7.2.1按图1连接设备，清空工作空间，将场强探头放在混响室内工作空间的一个顶点上。工作空间的位置和大小由混响室使用者根据使用需要指定，发射天线应朝向混响室的一个角落或朝向搅拌器。评价时天线方向应与实际使用时一致
搅拌器控制
程控计算机
搅拌器
搅拌器
工作空间
信号发生器
仪1 器
.
控 功率放大器 定向耦合器
场强探头
发射天线
T 功率计
制！
1
混响室信号连接仪器控制
图1 混响室场强均匀性评价仪器连接图
7.2.2参照表2设置信号发生器的输出频率。对于起始频率f。，应大于或等于混响室的最低可用频率。最低可用频率通常被估算为稍高于混响室的最小谐振频率的3倍。谐振频率根据式（1）计算。
() +() +()
Fl.m.=150
(1)
式中： Fimn 谐振频率，MHz； l,m和n 模式指数，至少两个非零；
混响室的长、宽、高，m。
LW和H
表2场均匀性评价中测量频点要求
频率范围 f.~3f. 3f.~6f. 6f.~10f. >10f,
最低测量频点数
20 15 10
十倍频程内取20个频点
3
