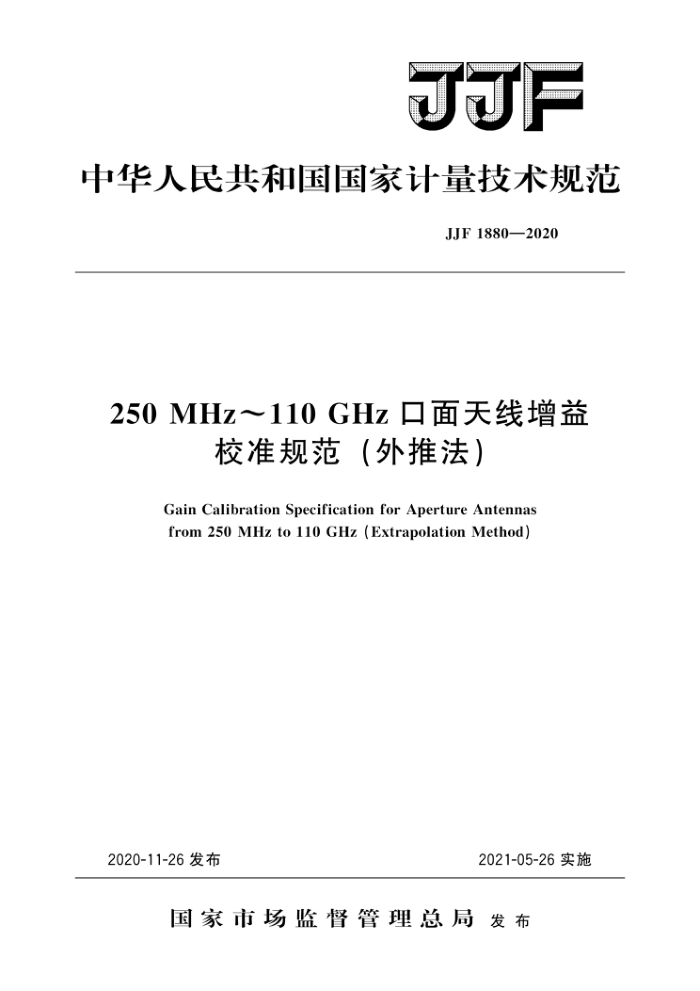

JJF
中华人民共和国国家计量技术规范
JJF1880—2020
250 MHz～110 GHz 口面天线增益
校准规范 (外推法)
Gain Calibration Specification for Aperture Antennas from250MHzto110GHz(ExtrapolationMethod
2020-11-26发布
2021-05-26实施
国家市场监督管理总局发布 JJF1880—2020
250 MHz～110 GHz 口面天线增益
校准规范（外推法） Gain Calibration Specification for ApertureAntennasfrom250MHzto 110GHz (ExtrapolationMethod)
JJF1880—2020
归口单位：全国无线电计量技术委员会起草单位：中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1880—2020
本规范起草人：
李进源（中国计量科学研究院）宋振飞（中国计量科学研究院）刘潇 (中国计量科学研究院) JJF1880—2020
目
录
引言
(I) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (6) (6) (7) (11) (12)
范围… 2 引用文件… 3术语 3.1 口面天线· 3.2外推法· 3.3增益
1
概述 5 计量特性.· 6 校准条件. 6.1环境条件 6.2 测量标准及其他设备
4
校准项目和校准方法 7.1 校准项目 7. 2 校准方法· 8 校准结果表达 9复校时间间隔附录A原始记录格式附录B 校准证书内页格式附录C天线增益校准不确定度评定示例
7 JJF1880—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》的要求进行编写。
外推法是目前国际上公认的测量口面天线增益最准确的方法。 本规范采纳了IEEEStd149一1979（R2008）《IEEE天线标准测试程序》中关于待
校天线最大增益和天线塔高度方面的建议和要求，
本规范为首次发布。
ⅡI JJF1880—2020
250MHz～110GHz口面天线增益
校准规范（外推法）
1范围
本规范适用于频率范围250MHz110GHz的标准增益喇叭天线、波纹喇叭天线、 双脊喇叭天线等口面天线以及开口波导探头的增益校准，其他频段口面天线增益校准也可参照本规范。
2 引用文件
本规范引用了下列文件： CISPR16-1-6：2014关于电波骚扰与抗扰测量设备和方法的规范第1-6部分：
电波骚扰与抗扰测量设备EMC天线校准（Specificationforradiodisturbanceandim- munity measuring apparatus and methods-Part 1-6:Radio disturbance and immunity measuringapparatusEMCantenna calibration)
IEEEStd145：2013天线术语定义（DefinitionsofTermsforAntennas） IEEEStd149—1979（R2008）） IEEE天线标准测试程序（IEEEStandardTest
Proceduresfor Antennas)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语
下列术语和定义适用于本规范。
3.1口面天线apertureantenna
具有电大物理口径的天线。 ［IEEEStd145，4
3.2外推法extrapolationmethod
测量天线增益的一种方法：能够修正多路径和近距离效应对天线增益测量结果的
影响。
注：外推法也称三天线外推法或广义三天线法。 [IEEEStd149，12.2.4]
3.3增益gain
天线在给定方向上的辐射强度与馈入天线的净功率被向各个方向均匀辐射时所得辐射强度之比。当不指明方向时，默认为天线最大辐射强度方向。 4概述
天线是无线电系统的基本组成单元，用于实现空间电磁场与导波结构中电磁场的转换。天线被广泛应用在通信、导航、遥感、广播电视等领域中。增益是天线的重要参数
1 JJF1880—2020
之一。
口面天线是在微波频段常用的一种天线。常见的口面天线包括角锥喇叭天线、圆锥喇叭天线、波纹喇叭天线、双脊喇叭天线等。此外，开口波导探头有时也被作为口面天线处理，尽管其物理口径并不满足电大条件。图1给出了角锥喇叭天线、圆锥喇叭天线、开口波导探头的示例。
b）圆锥喇叭天线
a）角锥喇叭天线
c）开口波导探头
图1口面天线和开口波导探头示例
5计量特性
增益G：0dBi 6校准条件 6.1环境条件
环境温度：（23士5）℃，校准期间温度变化不超过2℃；相对湿度：≤80%；电源要求：（220士11）V、（50士1）Hz；其他：周围无影响正常校准工作的电磁干扰和机械振动。
6.2测量标准及其他设备 6.2.1测量标准 6.2.1.1网络分析仪
频率范围：250MHz～110GHz；动态范围（IFBW=10Hz时）：≥80dB。
6.2.1.2功率探头和功率计
频率范围：250MHz～110GHz；最大测量功率：≥5dBm；动态范围：≥30dB。
6.2.1.3信号源
频率范围：250MHz~110GHz；最大输出功率：≥0dBm。
6.2.1.4测距装置
最大测量距离：≥10m；分辨力：≤0.2mm。
6.2.2测量场地 2
