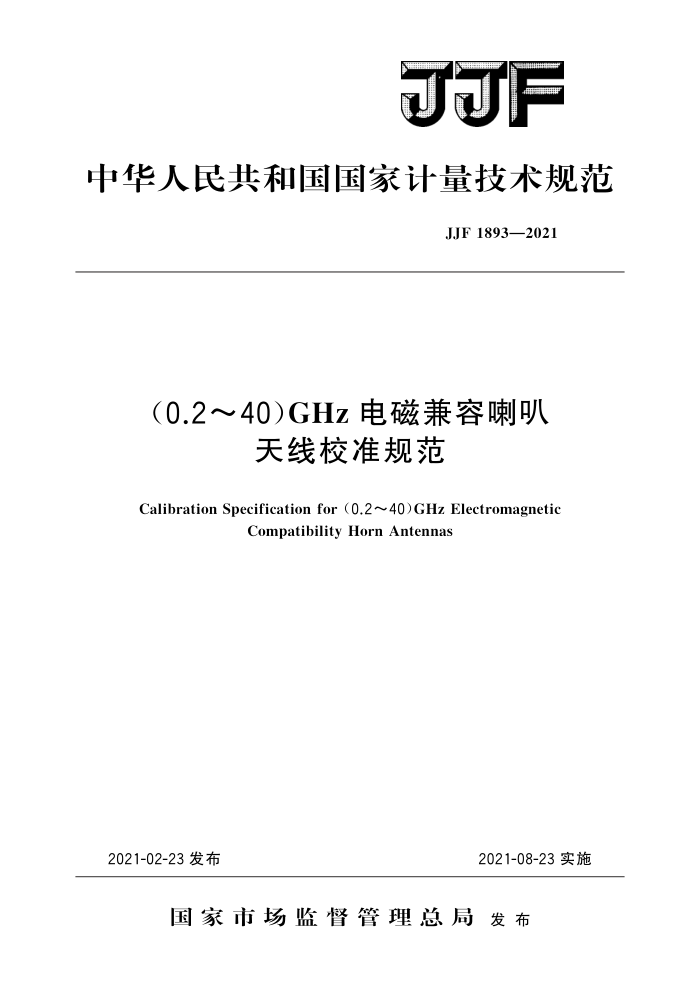

中华人民共和国国家计量技术规范
JJF1893—2021
(0.2～40)GHz 电磁兼容喇叭
天线校准规范
Calibration Specification for (0.2～40)GHz Electromagnetic
Compatibility Horn Antennas
2021-02-23发布
2021-08-23实施
国家市场监督管理总局发布 JJF1893—2021
(0.2～40)GHz 电磁兼容喇叭
天线校准规范
JJF 1893—2021
CalibrationSpecificationfor(0.2～4o)GHz
Electromagnetic Compatibility Horn Antennas
归口单位：全国无线电计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：西安电子科技大学
本规范委托全国无线电计量技术委员会负责解释 JJF1893—2021
本规范主要起草人：
王维龙 （中国计量科学研究院）吴 钒（中国计量科学研究院）黄攀 （中国计量科学研究院）
参加起草人：
李勇 （西安电子科技大学） JJF1893—2021
目 录
引言
(IⅡ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (12) (12) (13) (16) (18) (40)
范围· 2 引用文件· 3 术语和计量单位
1
概述· 5 计量特性 5.1天线系数AF 5.2 天线半功率波束宽度HPBW 5.3 天线端口电压驻波比VSWR 6校准条件 6.1环境条件 6.2 校准用设备
4
校准项目和校准方法 7. 1 校准项目· 7. 2 校准方法 8 校准结果表达 9 复校时间间隔附录A原始记录格式附录B校准证书内页格式附录 C 主要项目校准不确定度评定示例附录D电磁兼容喇叭天线1m天线系数校准原理
7
- JJF1893—2021
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编写。
本规范参考CISPR16-1-6：2014《无线电骚扰和抗扰度测量仪器和测量方法 第 1-6部分：辐射骚扰和抗扰度测量仪器 电磁兼容天线校准》、ANSIC63.5一2006 《电磁兼容美国国家标准电磁骚扰的辐射发射（EMI）测量控制 (9 kHz～40 GHz) 频段天线校准》和SAEARP958一2003《电磁骚扰测量天线标准校准方法》中相关条款编写。
本规范为首次发布。
II JJF1893—2021
(0.2～40)GHz电磁兼容喇叭
天线校准规范
1范围
本规范适用于符合CISPR16-1-6：2014、ANSIC63.5一2006和SAEARP958D 2003要求的电磁兼容测试用喇叭天线的校准，频率范围为0.2GHz～40GHz，其他喇叭天线可参照本规范执行。 2引用文件
本规范引用了下列文件： JJF-2008无线电计量名词术语及其定义 GB/T4365—2003电磁兼容术语（idtIEC50（161）：90） ANSIC63.5一2006电磁兼容美国国家标准电磁骚扰的辐射发射（EMI）测量
控制（9kHz～40 GHz）频段天线校准［American National Standard forElectromag- netic CompatibilityRadiated Emission Measurements in Electromagnetic Interference (EMI)Control—Calibrationof Antennas（9kHzto4oGHz)」
SAEARP958一2003电磁骚扰测量天线标准校准方法（ElectromagneticInterfer- ence Measurement Antennas Standard Calibration Method)
CISPR16-1-5：2014无线电骚扰和抗扰度测量设备校准方法第1-5部分：用于 5MHz～18GHz频段辐射发射测量和抗扰度测量的天线校准场地和参考场地（Specifi- cation for radio disturvance and immunity measuring apparatus methods-Partl-5: Radio disturbance and immunity measuring apparatusAntenna calibration sites and ref- erencetestsitesfor5MHzto18GHz)
CISPR16-1-6：2014无线电骚扰和抗扰度测量仪器和测量方法第1-6部分：辐射骚扰和抗扰度测量仪器电磁兼容天线校准（Specificationforradiodisturbance and immunity measuring apparatus and methodsPart 1-6: Radio disturbance and im- munitymeasuringapparatusEMC antenna calibration)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1自由空间天线系数freespaceantennafactor
AFa 在一个自由空间环境中，从对应于天线的机械视轴方向上（即天线的主轴线）入射
到天线位置的平面波的电场强度，与在一个连接到天线端口的指定负载上产生的电压的
1 JJF1893—2021
比值。单位为dB/m。 3.21m天线系数antennafactorfor1m
AFim 参照SAEARP958D一2003的方式确定的天线1m增益，借助远场条件下天线增
益与天线系数的关系所导出的天线系数。单位为dB/m。
注：1m天线系数用于EMC领域中符合性方面的测试，不能直接用于绝对场强测量和评价。其
表达式见附录D。
3.3天线端口电压驻波比antennavoltagestandingwaveratio
VSWR 在自由空间中，天线输人端口所呈现的电压驻波比。
3.4标准天线standardantenna
能够精确计算或精确测量天线系数的天线，在标准天线法中，标准天线的天线系数作为参考测量的参考值。
4概述
电磁兼容测试用喇叭天线主要用于测量受试设备（EUT）向外辐射的电磁波场强，以及用于产生辐射抗扰度实验所需的场强。电磁兼容喇叭天线通常包括角锥喇叭天线和双脊波导喇叭天线，许多电磁兼容喇叭天线（以下简称天线）为宽带天线，并用于在固定距离上进行相应的测试，通常测试距离为1m、3m等。
5计量特性
5.1天线系数AF
(0.0~60.0)dB/m（0.2GHz≤f≤40GHz)。 5.2天线半功率波束宽度HPBW
0.0°~360.0°（0.75GHz≤f≤40GHz)。 5.3天线端口电压驻波比VSWR
≤2.5(0.2GHz≤f≤40GHz)。
6校准条件 6.1环境条件 6.1.1环境温度：（23士5）℃。 6.1.2相对湿度：≤80%。 6.1.3电源要求：（220士22)V，（50士1)Hz。 6.1.4周围无影响正常校准工作的电磁干扰和机械振动。 6.2校准用设备 6.2.1测试场地
天线测试场地是校准天线参数的空间区域，需要满足自由空间的传输条件。在（0.2～40）GHz频段内推荐使用全电波暗室。
