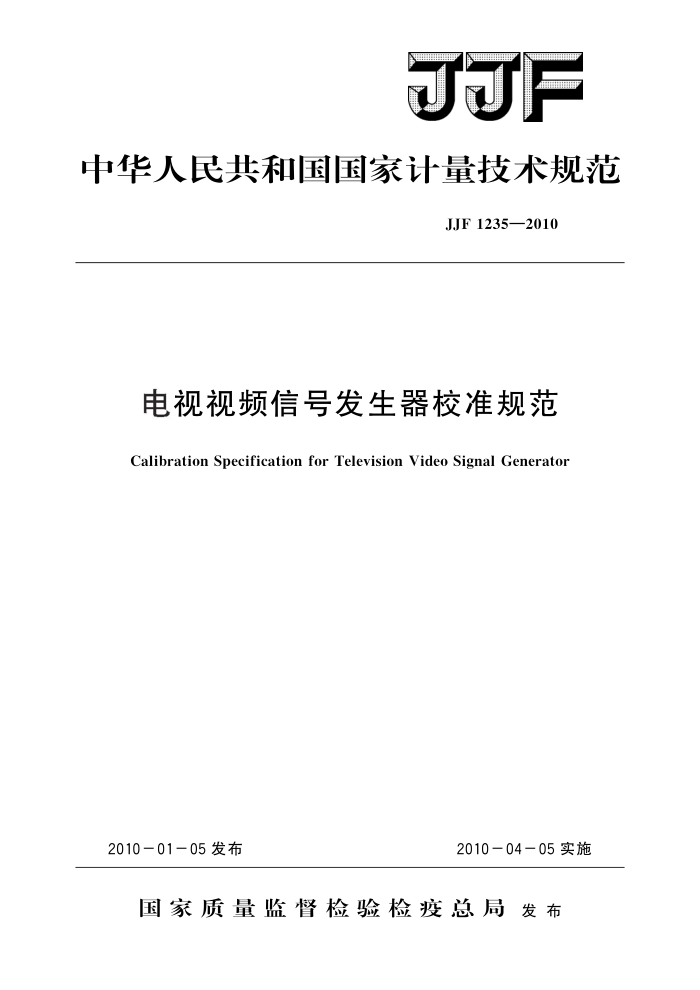

JJF
中华人民共和国国家计量技术规范
JJF1235—2010
电视视频信号发生器校准规范
Calibration Specification for Television Video Signal Generator
2010-01-05发布
2010-04-05实施
国家质量监督检验检疫总局发布 JJF1235—2010
本规范主要起草人：
杨桥新（信息产业部电子601计量站）王勇（信息产业部电子601计量站）
参加起草人：
韩 寺东（信息产业部电子203计量站）李胜海（信息产业部电子601计量站） JJF1235—2010
目 录
1 范围 2 引用文献 3
(1) (1) (1) (1) (1) (10) (10) (11) (11) (11) (12) (12) (12) (18) (19) (20) (20) (21) (31)
概述 4 计量性能 4. 1 视频图像信号 4.2 同步信号. 4.3 驱动信号.. 5 校准条件.. 5. 1 环境条件 5.2校准用仪器设备： 6 校准项目和校准方法 6.1 外观及工作正常性检查 6.2 视频图像信号的校准 6.3 复合同步信号和复合消隐信号的校准· 6.4 驱动信号的校准.. T
校准结果表达 8 复校时间间隔· 附录A校准记录格式附录B测量不确定度评定实例 JJF1235—2010
电视视频信号发生器校准规范
1范围
本规范适用于模拟电视制式为PAL、NTSC、SECAM的电视视频信号发生器的
校准。 2 引用文献
GB3659一1983电视视频通道测试方法 GB3174一1995PAL-D制电视广播技术规范 GB/T17308一1998电视插入测试信号简化自动测量参数的定义 GB/T17309.1一1998电视广播接收机测量方法（第1部分）使用本规范时，应注意使用上述引用文献的现行有效版本。
3概述
电视视频信号发生器通常有电视测试信号发生器和电视图像信号发生器。电视测试信号发生器用来产生电视视频测试信号，包括阶梯波信号、阶梯波叠加副载波、色度三电平、正弦平方脉冲和条、多波群信号、方波、SinX/X等，用于测量电视传输非线性失真及线性失真、噪声：电视图像信号发生器用来产生各种电视图像信号，包括各种彩条信号，解码测试信号，白场、红场、蓝场、绿场信号，点格信号，棋盘，圆、三白两黑、 黑场、灰度，综合黑白（彩色）测试卡图案信号等，用于调试、检验和维修电视接收机。
电视测试信号发生器通常由同步信号发生部分、脉冲信号发生部分、正弦波信号发生部分和视频复合部分组成；电视图像信号发生器采用数字方法，将图像信号信息以数码形式存于存储器，由控制地址码来取出数码信号，经D/A转换器变为模拟图像信号。
4计量性能（典型值）
4.1视频图像信号 4.1.1彩条信号
（1）PAL制（a）100/0/75/0彩条
黑 同步 色同步
绿 紫 红 蓝
白
青
黄
亮度电平/mV 700.0 465.2 368.0 308.2 216.8 157.0 59. 9 0. 0 300.0 色度电平/mV
470.5 663.8 620.1 620.1 663.8 470.5 167.1 283.5 240.7 60.7 103.5 347.1 192.9 76.5 119.3 299.3 256.5 12.9
300.0 135.0 225.0
相位 n行 /(°) n+1行
1 JJF1235—2010
（b）100/0/100/0彩条
黑 同步 色同步
白 黄 青 绿 紫 红
蓝
亮度电平/mV 700.0 620.2 490.7 410.9 289.1 290.3 78. 9 0. 0 300.0 色度电平/mV
627.3 885.1 826.8 826.8 885.1 627.3 0. 0 167.1 283.5 240.7 60.7 103.5 347.1 192.9 76.5 119.3 299.3 256.5 12. 9
300.0
相位 n行 /(°) n+1行（2）NTSC制 (a)100/7.5/75/7.5（7.5%Setup) ）彩条
135.0 225.0
白 黄 青 绿 紫 红 蓝 黑 Setup 同步 色同步
亮度电平/mV 714.3 494.6 400.4 345.9 256.7 202.2 108.1 53.6 53.6 285.7 色度电平/mV
444.2 630.1 588.5 588.5 630.1 444.2 0.0 167.1 283.4 240.8 60.8 103.4 347.1
285.7 180.0
相位/（°）（b)100/0/75/0 (0% Setup) 彩条
白 黄 青 绿 紫 红 蓝 黑 Setup 同步 色同步
亮度电平/mV 714.3 476.8 375.0 316.1 219.6 160.7 58. 9 0.0 0. 0 285.7 色度电平/mV
285.7 180.0
480.2 681.2 636.2 636.2 681.2 480.2 0.0 167.1 283.4 240.8 60.8 103.4 347.1
相位/（°）（3）SECAM制 100/0/75/0彩条
白
黑 同步
黄
青
绿
紫
红
蓝
亮度电平/mV 700.0 465.2 368.0 306.2 216.8 157.0 59. 9 0. 0 300.0
色度电 D'R 215 184 476 432 212 252 252 215 平/mV D'B 166 363 169 280 212 212 278 167 色度频 D'R 0.0 45.5 +280.0 +234.5 234.5 280.0 +45.5 0. 0 率偏移 /kHz D'B 0. 0 230.0 +77. 6 152.0 +152.0 77. 6 230.0 0. 0 注：SECAM制副载波频率：fk=4.40625MHz，f=4.25000MHz。 亮度电平最大允许误差： ±3%; 色度电平最大允许误差：土3%；色度相位最大允许误差：土3°；色度频率最大允许误差：土2kHz。
2 JJF1235—2010
4.1.2 2光栅信号
(1）PAL制
白 700.0 一
红 157. 0 663.8 103.5 256.5
绿 308.2 620.1 240.7 119.3
蓝 59. 9 470.5 347.1 12. 9
亮度电平/mV 色度电平/mV
n行 n+1行
相位/（°）
(2）NTSC制 (a) 7. 5% Setup
蓝 108.1 444. 2 347.1
白 714.3
红 202.2 630.1 103.4
绿 345.9 588.5 240.8
亮度电平/mV 色度电平/mV 相位/（°） (b) 0% Setup
一
绿 316.1 636.2 240.8
白 714.3 一
红 160.7 681.2 103.4
蓝 58. 9 480.2 347.1
亮度电平/mV
色度电平/mV 相位/(°) （3）SECAM制
绿 306.2 432 280 +234.5 152.0
白 700.0 215 166 0. 0 0. 0
红 157.0 252 212 280. 0 77. 6
蓝 59. 9 252 278 +45. 5 230.0
亮度电平/mV
D'R D'B D'R D'B
色度电平 /mV 色度频率偏移 /kHz
亮度电平最大允许误差： ±3%; 色度电平最大允许误差：土3%；色度相位最大允许误差：土3°；色度频率最大允许误差：±2kHz。
4.1.3 解码测试信号（DEMPatternSignal)
3 JJF1235—2010
(1)PAL制
3
2
5
6
>
8
9
10
4
-
亮度电平/mV 色度电平/mV 相位 n行 30 60 90 120 150 180 210 240 270 300 /(°) n十1行 330 300 270 240 210 180 150 120 90 60 （2）NTSC制
154 300
3
5
6
7
2
8
9
10
4
-
亮度电平/mV 色度电平/mV 相位/（°）亮度电平最大允许误差：土3%；色度电平最大允许误差：土3%；色度相位最大允许误差：士3°。
143 286
30 60 90 120 150 180 210 240 270 300
4.1.4 阶梯信号（灰度信号） 4.1.4.1五阶梯信号
（1）PAL制
2 280
1 140
3 420 300 180
5 700
4 560
亮度电平/mV 色度电平/mV 相位/（°）（2）NTSC制
2 286
1 143
3 429 286 180
4 571
5 714
亮度电平/mV 色度电平/mV 相位/（°）（3）SECAM制
3 420 215 166 0. 0 0. 0
1 140
2 280
5 700
560
亮度电平/mV
色度电平 D'R /mV D'B 色度频 D'R 率偏移 /kHz D'B 4
