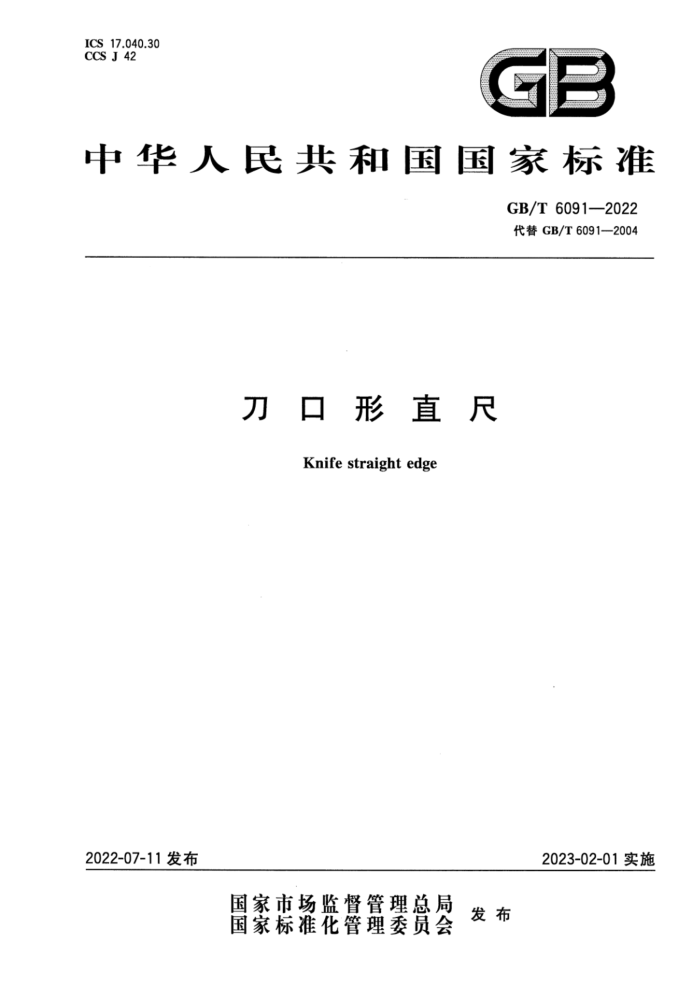

ICS 17.040.30 CCS J 42
GP
中华人民共和国国家标准
GB/T 6091—2022 代替GB/T6091—2004
刀口形直尺
Knife straight edge
2022-07-11发布
2023-02-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T6091—2022
目 次
前言范围
1
2规范性引用文件 3 术语和定义 4 型式与基本参数 4.1型式 4.2 基本参数 4.3 测量面形状 5 要求 5.1 外观 5.2 材料 5.3 装置 5.4 硬度和表面粗糙度 5.5 直线度公差 5.6 去磁
..
检验条件 6.1 检验温度及湿度 6.2 等温条件 7 检验方法 7.1 外观 7.2 测量面的表面粗糙度 7.3 测量部分的硬度 7.4 测量面的直线度 7.5 去磁标志与包装
6
.
8 GB/T 6091—2022
前言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T6091-—2004《刀口形直尺》，与GB/T6091—2004相比，除结构调整和编辑性改动外，主要技术变化如下：
a）刀口尺增加了100、150、175、225规格（见表1和表2）； b）材料增加了不锈钢（见5.2)； c) 统一硬度参数，硬度要求增加了不锈钢硬度（见5.4.1，2004年版的5.4.1)； d) 删除了刀口形直尺测量面的直线度公差分级要求（见2004年版的5.4.1）； e) 增加了检验条件（见第6章)； f) 增加了外观的检验方法（见7.1)； g) 增加了测量面的表面粗糙度的检验方法（见7.2)； h）增加了测量部分的硬度的检验方法（见7.3)； i）删除了标志与包装中的精度等级（2004年版的7.1和7.2）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国量具量仪标准化技术委员会（SAC/TC132)归口。 本文件起草单位：靖江量具有限公司、成都新成量工具有限公司、桂林广陆数字测控有限公司、哈
尔滨量具刃具集团有限责任公司、苏州国量量具科技有限公司、成都工具研究所有限公司。
本文件主要起草人：秦相东、陈兴、张一新、闫列雪、魏建国、赵永海、何宜鲜。 本文件于1995年首次发布，2004年第一次修订，本次为第二次修订。
1 GB/T6091—2022
刀口形直尺
1范围
本文件规定了刀口尺、三棱尺和四棱尺（统称“刀口形直尺”)的型式与基本参数、要求、检验条件、检验方法和标志与包装等。
本文件适用于测量面长度L小于或等于500mm的刀口形直尺。
n
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 17164 儿何量测量器具术语 产品术语
：术语和定义
3
GB/T17164界定的以及下列术语和定义适用于本文件。
3.1
刀口形直尺 knifestraightedge 测量面呈刃口状，用于测量工件平面形状误差的实物量具。
3.2
刀口尺 knife straight edge 具有一个测量面的刀口形直尺。
3.3
三棱尺 three edges straight edge 具有角度互为60°的三个测量面的刀口形直尺。
3.4
四棱尺 four edges straight edge 具有角度互为90°的四个测量面的刀口形直尺。
型式与基本参数
4
4.1型式
刀口形直尺的型式见图1～图3，图示仅供图解说明。
1 GB/T 6091—2022
标引序号说明： 1 - 一绝热护板；
一测量面； B 宽度； H- 一高度。
2
图1刀口尺
标引序号说明：
一测量面；一宽度； L - 测量面长度。
1 B-
图2三棱尺 GB/T 6091—2022
N
标引序号说明：测量面；
1 B- - 一宽度； L 测量面长度。
图3 四棱尺
4.2 基本参数
刀口形直尺的基本参数见表1的规定
表1刀口形直尺的基本参数
单位为毫米宽度 B 6 6 6 6 6 80 8 8 8 10 26 30 40 20 25 35
型式
测量面长度L
高度H 22 22 27 27 27 30 30 40 45 50 一
75 100 125 150 175 200 225 300 400 500 200 300 500 200 300 500
刀口尺
三棱尺
- -
四棱尺
-
3 GB/T6091—2022
4.3 测量面形状 4.3.1 刀口形直尺测量面的圆弧半径不应大于0.2mm。 4.3.2 刀口尺尖端处可倒钝。
5要求
5.1 外观
刀口形直尺测量面上不应有影响使用性能的锈蚀、碰伤、崩刃等缺陷。 5.2 材料
刀口形直尺应选择合金工具钢、轴承钢、不锈钢或其他类似性能的材料制造。 5.3 装置 5.3.1 刀口尺上应安装隔热板或装置。 5.3.2 三棱尺或四棱尺上应带有手柄。 5.4 硬度和表面粗糙度 5.4.1 刀口形直尺测量面的硬度：合金工具钢、轴承钢不应低于688HV（或59HRC)，不锈钢不应低于 561HV(或53HRC)。 5.4.2刀口形直尺测量面上的表面粗糙度Ra值不应大于0.05μm；刀口尺和三棱尺上与测量面相邻接表面的表面粗糙度Ra值不应大于0.8μm；四棱尺上与测量面相邻接表面的表面粗糙度Ra值不应大于0.2μm。 5.5 直线度公差
刀口形直尺测量面的直线度公差不应大于表2的规定。
表2 ：刀口形直尺测量面的直线度公差
直线度公差
测量面长度L
mm 75 100 125 150 175 200 225 300 400 500
μm 1.0 1.0 1.0 1.0 1.0 2.0 2.0 3.0 3.0 4.0
注：直线度公差值为温度在20℃时的规定值。 GB/T6091—2022
5.6去磁
刀口形直尺应经过去磁处理。
6检验条件
6.1 检验温度及湿度
检验时的温度为20℃士5℃，温度变化不应大于1℃/h。湿度不超过80%RH。
6.2等温条件
检验前，受检刀口形直尺和检验用器在检定温度下的平衡温度时间应不小于2h。
7 检验方法
7.1外观
目测，必要时借助放大镜观察。 7.2 ：测量面的表面粗糙度
用表面粗糙度比较样块目测比较。 7.3测量部分的硬度
在维氏硬度计(或洛氏硬度计)上检验。遇到争议时，如刀口形直尺测量部分没有合适的检测位置或检测位置影响测量准确性，可用其他等效位置代替。 7.4测量面的直线度
采用长度不小于被检刀口形直尺测量面长度L的研磨面平尺以光隙法进行检测。检验时，将研磨面平尺用两等高点支撑，支撑点应在距研磨面平尺两端的2/9长度处，灯光箱置于研磨面平尺后方。测量时，将被测刀口形直尺测量面与研磨面平尺工作面轻轻接触，在不加压力的情况下，以刀口形直尺测量面为轴线，前后摆动约15°，同时仔细观察刀口形直尺测量面与研磨面平尺工作面之间的透光间隙大小，并与标准光隙相比较来确定透光间隙值。
标准光隙由$80mm二级平晶、三等量块和30mm内直线度不大于0.3um的刀口尺组成。 7.5去磁
用微磁计进行检测，剩磁不大于0.05mT。 也可用0.5mm钢球进行吸附测试，即：把刀口形直尺测量面前后端尖角分别与$0.5mm钢球接
触，钢球被剩磁吸起的数量不大于3个。
8 标志与包装
8.1刀口形直尺上至少应标有：
a) 制造厂厂名或注册商标； b）测量面长度L；
5
