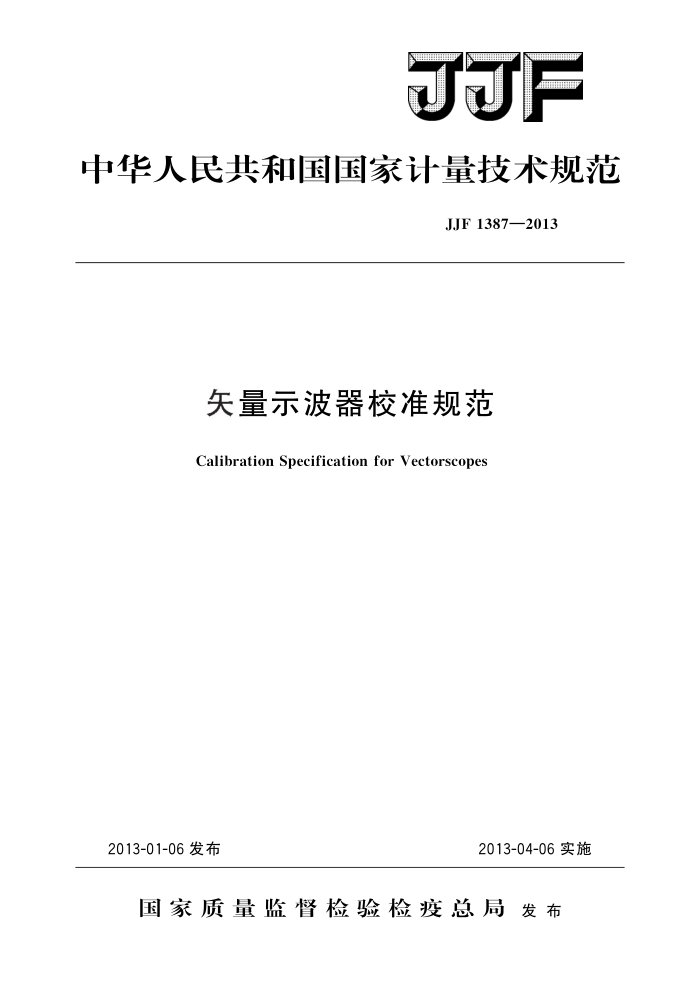

JJF
中华人民共和国国家计量技术规范
JJF1387—2013
矢量示波器校准规范
Calibration Specification for Vectorscopes
2013-01-06发布
2013-04-06实施
国家质量监督检验检疫总局发布 JJF1387—2013
矢量示波器校准规范 Calibration Specification for Vectorscopes
JJF 1387—2013
归口单位：全国无线电计量技术委员会主要起草单位：中国电子科技集团公司第三研究所参加起草单位：中国电子科技集团公司第四十五研究所
本规范委托全国无线电计量技术委员会负责解释 JJF1387—2013
本规范主要起草人：
韩东 (中国电子科技集团公司第三研究所) 刘雷 (中国电子科技集团公司第三研究所)
参加起草人：
蒋治国（中国电子科技集团公司第三研究所）
宋秀敏（中国电子科技集团公司第四十五研究所） JJF1387—2013
目
录
(ⅢI) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (4) (4) (4) (5) (5) (6) (6) (6) (6) (7) (7) I
引言 1
范围…. 2 引用文件· 3 术语和计量单位 3.1 SCH 相位 3.2 通道间串扰 4 概述··
计量特性· 5. 1 色度带宽…. 5. 2 矢量相位.. 5.3 矢量相位增量， 5. 4 矢量幅度 5.5 微分增益· 5.6 微分相位 5.7 SCH 相位 5.8 可变增益调整范围· 5.9 反射损耗…· 5.10 副载波频率改变时的相位偏移 5.11 色同步幅度变化时的相位偏移 5.12 通道间串扰 5.13 X-Y通道 6 校准条件 6.1 环境条件. 6.2 校准所用设备· 7 校准项目及校准方法 7. 1 外观及工作正常性检查 7. 2 色度带宽· 7.3 矢量相位· 7. 4 矢量相位增量： 7. 5 矢量幅度 7. 6 微分增益和微分相位 7. 7 SCH相位 7.8 可变增益调整范围 7. 9 反射损耗 7.10 副载波频率改变时的相位偏移
5
. JJF1387—2013
(7) (7) (8) (8) (8) (9) (10) (16) (19)
7. 11 色同步脉冲幅度变化时的相位偏移 7.12 通道间串扰 7.13X-Y通道频响 7.14 X-Y相位差测量 8 校准结果表达·· 9 复校时间间隔附录A校准记录表格附录B 主要校准项目测量不确定度评定实例附录 C 校准结果内页格式
..
II JJF1387—2013
引 言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059一1999《测量
不确定度评定与表示》编写。规范采用了GB3174一1995《PALD制电视广播技术规范》 中的彩条信号的相关定义和表示方法及GB/T7400一2011《广播电视术语》中微分增益和微分相位的定义。对测量PAL制电视信号的矢量示波器的校准方法进行了阐述
本规范是首次发布。
Ⅲ JJF1387—2013
矢量示波器校准规范
1范围
本规范适用于PAL制矢量示波器的校准，NTSC制的矢量示波器的校准可参照执行。 2引用文件
GB3174一1995PALD制电视广播技术规范 GB/T7400一2011广播电视术语凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1SCH相位subcarriertohorizontalphase
电视视频信号行同步前沿50%电平点和基准副载波过零点间的定时关系。其误差
以副载波相位的度数来表示。 3.2通道间串扰 crosstalkbetweenchannels
A迹信号在其对应的输出端产生的电压UAA与A迹信号在B迹对应输出端产生的串入电压UAB之比，以分贝表示。
4概述
矢量示波器主要用于测量和显示模拟电视视频信号色度分量的矢量相位和幅度，有些矢量示波器还具有微分增益、微分相位、SCH相位等测量功能。量示波器是模拟视频信号测量和显示的常用仪器。它主要由视频放大器、副载波发生器、解调器、移相器、扫描发生器、输出放大器、校准信号发生器、选行控制器、显示部分等单元组成。
5计量特性 5.1色度带宽 5.1.1测量范围：1MHz～2MHz。 5.1.2最大允许误差：士200kHz。 5.2矢量相位 5.2.1测量范围：0°~360° 5.2.2最大允许误差：士1°。 5.3矢量相位增量 5.3.1测量范围：士10°或士3°。 5.3.2最大允许误差：士0.5°。
1 JJF1387—2013
5.4矢量幅度 5.4.1测量范围：参照GB3174一1995中彩条矢量幅度。 5.4.2最大允许误差：土3% 5.5微分增益 5.5.1测量范围：一10%~10%。 5.5.2最大允许误差：士1%。 5.6微分相位 5.6.1测量范围：-10°~10°。 5.6.2最大允许误差：士1°。 5.7SCH相位 5.7.1测量范围：一90°~90°。 5.7.2最大允许误差：士2°。 5.8可变增益调整范围
可变增益调整范围：十14dB～一6dB。 5.9反射损耗
反射损耗：大于30dB（在副载波频率点）。 5.10副载波频率改变时的相位偏移
副载波频率改变时的相位偏移：土2°（副载波频率变化范围：土50Hz）。 5.111 色同步幅度变化时的相位偏移
色同步幅度变化时的相位偏移：士2°（色同步脉冲幅度变化范围：士6dB）。 5.12通道间串扰
通道间串扰：大于60dB（频率=Fsc）。 5.13X-Y通道 5.13.1频响：±3dB。 5.13.2相位差测量范围：0°~90° 5.13.3相位差测量最大允许误差：士1°。
注：以上指标不是用于合格性判别，仅供参考。 6校准条件
6.1环境条件 6.1.1环境温度：（23士5）℃。 6.1.2相对湿度：20%~80% 6.1.3电源电压及频率：（220士11)V，（50士1)Hz。 6.1.4周围无电磁场干扰和影响校准系统正常工作的机械振动。 6.2校准所用设备 6.2.1信号发生器
输出阻抗：752；输出幅度范围：50dBμV～110dBμV(dBμV=20log
V输出电压）： 1μV
