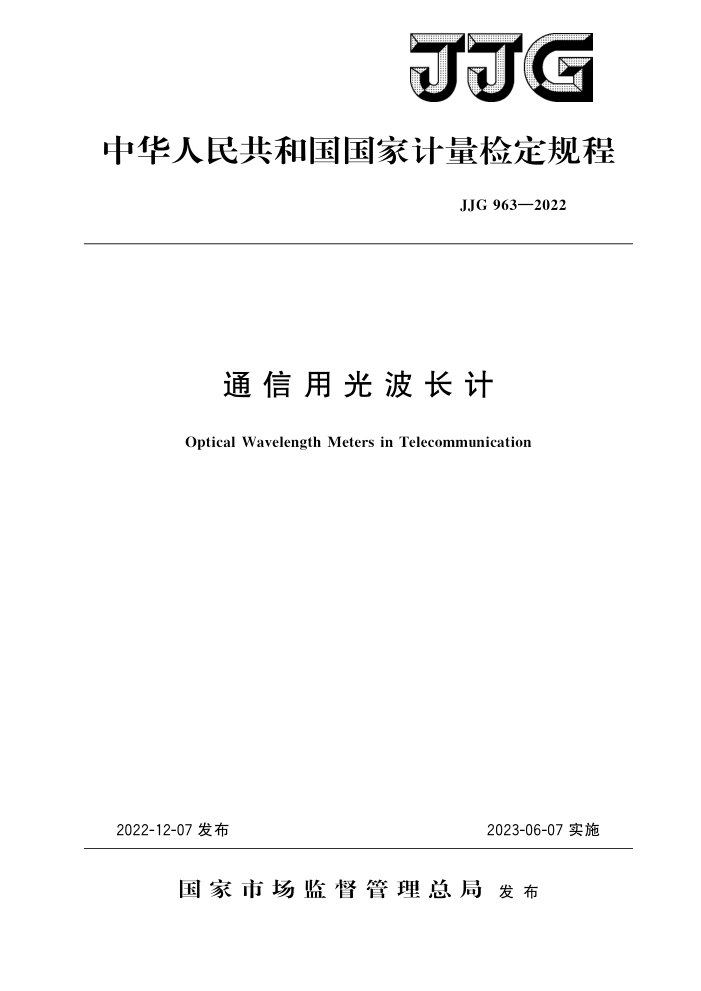

JJG
中华人民共和国国家计量检定规程
JJG 963—2022
通信用光波长计
Optical Wavelength Meters in Telecommunication
2022-12-07发布
2023-06-07实施
国家市场监督管理总局发布 JJG 963—2022
通信用光波长计检定规程 Verification Regulation of Optical Wavelength Meters in Telecommunication
JJG963—2022 代替JJG963—2001
归口单位：全国光学计量技术委员会主要起草单位：国家通信计量站
参加起草单位：上海市计量测试技术研究院
中国计量科学研究院
本规程委托全国光学计量技术委员会负责解释 JJG963—2022
本规程主要起草人：
张颖艳 （国家通信计量站）
孙小强（国家通信计量站）
参加起草人：
岳蕾 (国家通信计量站) 傅栋博（国家通信计量站）夏 铭（上海市计量测试技术研究院）徐 楠（中国计量科学研究院） JJG963—2022
录
目
引言 1 范围 2 概述· 3计量性能要求· 3.1波长分辨力· 3.2波长示值误差 3.3功率示值误差 4通用技术要求.· 4.1标志 4.2外观... 4.3 功能键· 5计量器具控制· 5.1检定条件 5. 2 检定项目· 5.3 检定方法 5.4检定结果的处理..· 5.5检定周期· 附录A通信用光波长计检定记录推荐格式附录B通信用光波长计检定证书和检定结果通知书（内页）推荐格式
(Ⅱ) 1） (1 ) (1) 1) (1) (1) (1) 1） (1) 1) 1 (1) (2) (3) (5) (5) (6) (7) JJG 963—2022
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规程修订工作的基础性系列规范。
本规程是对JJG963一2001《通信用光波长计》的修订，与JJG963一2001相比，主要技术变化如下：
-增加了功率示值误差检定项目和检定方法； —删掉了633nm波段的定标点波长，将波长测量范围改为（1270～1650）nm；
在波长示值误差检定方法中，给出两种检定方法，即标准光波长计检定法和波
长稳定光源检定法；
检定用设备中增加了可调谐激光源、光耦合器和标准光功率计，删掉了633nm
波长稳定光源、光隔离器和自聚焦光纤。
本规程历次版本的发布情况为：
JJG963—2001。
II JJG963—2022
通信用光波长计检定规程
1范围
本规程适用于（1270～1650）nm波长范围的通信用光波长计（以下简称光波长计）的首次检定、后续检定和使用中的检查。
2概述
光波长计是精确测量通信系统、设备和仪器中所用激光器波长的专用仪器：尤其在
波分复用系统中，光波长计用来监测多个光信道的波长和功率。
光波长计通常采用光程差为十几厘米的迈克尔逊于涉仪结构，通过测量参考光束和被测光束在同一光程差下的于级次比：可以得到两束光波长之比。当于涉仪的一个于涉臂做直线运动时，会导致干涉条纹数量发生变化，将干涉条纹信息转化成电脉冲并进行精确计数。若参考光束的波长为入。，由计数器测得参考和被测光束干涉条纹数，即级次分别为m。和m，则被测光束的波长为入=m。入。/m。
3计量性能要求 3.1波长分辨力
波长分辨力≤1pm。 3.2波长示值误差
最大允许误差：土8pm。 3.3功率示值误差
最大允许误差：±0.5dB（1550nm）。
4通用技术要求
4.1标志
具有标牌，标明仪器的名称、型号、制造厂名、出厂编号和制造日期。 4.2外观
外观不能有影响工作性能的机械损伤。 4.3功能键
各种调节旋钮、开关、按键的标志清楚，均应工作正常，无松动现象，接触良好。 屏幕显示清晰。 5计量器具控制 5.1检定条件 5.1.1环境条件 5.1.1.1环境温度：（23士5）℃，检定期间温度变化不超过士2℃。
1 JJG963—2022
5.1.1.2 相对湿度：≤75%。 5.1.1.3电源：（220±22）V，（50±1）Hz。 5.1.1.4 检定地点应无剧烈振动和影响测量结果的电磁干扰 5.1.2检定用设备 5.1.2.1可调谐激光源
波长范围：（1270~1650）nm；波长扩展不确定度：U=0.05nm（k=2）；波长分辨力：≤0.1pm；波长稳定度：不超过士1pm（15min）；输出功率：≥0dBm；功率稳定度：不超过士0.1dB（15min）。
5.1.2.2波长稳定光源
中心波长：（1550士20）nm；波长相对扩展不确定度：Urel=2×10-8（k=2）；波长稳定度：不超过士0.1pm（15min）；输出功率：≥0dBm；功率稳定度：不超过士0.1dB（15min）。
5.1.2.3可变光衰减器
波长范围：（1270~1650）nm；衰减量：（0～60）dB，连续可调；插人损耗：≤3dB；重复性：≤0.01dB。
5.1.2.4标准光波长计
测量范围：（1270～1650）nm；分辨力：≤0.1pm；相对扩展不确定度：Urel=2×10-7（k=2）。
5.1.2.5标准光功率计
波长范围：（1270～1650）nm；功率测量范围：（一60～十10）dB；分辨力：≤0.01dB；扩展不确定度：U≤0.1dB（k=2）。
5.1.2.6光耦合器
波长范围：（12701650）nm；分光比：50：50；插人损耗：≤3.5dB。
5.2检定项目
检定项目见表1。
2 JJG963—2022
表1 检定项目
检定类别后续检定
序号
检定项目
首次检定
使用中检查
+ + + +
+
+
1
外观及工作正常性检查
2 3 4
波长分辨力波长示值误差功率示值误差
+ +
+
注：“十”表示应检定项目，“一”表示可不检定项目。
5.3检定方法 5.3.1外观及工作正常性检查
用目力观测，手感实验，符合4.1～4.3的要求。 5.3.2波长分辨力 5.3.2.1检定设备
a）可调谐激光源； b）可变光衰减器； c）光耦合器； d）标准光波长计。 波长示值检定装置框图见图1。
标准光波长计
可变光衰减器
可调谐激光源
光耦合器
被检光波长计
图1 波长示值检定装置框图
5.3.2.2检定方法
a）按图1连接检定装置。 b）调整可变光衰减器，使光耦合器输出端口的光功率处于标准光波长计和被检光
波长计可正常工作的接收功率范围内。
c）将被检光波长计的测量分辨力设置为最高，在被检光波长计波长测量范围内将可调谐激光源的输出光波长调节至某一特定值，读取标准光波长计的测量值入1，微调可调谐激光源的波长，使被检光波长计读数在末位上变化一个数字，记录此时标准光波长计的测量值入2，则△=1入，一入21（计算结果仅保留一位有效数字且与被检光波长计小数位数一致）为被检光波长计的波长分辨力。
3
