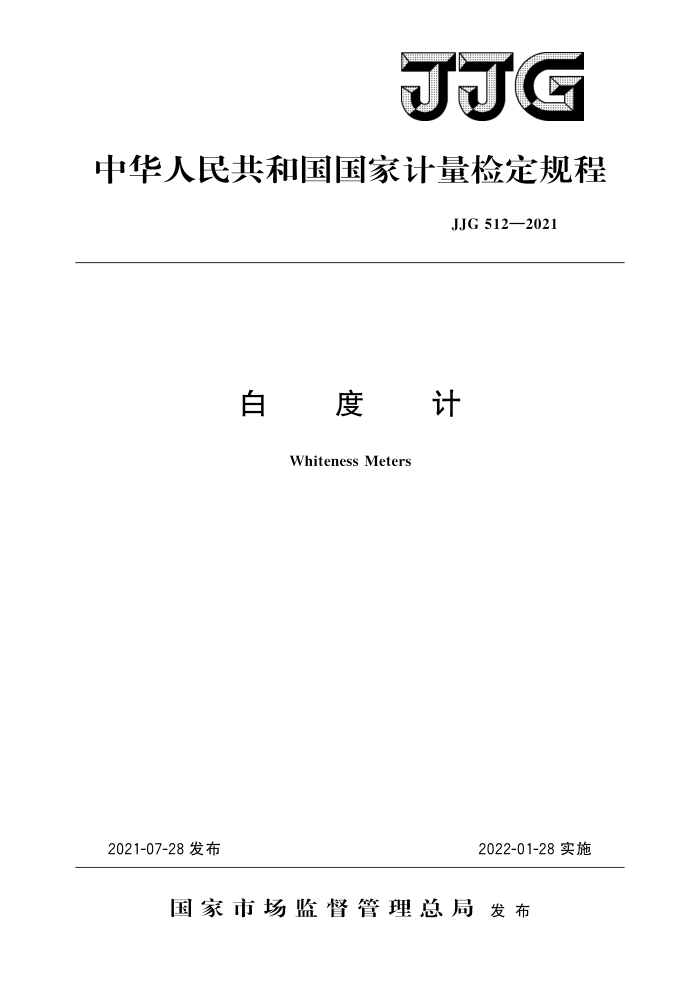

JJG
中华人民共和国国家计量检定规程
JJG512—2021
白度计
Whiteness Meters
2021-07-28发布
2022-01-28实施
国家市场监督管理总局发布 JJG 512—2021
白度计检定规程 Verification Regulation of
JJG 512—2021 代替JJG512—2002
Whiteness Meters
归口单位：全国光学计量技术委员会
主要起草单位：中国计量科学研究院
山东省计量科学研究院浙江省计量科学研究院
参加起草单位：江苏省计量科学研究院
陕西省计量科学研究院江西省计量科学研究院
本规范委托全国光学计量技术委员会负责解释 JJG512—2021
本规范主要起草人：
马 煜（中国计量科学研究院）孔 炜（山东省计量科学研究院）马 瑶（浙江省计量科学研究院）
参加起草人：
张 帆（江苏省计量科学研究院）李奕 (陕西省计量科学研究院) 杨禹哲（江西省计量科学研究院）陈苹（中国计量科学研究院） JJG512—2021
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (2) (2) (2) (3) (3) (3) (3) (4) (5) (5) (6) (7) (8) (10) (12)
范围· 2 引用文件· 3
1
术语和计量单位· 概述计量性能要求·
4 5
5.1工作白板· 5.2 白度计. 6
通用技术要求· 计量器具控制
A
7. 1 检定条件 7. 2 检定项目 7. 3 检定方法· 7.4 检定结果的处理.： 7. 5 检定周期附录A 原始记录格式附录B白度计检定证书（内页）格式附录C 测量结果的不确定度评定示例附录D 国际照明委员会（CIE）规定的色度测量仪器的几何条件附录E几种常用的白度计算公式
- J.JG512—2021
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、
JJF1059.1《测量不确定度评定与表示》、JJF1032《光学辐射计量名词术语及定义》 共同构成支撑本规程修订工作的基础性系列规范
本规程代替JJG512一2002《白度计》，与JJG512一2002相比，除编辑性修改外主要技术变化如下：
更改了引用文件；一更改了术语；概述部分增加了示意图；
一
在计量性能要求中，增加了标准级白度计及性能指标；
一
在计量器具控制中，检定工作白板的设备中增加了标准级白度计；检定白度计
的系列标准白板由原来规定的一组2块增加到一组4块，并对其在380nm～780nm范围内的平均辐亮度因数进行了修改，增加了对相邻系列标准白板的平均辐亮度之差的规定；
检定项目中去掉了“光源的检查”；检定方法中增加了使用标准级白度计检定工作白板白度值的方法；使用一组
4块的系列标准白板的测量结果计算示值误差，每块标准白板重复测量次数由6次修改为3次；重复性测量中，测量次数由6次修改为8次；
修改了附录A“原始记录格式”；修改了附录B“白度计检定证书（内页）格式”；修改了附录C“测量结果的不确定度评定示例”；
一增加了附录D“国际照明委员会（CIE）规定的色度测量仪器的几何条件”；
修改了附录E“几种常用的白度计算公式”。 本规程的历次版本发布情况为：
JJG512—1987; JJG512—2002。
II JJG512—2021
白度计检定规程
1范围
本规程适用于新制造、使用中和修理后的光电积分式蓝光白度计（以下简称白度计或仪器）的首次检定、后续检定和使用中检查。光谱光度式白度计的检定可参考本规程。本规程不适用于荧光白度计或白度计的荧光测量结果的检定。
2 引用文件
本规程引用了下列文件： JJG178一2007紫外、可见、近红外分光光度计 JJG4532002标准色板 JJG595一2002测色色差计 GB/T3978一2008标准照明体和几何条件 GB/T3979一2008物体色的测量方法凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1白度whiteness
对高（光）反射比和低色纯度的漫射表面色特性的度量，单位为1。
3.2蓝光白度bluewhiteness
仪器的相对光谱分布函数（光源、光学系统、探测系统三者的综合光谱响应）的有效峰值波长在457nm处、半宽度为44nm时对反射样品测量的结果。
注： 1蓝光白度的计算公式见附录E中E.1。 2无特别说明时，本规程各条文中出现的“白度”即指蓝光白度：蓝光白度通常用W或
R457表示，本规程中以简化的“W”表示蓝光白度（附录E的E.1和E.2除外）。
3.3辐亮度因数radiancefactor
非自发辐射的介质面元在指定方向上的辐亮度与相同照射条件下理想漫反射体的辐亮度之比。符号为β。或β，单位为1。
4概述
白度计由光源、光学系统、探测系统、数据处理与显示系统等组成，一般配有黑筒和工作白板。白度计经黑筒和工作白板分别校准零点和白度量值后，测量样品的白度值。
图1是几何条件为漫射：8°（符号为de：8°或di：8°）的白度计光学原理示意图；
1 J.JG512—2021
图2是几何条件为45°单方向/垂直（符号为45°：0°）的白度计光学原理示意图。
探测口
反射平面
光源
光陷阱
挡屏一
工样品
图 1 漫射：8°几何条件白度计光学原理示意图
出射光束
M
入射光束
?
样品
采样孔径
图245°单方向/垂直几何条件白度计光学原理示意图
5计量性能要求
5.1工作白板
仪器应配备工作白板，并须经国家计量部门检定合格且在检定周期内，其白度值应大于80。 5.2白度计
白度计分3个级别，各级白度计的计量性能应满足表1的要求。
表1计量性能要求
级别标准级一级二级
零点漂移 0. 1 0. 1 0. 3
示值稳定性
示值误差 0. 5 1. 0 2. 5
重复性 0. 1 0. 1 0. 2
0. 2 0. 2 0. 5
2 JJG512—2021
6通用技术要求
6.1仪器不应有影响正常使用的缺陷。 6.2仪器的调节部分应灵活可靠，无卡滞和松动现象。 6.3仪器的电气零部件应接触良好，牢固可靠，显示数字清晰完整。 6.4仪器的探头与样品台接触面应平整严密，无漏光现象，有多种滤光器插件的白度计，其滤光器的插换应方便可靠，功能标记明确。 6.5工作白板表面应平整、清洁、不透明，无裂痕、皱纹等缺陷。 6.6仪器应有如下标记：仪器名称、型号、编号、制造厂及生产日期。
7计量器具控制
计量器具控制包括首次检定、后续检定以及使用中检查。 7.1检定条件 7.1.1检定设备 7.1.1.1检定工作白板的设备
a） 检定工作白板白度值的设备应优先使用与被检白度计几何条件相同的分光光度计或光谱测色仪。仪器应具备反射测量能力且经上级计量部门检定，符合JJG178 2007对I级或Ⅱ级分光光度计的规定，几何条件符合GB/T3978一2008的规定
b）不具备7.1.1.1a）中规定的设备时，可使用与被检白度计几何条件相同的标准级白度计检定工作白板的白度值。仪器的计量性能应符合表1对标准级白度计的要求。
注： 1进行仲裁检定时，应选用7.1.1.1a）规定的设备。 2同时具备7.1.1.1a）和7.1.1.1b）规定的设备时，应优先选用7.1.1.1a）规定的设备。
7.1.1.2系列标准白板
系列标准白板由1组4块标准白板组成，表面应均匀、漫射，在380nm～780nm 范围内的平均辐亮度因数应分别为90%～99%、80%～89%、70%～79%和60%~ 69%，且相邻系列标准白板的平均辐亮度之差大于5%。本规程中用X-1，X-2，X-3， X-4分别表示上述4块系列标准白板。系列标准白板须经上一级授权的国家计量部门检定合格，蓝光白度R457的测量不确定度等于或优于U=2.0，k=2。 7.1.2环境条件 7.1.2.1温度：（23士5）℃；相对湿度：<80%。 7.1.2.2电源电压：（220土22）V；频率：（50士1）Hz。 7.1.2.3实验室内应无强电磁场干扰、无强烈振动，被检白度计应置于实验室内2h 后方可进行检定。 7.2检定项目
检定项目如表2所示。
3
