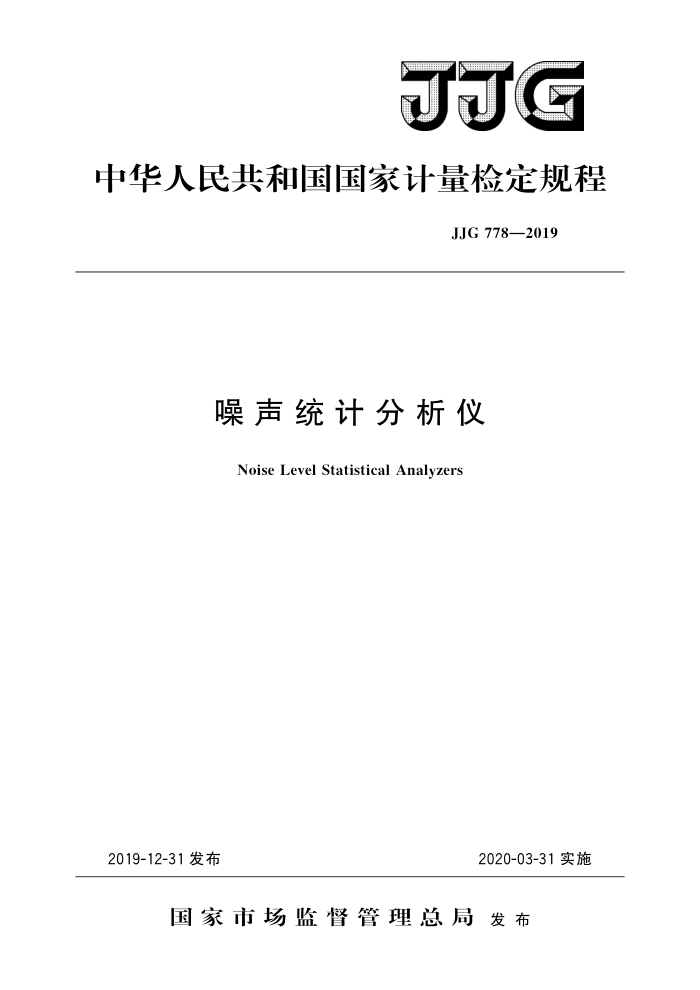

JJG
中华人民共和国国家计量检定规程
JJG 778—2019
噪声统计分析仪
Noise Level Statistical Analyzers
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJG 778—2019
噪声统计分析仪检定规程
JJG 778—2019 代替JJG778—2005
Verification Regulation of
Noise Level Statistical Analyzers
归口单位：全国声学计量技术委员会起草单位：中国计量科学研究院
湖南声仪测控科技有限公司
杭州爱华仪器有限公司
国营四三八〇厂嘉兴分厂福建省计量科学研究院
本规程委托全国声学计量技术委员会负责解释 JJG 778—2019
本规程起草人：
牛锋（中国计量科学研究院）刘湘衡（湖南声仪测控科技有限公司）许欢 （中国计量科学研究院）熊文波 （杭州爱华仪器有限公司）舒国华 （国营四三八〇厂嘉兴分厂）李群（福建省计量科学研究院） JJG778—2019
目 录
引言
(Ⅱ) (1) (1) (1) (1) (2) (2) (3) (3) (3) (4) (4) (4) (4) (5) (6) (6) (6) (6) (6) (6) (6) (7) (8) (16) (16) (17) (18) (20) (30)
范围· 2 引用文件 3 术语和计量单位 3.1术语·.. 3.2计量单位 A
1
概述计量性能要求.
5
5.1 指示声级调整· 5. 2 频率计权 5.3 级线性 5. 4 自生噪声. 5. 5 时间计权F和S 5. 6 猝发音响应 5.7 重复猝发音响应 5.8 计算功能… 6 通用技术要求 6.1 标志 6.2 功能性要求.. 6.3外观和供电
计量器具控制， 7. 1 检定条件 7. 2 检定项目· 7. 3 检定方法 7. 4 检定结果的处理· 7. 5 检定周期附录A最大允许测量不确定度附录B 频率计权声信号试验的其他方法附录 C 检定证书和检定结果通知书的内页格式附录D 测量不确定度的评定示例
>
I JJG778—2019
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》给出的规则和格式编制。
本规程参照采用国际标准IEC61672-1：2013《电声学声级计第1部分：规范》 和IEC61672-3：2013《电声学声级计第3部分：周期试验》，同时参考了IEC61672-2： 2013《电声学声级计第2部分：型式评价试验》。
本规程代替JJG778一2005《噪声统计分析仪》。与JJG778一2005相比，主要技术变化如下：
增加了术语“累计百分数声级”和“时间平均声级”的定义；各计量特性值的“允差”修改为“接受限”，合格判定修改为测得的值与设计
目标的偏差不超过适用的接受限，同时测量不确定度不超过适用的最大允许测量不确定度；
删除了平坦频率响应和过载指示的内容；修改了检定环境条件中的静压条件；增加了对声频信号发生器扫幅性能的要求；一检定项目中的“外观检查”修改为“通用技术要求”；检定项目中删除了“使用说明书”；
修改了指示声级调整、频率计权、级线性、自生噪声、猝发音响应、重复猝发
音响应和计算功能的检定方法；
增加了附录“频率计权声信号试验的其他方法”。 本规程的历次版本发布情况：
JJG778—2005; JJG778—1992。
II JJG778—2019
噪声统计分析仪检定规程
1范围
本规程适用于1级和2级噪声统计分析仪的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件： JJG176—2005声校准器 JJG188—2017 声级计 JJG482—2017 实验室标准传声器（自由场互易法） JJG790—2005 实验室标准传声器（耦合腔互易法） JJF1001—2011 通用计量术语及定义 JJG1019—2007 工作标准传声器（耦合腔比较法） JJF1034—2005 声学计量术语及定义 JJF1059.1—2012 测量不确定度评定与表示 JJF1147—2006 消声室和半消声室声学特性校准规范 JJF1293—2011 静电激励器校准规范 GB/T3102.7声学的量和单位 GB/T3222.1一2006声学环境噪声的描述、测量与评价第1部分：基本参量
与评价方法
GB/T3947—1996声学名词术语 GB/T17312声级计的无规入射和扩散场校准 IEC61672-1：2o13电声学声级计第1部分：规范（Electroacoustics一Sound
levelmetersPartl:Specifications)
IEC61672-2：2013电声学声级计第2部分：型式评价试验（Electroacous tics—Soundlevel meters—Part 2:Pattern evaluation tests)
IEC62585电声学确定声级计自由场响应修正值的方法（Electroacoustics- Methods to determine corrections to obtain the free-field response of a sound level meter)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语
JJF1001—2011、JJF1034—2005、JJG188—2017和GB/T3947—1996界定的及以下术语和定义适用于本规程。 3.1.1累计百分数声级 percentilelevels
1 JJG778—2019
LN 测量时段内N%的时间所超过的时间计权和频率计权声压级。 ［GB/T3222.1—2006，定义3.1.3] 注： 1 累计百分数声级的单位为分员（dB）。
累计百分数声级用于评价测量时间段内噪声强度的时间统计分布特征。最常用的是百分数的
2
分子为10、50和90时的累计百分数声级L10、L5和Lg，其含义如下： L10——在测量时间内有10%的时间A声级超过的值，相当于噪声的平均峰值； L5一一在测量时间内有50%的时间A声级超过的值，相当于噪声的平均中值； L一一在测量时间内有90%的时间A声级超过的值，相当于噪声的平均本底值。
3.1.2时间平均声级time-averagesoundlevel
等效连续声级equivalentcontinuoussoundlevel Leg.T 在规定时间间隔内的频率计权声压信号平方的时间平均值与基准值平方之比，取以
10为底的对数再乘以10。
［IEC61672-1：2013，定义3.10 注： 1时间平均声级的单位为分贝（dB)。 2时间平均A计权声级用符号LAaT表示，并由公式（1）给出：
[(1/T)] pA(E)de
(1)
LA. 7 = 10lg
pe
式中： LA.T A计权时间平均声级，dB；
T——平均时间段，S; —一到观察时间1结束时的平均时间段，时间积分的虚拟变量；
pA（）——A计权声压信号，Pa;
po——基准声压，Pa，p。=20μPa（媒质为空气）。
3原则上，时间平均声级的确定与时间计权无关。 3.2计量单位
本规程采用GB/T3102.7规定的量和单位。
4概述
噪声统计分析仪是用于环境监测，具有统计分析功能，能根据选择的采样时间和采样间隔进行自动采样，并可自动计算、显示时间平均声级和累计百分数声级等参数的声学测量仪器。
噪声统计分析仪可以是一台内含数据处理器的单独仪器，也可以由声级计和数据处理器两部分所组成。
噪声统计分析仪分为1级和2级两个性能级别。1级和2级噪声统计分析仪的性能特性值具有相同的设计目标，不同之处主要在于接受限和额定工作温度范围。2级的接 JJG778—2019
受限大于或等于1级的接受限。
5计量性能要求 5.1 指示声级调整
噪声统计分析仪应具有指示声级调整功能。按照制造商使用说明书提供的校准方法和调整数据，在校准检查频率上，噪声统计分析仪应能得到所要求的响应于声校准器的指示级，其偏差不应超过士0.3dB。 5.2频率计权 5.2.1 噪声统计分析仪应具有频率计权A，1级噪声统计分析仪应同时具有频率计权C。 噪声统计分析仪也可具有频率计权Z。 5.2.2噪声统计分析仪的频率计权设计目标及相应的接受限见表1。表1给出的接受限适用于参考环境条件、所有的级范围和以下频率范围：
对1级噪声统计分析仪为10Hz～20kHz；对2级噪声统计分析仪为20Hz～8kHz。
5.2.3对于传声器的参考方向不在对称轴上的噪声统计分析仪，在所有参考方向上测得的响应都不应超过表1给出的接受限。 5.2.4表1中相应的频率计权和接受限适用于相对频率计权自由场响应和相对频率计权无规入射响应。
表1 频率计权及接受限频率计权/dB
接受限/dB 1级
标称频率/Hz
c 14. 3 8. 5 6. 2 3. 0 0. 8 0. 2 0. 0 0. 0 0 0. 2 0. 8 3. 0 8. 5 11. 2
2级
Z 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0. 0 0 0. 0 0. 0 0. 0 0. 0 0. 0
A 70. 4 56.7 50.5 39.4 26. 2 16.1 8. 6 3. 2 0 +1. 2 +1. 0 1. 1 6. 6 9. 3
10 16 20 31.5 63 125 250 500 1 000 2000 4000 8000 16000 20000
+3.0, -8 +2.0，—4.0
±2. 0 ±1. 5 ±1. 0 ±1. 0 ±1. 0 ±1. 0 ±0. 7 ±1. 0 ±1. 0
±3. 0 ±3. 0 ±2.0 ±1. 5 ±1. 5 ±1. 5 ±1. 0 ±2. 0 ±3. 0 ±5.0
+1.5，-2.5 +2.5，-16.0 +3.0, Co
3
