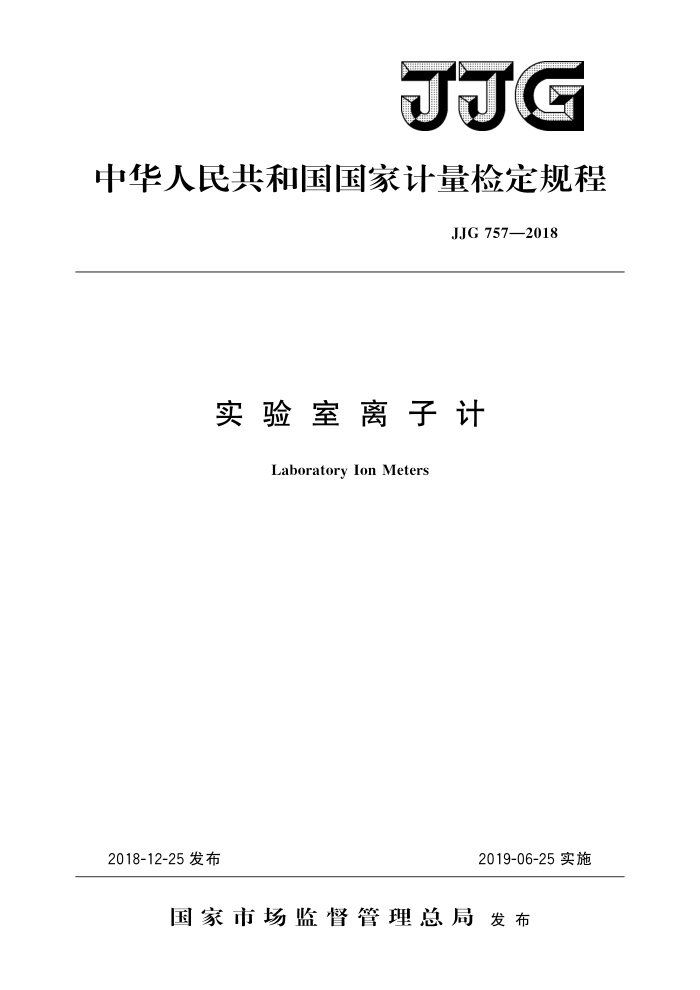

JJG
中华人民共和国国家计量检定规程
JJG 757—2018
实验室离子计
Laboratory Ion Meters
2018-12-25发布
2019-06-25实施
国家市场监督管理总局发布 JJG 757—2018
实验室离子计检定规程
JJG 757—2018 代替JJG757—2007
Verification Regulation of Laboratory Ion Meters
归口单位：全国物理化学计量技术委员会主要起草单位：中国测试技术研究院参加起草单位：呼伦贝尔市产品质量计量检测所
本规程委托全国物理化学计量技术委员会负责解释 JJG 757—2018
本规程主要起草人：
袁礼 (中国测试技术研究院) 谢琪 (中国测试技术研究院) 邵志新（中国测试技术研究院）
参加起草人：
西吉乐 （呼伦贝尔市产品质量计量检测所） JJG757—2018
目 录
引言 1 范围·· 2 概述· 3 计量性能要求 4 通用技术要求 4.1外观及初步检查 4.2 通电检查 5 计量器具控制· 5.1 检定条件. 5. 2 检定用设备 5.3 有证标准物质 5. 4 检定项目 5. 5 检定方法· 5. 6 检定结果 5. 7 检定周期· 附录A氟离子标准溶液的制备方法附录B‘ 实验室离子计检定原始记录格式附录 C 检定证书/检定结果通知书内页格式
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (4) (7) (7) (8) (9) (14)
- J.JG757—2018
引言
本规程是以JJF1001一2011《通用计量术语及定义》、JJF1002一2010《国家计量检定规程编写规则》为基础和依据，对JJG757一2007《离子计》进行修订的，
与JJG757一2007《离子计》相比，除编辑性修改外，主要技术内容有如下变化：
规程名称修改为《实验室离子计》；删除了0.2级、0.02级和0.05级实验室离子计的计量性能要求；删除了绝缘电阻、活度示值误差、输出误差、稳定性、电源电压适应性、以及
指针式模拟调整的斜率调节器范围、等电位调节器调节范围、定位调节器调节范围等检定项目；
删除了原规程附录A、附录B、附录C、附录D；修改了检定环境条件（见5.1）；修改了检定设备和有证标准物质的要求（见5.2、5.3）；
一
修改了计量性能要求（见表1）；修改了检定线路联接图（见图1）；
一
修改了电计示值误差（原示值误差）、电计输人电流（原输入电流）、电计输人
一
阻抗（原输人阻抗）、电计示值重复性（原重复性）、电计pX温度补偿误差（原温度补偿器误差）、温度示值误差（温度测量误差）等项目的试验方法（见5.5.4～5.5.9）；
增加了仪器pX示值误差和仪器pX示值重复性试验方法和计量性能要求（见
5.5.10和表1)；
增加了附录A氟离子标准溶液的制备方法。 本规程的历次发布情况：
JJG757—2007; —JJG757—1991。
II JJG757—2018
实验室离子计
1范围
本规程适用于电极电位法测量溶液中离子活度的实验室通用离子计的首次检定、后
续检定和使用中检查。
2概述
实验室离子计（以下简称仪器）是一种用于测量溶液中离子活度的电化学分析仪器，主要由电计和测量电极两部分组成。电计由阻抗转换器、电位放大器、功能调节器和显示器组成，测量电极包含离子选择电极和参比电极。利用仪器测量溶液中离子含量时，都采用比较法测量，首先通过测量由标准溶液、离子选择电极与参比电极构成电池的电动势，对离子计进行校准，然后用同一对电极测量待测溶液，电池的电动势可以直接显示为电位值，也可以经电计转换后显示为pX或浓度等。
电池的电动势E与被测溶液中离子活度αx的关系为：
InloRT
(1)
E=E°±
1gα
nF
式中： E°—起始电位，V； R——气体常数，8.3144598（48）J·K-1·mol-1; T 热力学温度，K； n—离子的电荷数； F 法拉第常数，96485.33289（59）C·mol-1。 E°包括离子选择电极的标准电极电位、参比电极电位和液接界电位等。
InloRT 称为电极的理论斜率，用k表示；将一1gα×用pX表示，则式（1）为： nF
E=E°±kpX
(2)
当被测离子为正离子时，k前用“一”；当被测离子为负离子时，k前用“十” 起始电位E°通过标准溶液和离子计调节后消除：
E=±kpX
(3)
在溶液中，离子活度与离子浓度的关系为：
(4)
αx=Yx·m
式中： ×—活度系数; mx—离子浓度。
3计量性能要求
仪器的计量性能要求见表1。
I JJG757—2018
表1计量性能要求
仪器级别 0.01级
计量性能
0.1级不超过士1%FS 不超过士0.1%FS 不超过士0.03%FS 不超过士0.05
0.001级
电计电位示值误差电计pX，示值误差电计pX示值误差电计电位示值重复性电计pX示值重复性
不超过士0.01 不超过士0.02 ≤0.5mV
不超过士0.002 不超过士0.005 ≤0.1mV
不超过士0.1 ≤2mV ≤0.02 ≤10 pA ≥0.3 Tn 不超过士0.05 不超过士0.1 不超过士0.5℃ 不超过士0.2
≤0.005 ≤2 pA ≥1 TQ
≤0.001 ≤1 pA ≥3 TQ
电计输人电流电计输入阻抗
电计pX温度补偿误差电计pX温度补偿误差
不超过士0.01 不超过士0.02 不超过士0.5℃ 不超过士0.05
不超过士0.002 不超过士0.005 不超过士0.3℃ 不超过士0.02
温度示值误差仪器pX示值误差仪器pX示值重复性注1：pX1为一价离子；pX为二价离子。 注2：数字显示仪器的最大允许误差，为表中给定pX值士最小显示值。
≤0.05
≤0.02
≤0.005
4 通用技术要求
4.1 外观及初步检查 4.1.1仪器外观结构应完好无损，各紧固件无松动。仪器铭牌应清晰标明其名称、型号、出厂编号、制造厂名等。 4.1.2电极插孔应完好、清洁、干燥。电极应粘接牢固，完整光洁；电极的导线不应有烫伤；芯线、屏蔽线与电极的插头接触应良好，无松动现象。 4.2通电检查
通电后，各调节器应能正常调节，显示应清晰、完整。
5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 5.1 检定条件
检定时室内温度（20士3）℃，相对湿度20%～80%，附近无机械振动和电磁干扰。 5.2检定用设备 5.2.1pH计检定仪（以下简称检定仪）：准确度等级0.0006级； 5.2.2恒温水槽：恒温范围（5～50）℃，温度均匀性不大于0.2℃，温度波动性不大于0.1℃； 2 JJG757—2018
5.2.3温度计：测量范围（0～50）℃，分度值0.1℃，最大允许误差不超过士0.1℃； 5.2.4电子天平：分度值不大于0.1mg，准确度等级①级； 5.2.5分度吸量管或单标线吸量管、单标线容量瓶：准确度等级A级
以上检定用设备均应经过检定或校准，并符合要求 5.3 有证标准物质
应使用经政府计量行政部门批准的纯度有证标准物质，按附录A配制。检定用标准溶液见表2，其浓度扩展不确定度：Urel≤0.5%，k=2。
表2仪器检定用标准溶液
标准溶液名称氟离子溶液氟离子溶液氟离子溶液
标准溶液序号
标准溶液浓度/（mol/L）
B1 B2 B3
1×10-2 1×10-3 1X10-4
注：配用其他类型离子选择电极的仪器可选用相应的3种浓度的离子标准溶液。 5.4 检定项目
检定项目见表3。
表3检定项目表
序号 1 2
检定项目外观及初步检查
首次检定
后续检定
使用中检查
+ + + + + + + + + + + +
+ + + + + + + + + + + +
+ +
通电检查电计电位示值误差电计pX示值误差电计电位示值重复性电计pX示值重复性
3
1
5 6 7 8 9 10 注1：凡需检定的项目用“十”表示；不需检定的项目用“一”表示。 注2：在后续检定中，有电位显示的仪器，电计示值误差和电计示值重复性只进行电计电位
电计输入电流电计输入阻抗
1
电计pX温度补偿误差
+ + +
温度示值误差仪器pX示值误差仪器pX示值重复性
的检定。
注3：对于电位一pX示值全数字转换的仪器，电计pX温度补偿误差不作要求。
3
