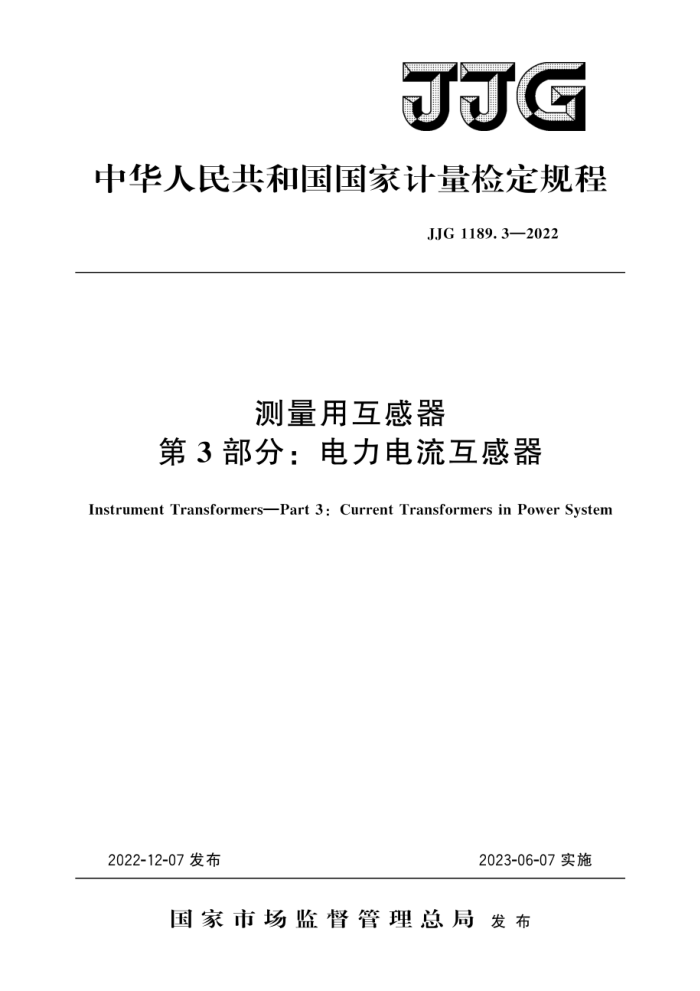

JJG
中华人民共和国国家计量检定规程
J.JG1189,3—2022
测量用互感器
第3部分：电力电流互感器
Instrument Transforniers-Part 3:Current Trasformers in Power System
2022-12-07发布
2023-06-07实施
国家市场监督管理总局发布 JJG1189.3—2022
测量用互感器
第3部分：电力电流互感器
JJG1189.3—2022 代替JJG1021—2007 电力电流互感器部分
检定规程
VerificationRegulationofInstrument
Transformers Part 3:Current Transformers inPower System
归口单位：全国电磁计量技术委员会高压计量分技术委员会主要起草单位：国家高电压计量站
参加起草单位：江苏省计量科学研究院
国网江苏省电力有限公司电力科学研究院
国网四川省电力公司计量中心
国网青海省电力公司电力科学研究院
武汉磐电科技股份有限公司
本规程委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJG 1189.3—2022
本规程主要起草人：
雷民 (国家高电压计量站) 熊贝 魁（国家高电压计量站）
参加起草人：
潘宝祥（江苏省计量科学研究院）
黄奇峰（国网江苏省电力有限公司电力科学研究院）史强（国网四川省电力公司计量中心）李振东（国网青海省电力公司电力科学研究院）孙军（武汉磐电科技股份有限公司） JJG1189.3—2022
录
目
引言 I 范围· 2 引用文件， 3 术语和计量单位.
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (9) (9) (10) (11) (14) (15) (18) (21) (22)
概述计量性能要求
4
5
5. 1 准确度等级 5. 2 基本误差 5. 3 周期稳定性· 5. 4 磁饱和裕度 6 通用技术要求. 6.1外观和标志 6.2 绕组极性· 6.3 绝缘电阻.
计量器具控制· 7. 1 检定条件 7. 2 计量标准器及配套设备 7. 3 检定项目. 7. 4 检定方法· 7. 5 检定结果的处理.· 7. 6 检定周期· 附录A 电流互感器开路退磁法附录B 电流互感器误差试验无功补偿方法附录C 用等安匝法测量大电流互感器误差附录D 一次返回导体对电流互感器误差的影响附录E 检定原始记录格式附录F 检定证书/检定结果通知书内页格式（第2页）附录G 检定证书/检定结果通知书检定结果页式样（第3页）
7
I JJG1189.3—2022
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》 和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规程修订工作的基础性系列规范。
本规程是JJG1189《测量用互感器》的第3部分。《测量用互感器》拟由9个部分
组成：
第1部分：标准电流互感器：一第2部分：标准电压互感器；一第3部分：电力电流互感器；
第4部分：电力电压互感器；
-
第5部分：三相组合互感器：一第6部分：谐波电流互感器；一第7部分：谐波电压互感器；一第8部分：宽量程电流互感器；一第9部分：抗直流电流互感器
4:
本规程代替JJG1021一2007《电力互感器》的电力电流互感器部分，与 JJG1021一2007相比主要技术性差异如下：
将JJG1021分为电力电流互感器、电力电压互感器、三相组合互感器三个部分；删除了运行变差的有关内容；一删除了工频耐压试验的有关内容；一增加了数字比较法的有关内容，见7.2和7.4；
增加了现场试验时的电源无功补偿方法，见附录B。 本规程历次版本的发布情况：
JJG1021—2007。
II JJG1189.3—2022
测量用互感器
第3部分：电力电流互感器 检定规程
1范围
本规程适用于安装在电力系统中用于计量与测量的工频电力电流互感器的首次检定、后续检定和使用中检查。
本规程不适用于电子式电流互感器
2引用文件
本规程引用了下列文件： JJG169互感器校验仪 JJG313测量用电流互感器 JJF1701.1测量用互感器型式评价大纲第1部分：标准电流互感器凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
下列术语和定义适用于本规程。
3.1电力电流互感器currenttransformerinpowersystem
在电力系统中起着电气隔离和按比率进行电流变换作用，向电气测量、电能计量、 自动保护等装置提供与一次电流信号有准确比例的二次电流信号的互感器。 3.2比值差ratioerror
电流互感器在测量中由于实际变比与额定变比不相等所引人的误差。电流互感器的比值差f，按式（1）计算。
Kil2 - I × 100% fr=
(1)
I1
式中： K，一一电流互感器的额定变比，无量纲； I——一次电流有效值，A； I2二次电流有效值，A。
3.3相位差phasedisplacement
电流互感器的一次电流相量与二次电流相量的相位差值，相量方向以理想电流互感器的相位差为零来决定。当二次电流相量超前一次电流相量时，相位差为正：单位通常用分（"）或厘弧（mrad）表示。 3.4模拟比较法analogcomparisonmethod
被检电流互感器与标准电流互感器的额定变比相同时，将被检电流互感器与标准电
1 JJG1189.3—2022
流互感器二次电流的差值输入误差测量装置，得到被检电流互感器误差的方法 3.5数字比较法digitalcomparisonmethod
误差测量装置通过同步采样，将被检电流互感器及标准电流互感器的二次电流分别转换成数字信号，采用数字信号处理方法得到两个电流的幅值和相位，进而比较计算出被检电流互感器误差的方法。
4 概述
电力电流互感器（以下简称电流互感器）利用电磁感应原理，将一次绕组电流传递到电气上隔离的二次绕组。电流互感器基本原理图见图1。
图1电流互感器基本原理图
T一电流互感器铁芯；N,一一次绕组；N:一二次绕组
5计量性能要求 5.1 准确度等级
电流互感器的准确度等级分为0.1S级、0.1级、0.2S级、0.2级、0.5S级、0.5 级、1级。 5.2基本误差
当环境温度为一25℃～40℃，相对湿度不大于95%，环境电磁干扰可忽略，电流互感器在二次负荷为额定负荷和下限负荷之间的任意数值时，各准确度等级的电流互感器的误差不得超出表1给定的限值范围，实际误差曲线不得超出误差限值连线所形成的折线范围。
表1# 电流互感器基本误差限值
电流百分数I/I
准确度等级
20
100
120
1
5
% 比值差/% 相位差/（"）比值差/% 相位差/（"）比值差/% 相位差/（"）
±3. 0 ±180 ±1. 5 ±0. 75 ±0. 5 ±90
±1. 5 ± 90
±1. 0 ±60
±1. 0 ±60 ±0. 5 ±30 ±0.5 ±30
1级
0.5级
±45
±30
±1, 5 ±0.75 ±0. 5 ±0. 5 ± 90
0.5S级
±45
±30
±30
2
