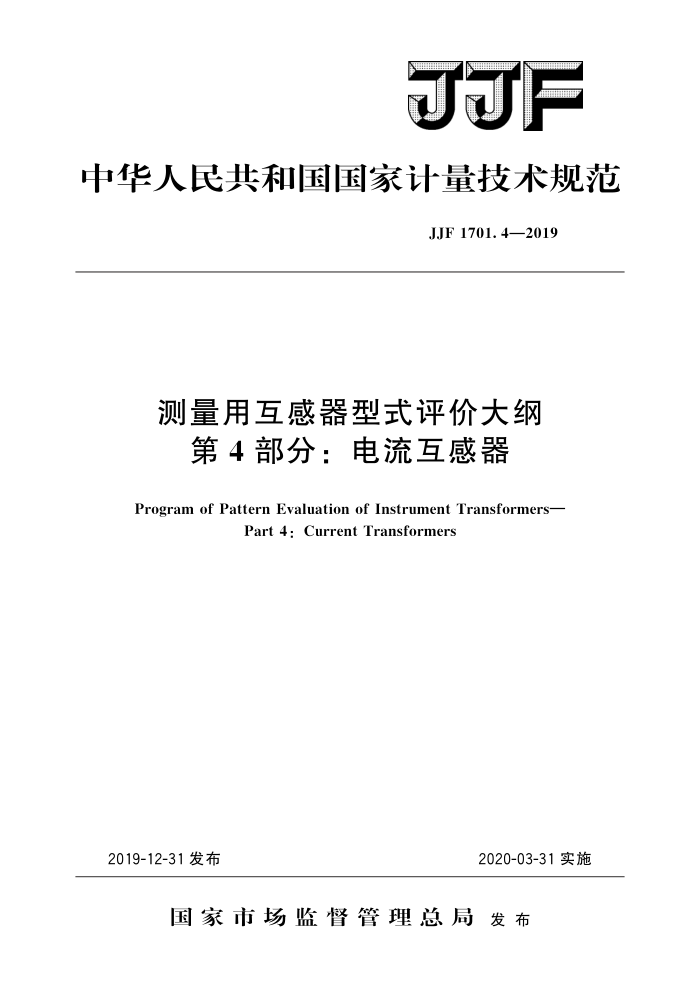

JJF
中华人民共和国国家计量技术规范
JJF1701.4—2019
测量用互感器型式评价大纲
第4部分：电流互感器
Program of Pattern Evaluation of Instrument Transformers-
Part 4: Current Transformers
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJF1701.4—2019
测量用互感器型式评价大纲
第4部分：电流互感器 Program ofPattern Evaluation of Instrument TransformersPart 4:Current Transformers
JJF1701.4—2019
归口单位：全国电磁计量技术委员会高压计量分技术委员会主要起草单位：中国电力科学研究院有限公司
国家高电压计量站
参加起草单位：浙江省计量科学研究院
山西省计量科学研究院
重庆华虹仪表有限公司
本规范委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJF1701.4—2019
本规范主要起草人：
叶国雄（中国电力科学研究院有限公司）刘勇 (中国电力科学研究院有限公司) 岳长喜（国家高电压计量站）陈习文（国家高电压计量站）
参加起草人：
吴白丁（浙江省计量科学研究院）董平（山西省计量科学研究院）秦江峰（重庆华虹仪表有限公司） JJF1701.4—2019
目 录
(ⅢI) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (12) (13) (13) (13) (14) (14) (14) (15) (16) (17) (19) (20) (20) (21) (23) 1
引言
范围 2引用文件…· 3术语 3.1 例行试验· 4 概述· 5法制管理要求 5.1计量单位 5. 2 外部结构 5.3 标志 5. 4 提交的技术材料 6 计量要求· 6.1 准确度级别. 6.2 测量区间· 6.3 绕组极性. 6.4 误差限值.· 7 通用技术要求 7. 1 使用环境条件。 7. 2 外观及结构 7.3 技术要求· 8 型式评价项目一览表· 9 提供样机的数量及样机的使用方式 9. 1 般要求 9. 2 提供样机的数量… 9.3 样机的使用方式.. 10 试验项目的试验方法和条件以及数据处理和合格判据 10.1 般试验条件 10.2 标志的检验 10.3 次端工频耐压试验 10.4 局部放电测量 10.5 二次端工频耐压试验 10.6 段间工频耐压试验 10.7 匝间过电压试验 10.8 电容量和介质损耗因数测量 10.9 准确度试验
.....
++ JJF1701.4—2019
(24) (27) (28) (30) (32) (33) (34) (36) (38) (39) (40) (42) (44) (50)
10.10 绝缘油性能试验 10.11 气体露点测量 10.12 温升试验· 10.13 -次端冲击耐压试验 10.14 户外型互感器的湿试验· 10.15 无线电干扰电压（RIV）试验. 10.16 外壳防护等级的检验· 10.17 环境温度下密封性能试验· 10.18 压力试验（适用于气体绝缘产品） 10.19 短时电流试验 11 试验项目所用计量器具和设备表附录A 型式评价记录格式附录B 型式评价报告格式附录C 型式评价保存样机的《说明》格式
II JJF1701.4—2019
引言
本大纲依据JJF1016一2014《计量器具型式评价大纲编写导则》、JJF1015一2014 《计量器具型式评价通用规范》的要求编制而成
本大纲为首次发布。
Ⅲ JJF1701.4—2019
测量用互感器型式评价大纲
第4部分：电流互感器
1范围
本大纲适用于计量器具分类编码为15280500的测量用电流互感器的型式评价。 本大纲适用于供电气测量使用、频率为50Hz、额定二次电流为5A或1A的电磁
式电流互感器。
2 引用文件
本大纲引用了下列文件： JJG313测量用电流互感器 GB/T156标准电压 GB/T311.1绝缘配合第1部分：定义、原则和规则 GB/T2423.23环境试验第2部分：试验方法试验Q：密封 GB/T3954 电工圆铝杆 GB/T 4208 外壳防护等级（IP代码） GB/T 4756 6石油液体手工取样法 GB/T5585.1 电工用铜、铝及其合金母线第1部分：铜和铜合金母线 GB/T5832.2气体分析微量水分的测定 第1部分：露点法 GB/T7354 高电压试验技术局部放电测量 GB/T7674 额定电压72.5kV及以上气体绝缘金属封闭开关设备 GB/T8905 六氟化硫电气设备中气体管理和检测导则 GB/T11604 高压电气设备无线电干扰测试方法 GB/T16927.1高电压试验技术第1部分：一般定义及试验要求 GB/T16927.2高电压试验技术第2部分：测量系统 GB/T20138电器设备外壳对外界机械碰撞的防护等级（IK代码） GB/T20840.1一2010互感器第1部分：通用技术要求 GB/T20840.2一2014互感器第2部分：电流互感器的补充技术要求 IEC60376电气设备用六氟化硫（SF。）技术等级规范 DL/T506六氟化硫电气设备中绝缘气体湿度测量方法凡是注日期的引用文件，仅注日期的版本适用于本大纲；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本大纲。
3术语
本大纲引用文件中采用的术语及以下术语适用于本大纲。
3.1例行试验 routinetest
1 JJF1701.4—2019
为了反映制造上的缺陷，每台设备承受的试验。这些试验不损伤产品的特性和可靠性。
4概述
电磁式电流互感器（以下简称电流互感器）采用电磁感应原理，将大电流按比例要求转换成小电流，用于电流监测和电能计量。
电流互感器主要由一次绕组、二次绕组、铁心和绝缘材料四部分组成。影响其计量性能的关键零部件和材料有一次绕组、二次绕组和铁心。关键零部件和材料至少包含以下内容，详见表1。
表1 关键零部件和材料表
名称次绕组导线二次绕组导线
主要性能指标
备注
型号/规格
制造厂
电阻率Q20：电阻率p20： n·mm/m
Q.mm"/m
非晶合金坡膜合金硅钢片
T T T
磁感应强度：磁感应强度：磁感应强度：
铁心材料
5 法制管理要求 5.1计量单位
电流互感器的电流计量单位为A（安），或者为kA（千安）。 5.2外部结构
对于影响电流互感器计量性能及绝缘性能的关键部位，应采用封闭式结构设计或者留有加盖封印的位置，对需要进行现场检测的电流互感器，应有方便现场检测的接口、 接线端子等结构。 5.3标志 5.3.1一般要求
应在电流互感器的铭牌或面板等明显部位标注计量法制标志和计量器具标识。这些标志和标识应清晰可辨、牢固可靠。 5.3.2计量法制标志的内容
产品合格印证（可与电流互感器本体分开设置）； -计量器具型式批准标志和编号（试验样机应预留出相应位置）。
5.3.3计量器具标识的内容
电流互感器的生产厂名或商标；电流互感器的名称、型号和规格； 、二次绕组标识；主要技术指标如额定频率、设备最高电压（U）、额定绝缘水平、额定一次电
流、额定二次电流、准确度级别、额定负荷、短时电流参数等；
根据需要还应标出：绝缘耐热等级（A级绝缘不必标出）、额定连续热电流
2
