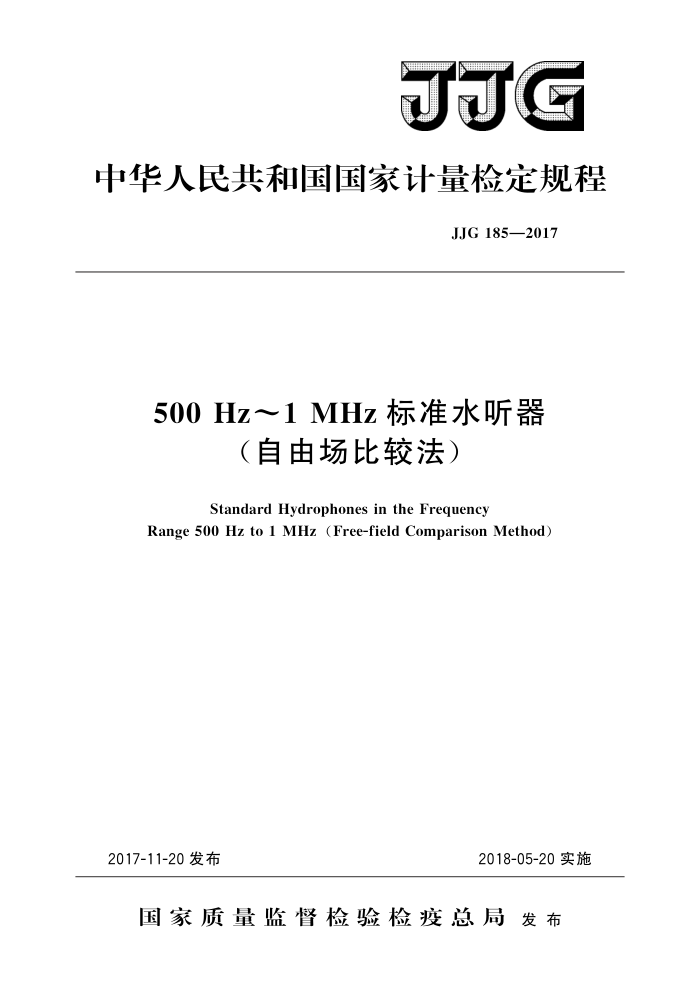

中华人民共和国国家计量检定规程
JJG 185—2017
500 Hz～1 MHz 标准水听器
（自由场比较法）
Standard Hydrophones in the Frequency
Range 5o0 Hz to 1 MHz (Free-field Comparison Method)
2017-11-20发布
2018-05-20实施
国家质量监督检验检疫总局发布 JJG 185—2017
500 Hz～1 MHz 标准水听器（自由场比较法）检定规程
JJG 185—2017 代替JJG185—1997
Verification Regulation of Standard Hydrophones in the Frequency Range 5oo Hz to 1 MHz (Free-field Comparison Method)
归口　单位：全国声学计量技术委员会起草单位：中国测试技术研究院
中国科学院声学研究所中国船舶重工集团公司第七一五研究所深圳市计量质量检测研究院
本规程委托全国声学计量技术委员会负责解释 JJG 185—2017
本规程起草人：
孙磊 (中国测试技术研究院）莫喜平（中国科学院声学研究所）赵涵 （中国船舶重工集团公司第七一五研究所）张国庆 （深圳市计量质量检测研究院） JJG185—2017
目 录
引言 1 范围· 2 引用文件· 3 术语和计量单位 3.1水听器 3.2 标准水听器 3.3 自由场灵敏度. 3. 4 自由场灵敏度级· 3.5 自由场比较法 3. 6 电转移阻抗模. 3.7 参考中心…· 4 概述 5 计量性能要求 5. 1 自由场灵敏度级· 5. 2 自由场灵敏度级频率响应· 6 通用技术要求 6.1 外观· 6.2 标志和出厂资料…. 6.3 工作正常性 7计量器具控制.
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (5) (7) (7) (8)
检定条件 7.2 检定项目 7.3检定方法 7. 4 检定结果的处理： 7.5 检定周期· 附录A检定证书和检定结果通知书的内页格式
7. 1
I JJG185—2017
引言
本规程是对JJG185一1997《500Hz～1MHz测量水听器》的修订。 本次修订的依据是IEC60565：2006《水声水听器0.01Hz～1MHz频率范围的
校准》。
与JJG185一1997相比，主要修订内容有：
规程名称改为《500Hz～1MHz标准水听器（自由场比较法）》；所用术语采用JJF1001一2011《通用计量术语及定义》中的术语和定义：
一增加引用文件；一增加通用技术要求；
删除灵敏度（响应）级与灵敏度（响应）换算表。 本规程的历次版本发布情况为：
JJG185—1997。
II JG 185—2017
500Hz1MHz标准水听器（自由场比较法）检定规程
1范围
本规程适用于在500Hz～1MHz频率范围内使用的标准水听器的首次检定、后续检定和使用中的检查。
2 引用文件
本规程引用下列文件： JJF1001—2011通用计量术语及定义 JJF1034一2005声学计量名词术语及定义 GB/T3102.7—1993声学的量和单位 GB/T3947—1996声学名词术语 IEC60565：2006水声水听器0.01Hz1MHz频率范围的校准（Underwater
acousticsHydrophoneCalibration in the frequency range O.o1 Hz to 1 MHz)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位
本规程采用JJF1001—2011、JJF1034—2005、GB/T3947—1996中有关的术语和定义。
本规程采用GB/T3102.7一1993中规定的量和单位。 注：若没有特殊说明，本规程中所有的电压的量值均指有效值。
3.1水听器hydrophone
用于接收水声信号的电声换能器注：由于工作原理、特性及构造等的不同，有声压、声压梯度、无向、指向、压电、光纤等水
听器。 ［GB/T3947—1996，定义7.81]
3.2标准水听器standardhydrophone
用作水声计量的、性能稳定并经过绝对校准的换能器。常作为建立水中声压基准用的标准器，并借此传递声压量值。
［GB/T3947—1996，定义7.82] 3.3自由场灵敏度free-fieldsensitivity
接收换能器输出端的开路电压，与声场中引人换能器前存在于换能器声中心处的自由场声压的比值。
1 J.JG185—2017
符号：M。 单位：V/Pa。 ［JJF1034—2005，定义3.64]
3.4自由场灵敏度级free-fieldsensitivitylevel
自由场灵敏度的量值与基准值之比的以10为底的对数乘以20。 注：基准值为1V/μPa。 符号：M。 单位：dB。
3.5自由场比较法free-fieldcomparisonmethod
在相同工作条件和自由场条件下，被测量的标准水听器与经过绝对校准的标准水听器置换进行比较的方法。 3.6电转移阻抗模electricaltransferimpedancemagnitude
发射器和水听器置于自由声场中，其主轴成一直线并互相对准时，水听器两端的开路瞬时电压与通过发射换能器的瞬时电流的复数比是电转移阻抗，其幅值为电转移阻抗模。
符号：Z。 单位：2。 ［JJF1034—2005，定义3.51]
3.7参考中心referencecentre
换能器的声接收灵敏度所定义的在换能器上或附近的某个点。通常是换能器的几何中心。 4概述
标准水听器在声波作用下能产生与作用声压值成正比的开路电压值，一般由压电或其他换能材料的灵敏元件及相应结构组成，用于校准水听器和测量水中声压。 5计量性能要求 5.1自由场灵敏度级
在500Hz100kHz（包括100kHz）频段内使用的标准水听器，其自由场灵敏度级应不低于一220dB（基准值为1V/uPa）；在100kHz以上频段内使用的标准水听器，其自由场灵敏度级应不低于一270dB（基准值为1V/μPa）。 5.2自由场灵敏度级频率响应
在500Hz～100kHz频段内使用的标准水听器，其自由场灵敏度级频率响应的起伏应不超过6.0dB；在100kHz以上频段内使用的标准水听器，其自由场灵敏度级频率响应的起伏应不超过8.0dB，
注： 1检定频率选取1/3倍频程标称中心频率。 2频率响应是指自由场灵敏度级最大值和最小值之差。
2 JJG185—2017
6通用技术要求 6.1外观
标准水听器外观应完好，无影响正常工作的机械损伤等，暴露于液体媒质中的所有
部件均应采用耐腐蚀、耐微生物侵蚀的材料制作，其材料和结构应保证具有长期使用的稳定性。其表面应是光滑的、非多孔性的和能被液体媒质浸润的。非供操作者使用的部件，应采用密封或标记的方法加以保护。 6.2标志和出厂资料 6.2.1标准水听器应具有制造商的名称、产品型号和序列号等清晰且耐久的标志。 6.2.2标准水听器应附有单独的出厂说明书。出厂资料应包括标准水听器自由场灵敏度级频率响应以及信号线、地线和屏蔽线的说明。带前置放大器的标准水听器还应有供电线的接线标记，并说明供电电压值；不带前置放大器的标准水听器还应有标称的电容值，使用时电缆长度应与检定时相一致。 6.3工作正常性 6.3.1不带前置放大器的标准水听器
在电缆端测得的绝缘电阻应大于100M2（测试电压100V），测得的电容值与使用说明书提供的数值相差不应超过士20%。 6.3.2带前置放大器的标准水听器
当振动信号作用到标准水听器敏感元件时，电缆端应有相应的电压输出。 7计量器具控制
计量器具控制包括首次检定、后续检定和使用中的检查。 7.1检定条件 7.1.1环境条件
检定环境条件要求如下： 1）室温：5℃~35℃； 2）水温：5℃～30℃； 3）相对湿度：30%～90%。
7.1.2计量标准及主要配套设备
在本规程规定的工作频率范围内，计量标准及主要配套设备的功能、性能要求如下：
1）信号发生器：具有频率、幅度都可以独立调节的正弦信号输出通道：频率示值
误差不应超过土0.02%；最大输出电压不低于10V（峰值），电压示值误差不应超过 ±1%;
2）功率放大器：输出阻抗与发射器阻抗相匹配，输出波形失真系数不应大于2%； 3）电流取样器：可以是电流变换器，也可以是小阻值的精密电阻，不确定度不超
过1%；
4）发射换能器：在检定频率范围内，发射换能器发射信号应大于背景噪声20dB；
3
