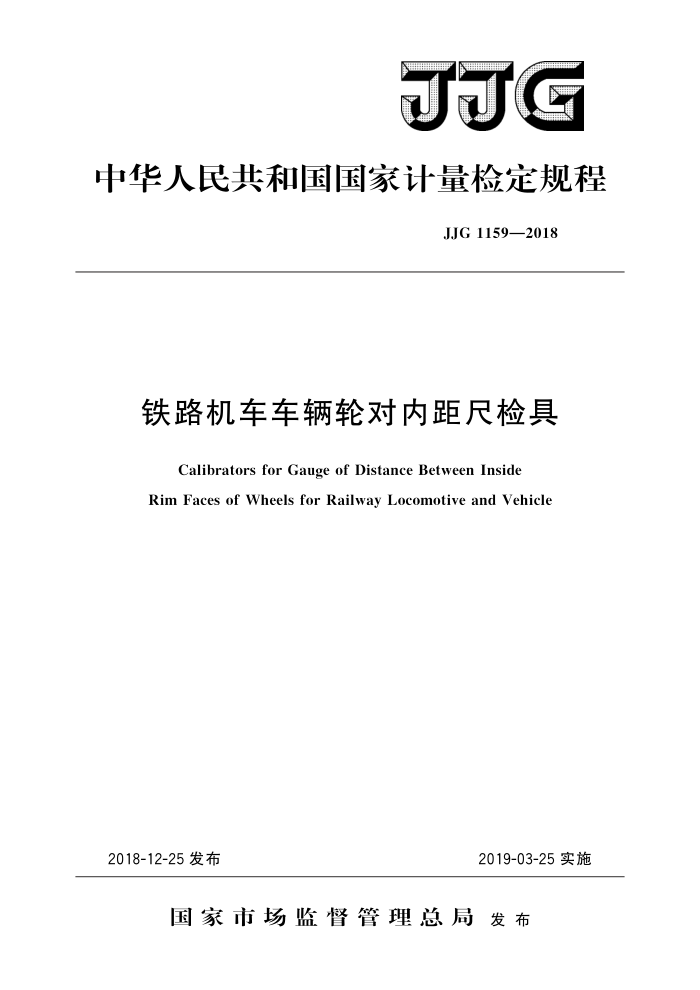

JJG
中华人民共和国国家计量检定规程
JJG 1159—2018
铁路机车车辆轮对内距尺检具
Calibrators for Gauge of Distance Between Inside Rim Faces of Wheels for Railway Locomotive and Vehicle
2018-12-25 发布
2019-03-25实施
国家市场监督管理总局发布 JG 1159—2018
铁路机车车辆轮对内距尺
检具检定规程
JJG 1159—2018
Verification Regulation of Calibrators for Gauge of Distance Between Inside Rim Faces of Wheels for Railway Locomotive and Vehicle
归口单位：全国铁路专用计量器具计量技术委员会铁路专用
长度分技术委员会
主要起草单位：中国铁路西安局集团有限公司质量技术监督所
中国铁路昆明局集团有限公司计量所中国铁道科学研究院集团有限公司标准计量研究所
参加起草单位：柳州科路测量仪器有限责任公司
本规程委托全国铁路专用计量器具计量技术委员会铁路专用长度分技术委员会负责解释 JJG 1159—2018
本规程主要起草人：
麻勇（中国铁路西安局集团有限公司质量技术监督所）杨丽恒（中国铁路昆明局集团有限公司计量所）陆明（中国铁道科学研究院集团有限公司标准计量研究所）
参加起草人：
钟汉平（柳州科路测量仪器有限责任公司） JJG1159—2018
目 录
引言
(Ⅱ) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (6) (6) (7) (8)
范围·· 2 概述· 3 计量性能要求 3.1表面粗糙度. 3.2 两测量面的平行度 3.3 两定位面到V型支架定位线的高度差 3. 4 活动端定位面到测量面中心的距离 3.5 标记宽度和宽度差· 3. 6 微分筒锥面的端面棱边至固定套管标记面的距离· 3.7 微分筒锥面的端面与固定套管毫米标记的相对位置. 3.8 示值重复性· 3. 9 示值漂移 3.10 测微装置示值误差 3.11 块规中心长度 3.12 量杆的长度和长度变动量 4 通用技术要求· 4. 1 外观.. 4. 2 各部分相互作用. 4.3 各部分相对位置…. 5计量器具控制 5.1 检定条件· 5.2 检定项目· 5.3 检定方法 5. 4 检定结果的处理·· 5.5检定周期附录A铁路机车车辆轮对内距尺检具检定记录附录B检定证书和检定结果通知书内页格式
1
.
I JJG1159—2018
引言
本规程根据JJF1002 2《国家计量检定规程编写规则》编制。 本规程为首次发布。
II JJG1159—2018
铁路机车车辆轮对内距尺检具检定规程
1 范围
本规程适用于测量范围为（1345～1365）mm的铁路机车车辆轮对内距尺检具（以下简称内检具）的首次检定、后续检定和使用中检查 2概述
内检具是用于检定铁路机车车辆轮对内距尺的专用计量器具，分为块规式内检具、 测微式内检具和数显测微式内检具。其结构示意图见图1、图2。
9
10
6
9
1
11
12
图 1 块规式内检具结构示意图
1一微调螺钉；2一锁紧螺钉；3一块规；4 一活动测块；5一定位垫块；6一定位面；7一测量面；
V型支架；9—量杆；10—固定测座；11-紧固螺钉；12—支脚
2-
10 11 12 13
0
14
7
8
6
+ 2 E
+
图
3 由 $
由 $ 海典
中邮
I1
图2测微式内检具结构示意图
1一固定测座；2一定位挡板；3一定位垫块；4一定位面；5一测量面；6一V型支架；7一量杆；
8一测微螺杆；9一锁紧装置；10一活动测座；11一固定套管；12一微分筒；13一I型平台；14一微调螺钉
- JJG1159—2018
3计量性能要求
3.1表面粗糙度
测量面和工作面的表面粗糙度Ra应不大于0.1um：定位面的表面粗糙度Ra应不
大于1.6μm；量杆两测头的表面粗糙度Ra应不大于0.2μm。 3.2两测量面的平行度
两测量面的平行度应不大于0.03mm。 3.3两定位面到V型支架定位线的高度差
两定位面到V型支架定位线的高度差应不大于0.20mm。
3.4活动端定位面到测量面中心的距离
活动端定位面到测量面中心的距离应不超过（45士0.20）mm，更换或增加定位垫块后应不超过（60士0.20）mm。 3.5标记宽度和宽度差
测微式内检具标记宽度为（0.08～0.20）mm，固定套管和微分筒上标记的宽度差均应不大于0.03mm。 3.6微分筒锥面的端面棱边至固定套管标记面的距离
测微式内检具微分筒锥面的端面棱边至固定套管标记面的距离应不大于0.4mm。 3.7微分筒锥面的端面与固定套管毫米标记的相对位置
测微式内检具微分筒上的零标记与固定套管纵标记对准时，微分筒的端面与固定套管毫米标记右边缘应相切；若不相切，压线应不大于0.05mm，离线应不大于 0.10mm 3.8示值重复性
数显测微式内检具示值重复性应不大于1um。 3.9示值漂移
数显测微式内检具示值漂移应不大于1um。 3.10测微装置示值误差
测微装置示值最大允许误差为土4um。 3.11块规中心长度
块规中心长度按实际值使用。 3.12量杆的长度和长度变动量
量杆的长度应不超过（1365士0.20）mm，按实际值使用；量杆的长度变动量应不
大于0.010mm。
4通用技术要求 4.1外观
内检具各工作面不应有碰伤、锈蚀、划痕等缺陷；数字和标记应清晰、均匀、完整，微分筒标记应刻至端面边缘；量杆不得有明显可见的弯曲变形。
测微装置的分度值应不大于0.01mm，分辨力应不大于0.001mm。
2 JJG1159—2018
内检具上应标明产品名称、型号、出厂日期、制造厂名（代号或商标）和出厂编号。
后续检定和使用中检查时，内检具允许有不影响使用质量的外观缺陷。 4.2各部分相互作用
内检具各活动部位应移动或转动灵活、平稳；各紧固、锁紧装置应工作可靠；测微螺杆不应有手能感觉到的轴向窜动或径向摆动。 4.3各部分相对位置
量杆按工作位置置于两V型支架上时，量杆两测头应接触内检具两测量面的中心：不得有目力可见的偏离。
计量器具控制
5
计量器具控制包括首次检定、后续检定和使用中检查。 5.1检定条件 5.1.1检定环境
检定内检具的室内温度为（20士5）℃，温度变化量应不大于1℃/h，内检具及其他必要的检定器具平衡温度时间应不少于2h。
检定量杆的室内温度为（20士2）℃，温度变化量应不大于0.5℃/h，量杆与测长机平衡温度时间应不少于4h。 5.1.2检定用设备
检定用主要计量器具见表1。
表1 主要检定器具一览表
主要检定器具测长机立式光学计量块
规格 2000mm
技术要求
说明
MPE:±(0.5 μm+10-5 L)
MPE：±0.25μm
适用于块规式内检具适用于块规式内检具适用于测微式内检具和数显测微式内检具
4等 5等
83块组 20块组
量块表面粗糙度样块塞尺平板内径千分尺专用V型支架垫块深度卡尺高度卡尺游标卡尺万能工具显微镜
-17%~+12% MPE：±16μm
(0.02~1.00）mm
1500mm 1500mm
2级
测微头MPE：±6μm 适用于块规式内检具高度差≤0.02mm 高度差≤0.01mm
各4个
2mm,4mm 分度值0.02mm 分度值0.02mm 分度值0.02mm
MPE:±0.03mm MPE：±0.03mm MPE：±0.03mm
MPE：±(1μm+10-5L)
3
