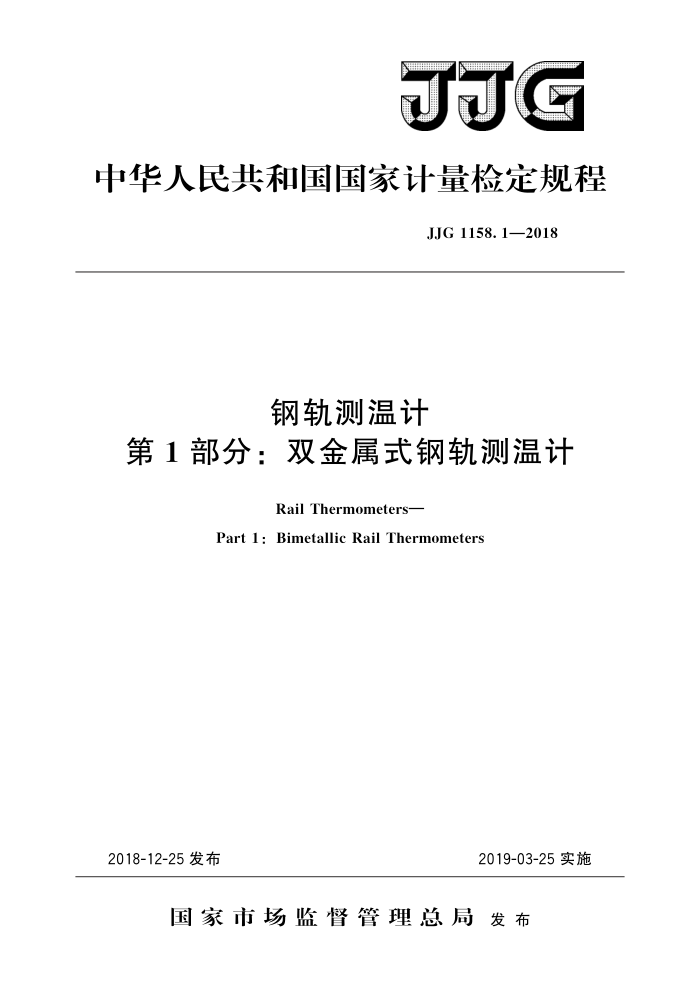

JJG
中华人民共和国国家计量检定规程
JJG 1158.1—2018
钢轨测温计
第1部分：双金属式钢轨测温计
Rail Thermometers-
Part 1: Bimetallic Rail Thermometers
2018-12-25发布
2019-03-25实施
国家市场监督管理总局发布 JJG 1158.1—2018
钢轨测温计检定规程
第1部分：双金属式钢轨测温计 Verification Regulation of Rail Thermometers
JJG 1158.1—2018
Part 1: Bimetallic Rail Thermometers
归口单位：全国铁路专用计量器具计量技术委员会
主要起草单位：中国铁路广州局集团有限公司中心计量所
中国铁道科学研究院集团有限公司标准计量研究所中国铁路哈尔滨局集团有限公司质量技术监督所
参加起草单位：中国铁路上海局集团有限公司技术监督所
中国铁路南昌局集团有限公司技术监督所
中国铁路成都局集团有限公司计量所
本规程委托全国铁路专用计量器具计量技术委员会负责解释 JJG 1158.1—2018
本规程主要起草人：
洪松（中国铁路广州局集团有限公司中心计量所）李俊霞（中国铁道科学研究院集团有限公司标准计量研究所）谈颖（中国铁路哈尔滨局集团有限公司质量技术监督所)
参加起草人：
武文婷（中国铁路上海局集团有限公司技术监督所）霍艳红（中国铁路南昌局集团有限公司技术监督所）赵蕊（中国铁路成都局集团有限公司计量所） JJG1158.1—2018
目 录
引言 1 范围 2 概述· 3 计量性能要求， 3.1示值误差…· 3.2 回程误差· 3.3 重复性 3.4 时间常数 3.5吸附力 3.6 分度值.
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (4) (4) (5) (6)
通用技术要求 4.1外观 4. 2 标识·· 4.3 表盘· 5计量器具控制 5.1检定条件 5. 2 检定项目 5.3 检定方法· 5.4 检定结果的处理..· 5.5检定周期附录A双金属式钢轨测温计检定记录格式附录B检定证书和检定结果通知书内页格式
7
I JJG1158.1—2018
引言
JJG1158《钢轨测温计》由以下两部分组成
第1部分：双金属式钢轨测温计；第2部分：数字式钢轨测温计。
在使用本规程进行钢轨测温计检定时，应根据钢轨测温计的类型选择本规程相应的部分。
本规程依据TG/GW115一2012《高速铁路无碓轨道线路维修规则》（试行）编制而成。
本规程为首次发布。
II JJG1158.1—2018
钢轨测温计检定规程
第1部分：双金属式钢轨测温计
1范围
本规程适用于双金属式钢轨测温计的首次检定、后续检定和使用中检查。
2概述
双金属式钢轨测温计（以下简称轨温计）是用盘螺旋型双金属作为感温元件，用指
针指示的测量钢轨温度的温度计。轨温计按测量范围可分为（一40～70）℃、（一30～ 70）℃和（一20～70）℃三种规格。
3计量性能要求
3.1示值误差
轨温计的最大允许误差为士1.0℃。 3.2回程误差
轨温计的回程误差应不大于1.0℃。 3.3重复性
轨温计的重复性应不大于0.4℃。 3.4时间常数
轨温计的时间常数应不大于90s。 3.5吸附力
轨温计的吸附力首次检定应不小于1.96N，后续检定应不小于1.47N。 3.6分度值
轨温计分度值应不大于1℃。
4通用技术要求
4.1外观
轨温计表蒙应透明，不应有妨碍正确读数的缺陷。各零部件不应有锈蚀和镀层脱落现象，使用中的轨温计允许有不影响准确度的上述缺陷。感温工作面不应有局部凸凹现象，不应有氧化膜、油垢和灰尘等影响测温准确度的物质。 4.2标识
表盘上应标有制造厂名或厂标、轨温计型号、出厂编号、温度单位（℃）。 4.3表盘
轨温计表盘上的刻线数字和其他标志应清晰、准确。指针应伸人最短分度线1/3～ 2/3内。指针指示端宽度不应超过最短分度线宽度。
1 JJG1158.1—2018
5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
5.1检定条件 5.1.1环境条件
检定应在环境温度为（20士5）℃、相对湿度不大于85%的环境中进行 5.1.2检定用设备
检定用设备包括：标准器为铁路专用铂电阻测温仪（以下简称“铂电阻测温仪”）、 钢轨测温计校验仪（以下简称“校验仪”）、钢制品和秒表。其技术要求见表1。
表1检定用设备一览表
名称
测量范围
技术要求
说明
按实际值使用，示值误差应不超过士0.5℃
U≤0.10℃
铂电阻测温仪
(40~70)℃
磁吸附力：≥1.96N 均匀性：≤0.15℃ 波动性：≤0.05 ℃/ 20 min
(40~70)℃ (30~70)℃ (-20～70)℃
根据被检轨温计的测量范围确定
校验仪
被吸附面应平整且不小于轨温计工作面，无锈蚀、油污
200g和150g MPE：±2g
钢制品秒表
合格
5.1.3检定记录
检定原始记录格式参见附录A。 5.2 检定项目
检定项目见表2。
表2检定项目一览表首次检定
序号 1 2 3 4 5 6 7 8 9 注：“十”表示应检定，“二”表示可不检定。 2
检定项目外观标识表盘示值误差回程误差重复性时间常数吸附力分度值
后续检定
使用中检查
+ + + + + + + + +
+ +
+ +
+
+
+ JJG1158.1—2018
5.3检定方法 5.3.1外观
目力观察。 5.3.2标识
目力观察。 5.3.3表盘
目力观察。 5.3.4示值误差
轨温计的上、下限及零点必须检定，另外在30℃、40℃和50℃中任选不少于 1点进行检定。
首次检定的轨温计先检定零点，然后检定下限，再按检定点逐点升温至上限检定，再向下逐点检定完成一个循环。后续检定的轨温计只进行单行程检定。
将铂电阻测温仪的传感器和轨温计的感温工作面吸附在校验仪工作槽中（工作槽内不应加入导热介质），盖上有机玻璃盖，待示值稳定后读数，读数前轻敲轨温计表蒙读数时校验仪工作槽温度偏离检定点不应大于0.5℃（工作槽温度以铂电阻测温仪示值为准）。记录铂电阻测温仪和被检轨温计的示值，读数顺序如下：
标准→被检1→被检2→.→被检n
★
标准被检1被检2←←被检n 在读被检轨温计示值时，视线应垂直表盘，读数应估读到分度值的1/5。读数要迁
速，时间间隔要均匀，读数后取其平均值分别得到铂电阻测温仪和被检轨温计的示值。 轨温计的示值误差按公式（1）计算。
(1)
△t=t-(to+△t.)
式中： At 轨温计的示值误差，℃； t—轨温计读数的平均值，℃； t。——铂电阻测温仪的读数平均值，℃； △t。—铂电阻测温仪的修正值，℃。
5.3.5回程误差
与示值误差的检定同时进行。同一检定点正反行程两次示值之差的绝对值即为回程
误差。 5.3.6重复性
在任一检定点进行4次重复测量，最大值与最小值之差即为重复性。
5.3.7时间常数
将校验仪设定为70℃，记录室温状态下轨温计的示值，将轨温计放入校验仪中，按下秒表，待轨温计示值上升至t1时，秒表的读数即为时间常数，t1的计算见公式（2)。
(2) 3
t=t。+(70℃-t。)×63.2%
