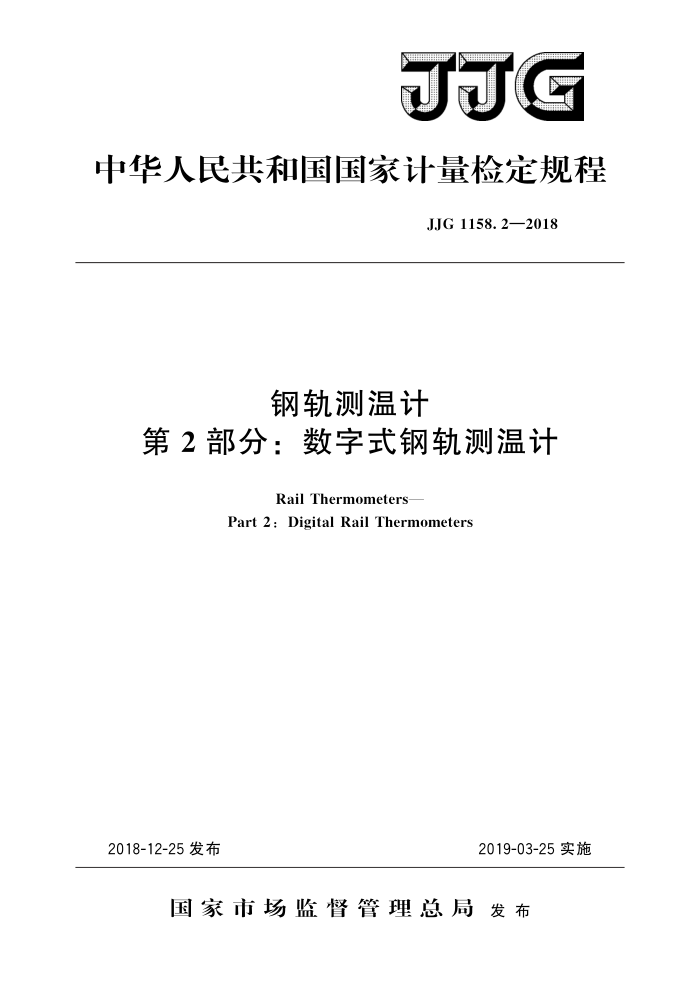

JJG
中华人民共和国国家计量检定规程
JJG 1158.2—2018
钢轨测温计
第2部分：数字式钢轨测温计
Rail Thermometers
Part 2: Digital Rail Thermometers
2018-12-25发布
2019-03-25实施
国家市场监督管理总局发布 JJG 1158.2—2018
钢轨测温计检定规程
第2部分：数字式钢轨测温计 Verification Regulation of Rail Thermometers
JJG1158.2—2018
Part 2: Digital Rail Thermometers
归口单位：全国铁路专用计量器具计量技术委员会
主要起草单位：中国铁路广州局集团有限公司中心计量所
中国铁道科学研究院集团有限公司标准计量研究所中国铁路哈尔滨局集团有限公司质量技术监督所
参加起草单位：中国铁路上海局集团有限公司技术监督所
中国铁路南昌局集团有限公司技术监督所
中国铁路成都局集团有限公司计量所
本规程委托全国铁路专用计量器具计量技术委员会负责解释 JJG 1158.2—2018
本规程主要起草人：
洪松（中国铁路广州局集团有限公司中心计量所）李俊霞（中国铁道科学研究院集团有限公司标准计量研究所）谈颖（中国铁路哈尔滨局集团有限公司质量技术监督所）
参加起草人：
武文婷（中国铁路上海局集团有限公司技术监督所）
霍艳红（中国铁路南昌局集团有限公司技术监督所）
赵蕊（中国铁路成都局集团有限公司计量所） JJG 1158.2—2018
目 录
引言
范围 2 概述 3 计量性能要求 3.1 示值误差 3. 2 示值变动量 3.3 工作电压 3. 4 吸附力 3. 5 分辨力 4 通用技术要求 4. 1 外观 4. 2 标识 4.3 数字显示 5计量器具控制 5.1 检定条件 5. 2 检定项目 5.3 检定方法 5.4检定结果的处理 5.5 检定周期附录A数字式钢轨测温计检定记录格式附录B检定证书和检定结果通知书内页格式
1
+
.
. JJG1158.2—2018
引言
JJG1158《钢轨测温计》由以下两部分组成
第1部分：双金属式钢轨测温计；第2部分：数字式钢轨测温计。
在使用本规程进行钢轨测温计检定时，应根据钢轨测温计的类型选择本规程相应的部分。
本规程依据TG/GW115一2012《高速铁路无碓轨道线路维修规则》（试行）编制而成。
本规程为首次发布。
II JJG 1158.2—2018
钢轨测温计检定规程
第2部分：数字式钢轨测温计
1范围
本规程适用于数字式钢轨测温计的首次检定、后续检定和使用中检查。
2概述
数字式钢轨测温计（以下简称轨温计）是用温度传感器为感温元件，用二次仪表显
示钢轨温度的温度计，轨温计的测量范围为（一40～70）℃。
3计量性能要求 3.1示值误差
轨温计的最大允许误差为士1.0℃。 3.2示值变动量
轨温计的示值变动量应不大于2个字。 3.3工作电压
轨温计工作电压为其使用说明书上规定的电压，电量不足时，显示屏上应有电量低指示。轨温计在出现电量低指示时示值误差应不超过士1.0℃。 3.4吸附力
轨温计的吸附力在首次检定时应不小于1.96N，后续检定时应不小于1.47N。 3.5分辨力
轨温计显示分辨力应不大于0.1℃。
4 通用技术要求 4.1外观
轨温计外形结构应完好，数字显示面板不应有妨碍正确读数的缺陷，各零部件保护层不应有锈蚀和镀层脱落现象，感温工作面不应有局部凸凹现象，不应有氧化膜、油垢和灰尘等影响测温准确度的物质。轨温计传感器与二次仪表连接应可靠。
使用中的轨温计允许有不影响准确性的缺陷。 4.2标识
轨温计上应标有制造厂名或厂标、轨温计型号、出厂编号、温度单位（℃）。 4.3数字显示
轨温计温度显示应连续无叠字、亮度均匀，不应有不亮、缺笔画等现象，小数点位置应正确。
5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
I JJG1158.2—2018
5.1检定条件 5.1.1环境条件
检定应在环境温度为20℃士5℃，相对湿度不大于85%的环境中进行。
5.1.2计量标准器及主要配套设备
检定用设备包括：标准器为铁路专用铂电阻测温仪（以下简称“铂电阻测温仪”）钢轨测温计校验仪（以下简称“校验仪”）、钢制品和直流稳压电源。其技术要求见表1。
表1 检定用设备一览表
名称铂电阻测温仪
说明
测量范围
技术要求
按实际值使用，示值误差应不超过士0.5℃
U≤0.10℃
(40～~70)℃
磁吸附力：≥1.96N
(-40～~70)℃
均匀性：≤0.15℃ 波动性：≤0.05℃/20min
根据被检轨温计的测量范围确定
校验仪 (-30～~70)℃
(-20~70)℃
被吸附面应平整且不小于轨温计工作面，无锈蚀、油污
钢制品 200g和150g MPE：±2g
5.1.3检定记录
检定原始记录格式参见附录A。 5.2 检定项目
检定项目见表2。
表2# 检定项目一览表首次检定
序号 1 2 3
检定项目外观标识数字显示示值误差示值变动量工作电压吸附力分辨力
后续检定
使用中检查
+ + +
+ + x x + + + +
+ + + + +
5 6 7 8 注：“十”表示应检定，
+
+
表示可不检定。
7
2 JJG1158.2—2018
5.3检定方法 5.3.1外观
目力观察。 5.3.2标识
目力观察。 5.3.3数字显示
目力观察。 5.3.4示值误差
轨温计的上、下限及零点必须检定，另外在30℃、40℃和50℃中任选不少于1 点进行检定。
将铂电阻测温仪和轨温计的传感器吸附在校验仪工作槽中（工作槽内不应加人导热介质），盖上有机玻璃盖，待示值稳定后读数。读数时校验仪工作槽温度偏离检定点不应超过士0.5℃（工作槽温度以铂电阻测温仪示值为准）。记录铂电阻测温仪和被检轨温计的示值，读数顺序如下：
标准→被检1→被检2→.→被检n
Y
标准被检1被检2·被检n
读数要迅速，时间间隔要均匀，读数后取其平均值分别得到铂电阻测温仪和被检轨
温计的示值。轨温计的示值误差按公式（1）计算。
△t=t-(to+△to)
(1)
式中： △t轨温计的示值误差，℃； t轨温计读数的平均值，℃； t。铂电阻测温仪的读数平均值，℃； △to铂电阻测温仪的修正值，℃。
5.3.5示值变动量
温场稳定的情况下，在5min内观察轨温计的示值波动，示值变化不应有间隔。
5.3.6工作电压
在任一检定点进行。用可调直流稳压电源连接在轨温计上代替电池供电。将可调直流稳压电源的输出电压从轨温计额定工作电压逐渐调小：直至轨温计显示屏有电量低指示，读取轨温计的示值。 5.3.7吸附力
首次检定时用轨温计吸附200g的钢制品，后续检定时用轨温计吸附150g的钢制品，钢制品能被吸起 5.3.8分辨力
目力观察。
