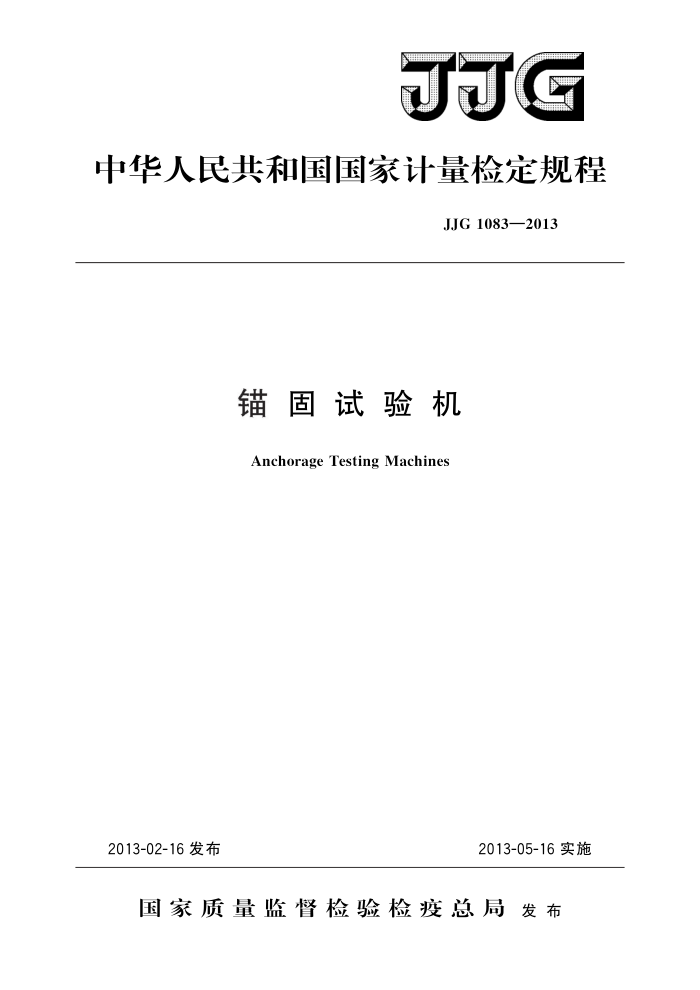

JJG
中华人民共和国国家计量检定规程
JJG1083—2013
锚固试验机
Anchorage Testing Machines
2013-02-16发布
2013-05-16实施
国家质量监督检验检疫总局发布 JJG1083—2013
锚固试验机检定规程 Verification Regulation of Anchorage
JJG 1083—2013
Testing Machines
归口单位：全国力值硬度计量技术委员会
主要起草单位：福建省计量科学研究院
吉林省计量科学研究院中国计量科学研究院
参加起草单位：长春新特试验机有限公司
浙江绍兴市肯特机械电子有限公司
深圳市计量质量检测研究院
本规程委托全国力值硬度计量技术委员会负责解释 JJG 1083—2013
本规程主要起草人：
姚进辉（福建省计量科学研究院）陈心东（福建省计量科学研究院）曲卓 (吉林省计量科学研究院) 蒋希明（中国计量科学研究院）
参加起草人：
关树萍（长春新特试验机有限公司）
李海根（浙江绍兴市肯特机械电子有限公司）
黄仕源（深圳市计量质量检测研究院） JJG1083—2013
目 录
引言 1 范围· 2
(I) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (6) (6) (7) (8) (9) (10)
引用文件 3 术语和计量单位·.
概述· 5 计量性能要求 5.1 试验机测力系统计量特性 5.2 同轴度最大允许误差 5.31 位移测量装置计量特性 5.4 试验机噪声， 6 通用技术要求 6.1外观.· 6.2试验机性能 7计量器具控制 7.1检定条件 7.2检定项目和检定方法 8检定结果的处理· 9 检定周期. 附录A检定参考示意图附录B锚固试验机检定记录格式附录 C 锚固试验机检定证书内页格式附录D 锚固试验机检定结果通知书内页式样
4
- JJG1083—2013
引言
本规程根据JJF1002《国家计量检定规程编写规则》进行编写本规程在制定过程中充分考虑了国家标准GB/T2611《试验机 通用技术要求》、
GB/T3159《液压式万能试验机》、GB/T14370一2007《预应力筋用锚具、夹具和连接器》和JT/T329一2010《公路桥梁预应力钢绞线用锚具、夹具和连接器》有关试验机的相关技术要求、技术指标和检验方法
本规程系首次发布。
II JJG1083—2013
锚固试验机检定规程
1 范围
本规程适用于锚固试验机（以下简称为试验机）的首次检定，后续检定和使用中检查。
2 引用文件
本规程引用下列文件： GB/T2611 试验机通用技术要求 GB/T 3159 9液压式万能试验机 GB/T14370一2007预应力筋用锚具、夹具和连接器 JT/T329一2010公路桥梁预应力钢绞线用锚具、夹具和连接器凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
术语和计量单位
3
本规程所使用的符号、单位与说明见表1。
表1符号、单位与说明
符 M 单 位 Fn
说 明
kN 试验机力测量范围上限值 kN 试验机力测量范围下限值 kN 试验机力指示装置的进程示值 kN 试验机力指示装置的回程示值 kN 标准测力仪的进程示值 kN 标准测力仪的回程示值 kN 同一测量点3次测量中，试验机力指示装置进程示值F，的算术平均值 kN 同一测量点3次测量中，标准测力仪的进程示值F的算术平均值 kN 同一测量点3次测量中，试验机力指示装置的进程示值F的最大值
F. F: F' F F" F. F F imax F imin Fmx Fmin r α
同一测量点3次测量中，试验机力指示装置的进程示值F：的最小值同一测量点3次测量中，标准测力仪的进程示值F的最大值
kN kN kN 同一测量点3次测量中，标准测力仪的进程示值F的最小值 kN 试验机力指示装置的分辨力 % 试验机力指示装置的相对分辨力
1 JJG1083—2013
表1(续）
符 号 单位 R
说 明
% % FS 试验机的试验力示值零值误差 kN 卸除负荷后，试验机力指示装置所显示示值 % 试验机的试验力示值误差 % 试验机的试验力示值进回程差 kN 试验机力指示装置零点示值的变化量 %
试验机的试验力示值重复性
Z. Fro 0 U Fod Zd L L. △L Limax Limin RL
试验机力指示装置的仪器漂移
mm 游标卡尺示值 mm 同一测量点3次测量中，位移测量装置示值的平均值
位移测量装置示值误差
mm mm 同一测量点3次测量中，位移测量装置示值的最大值
同一测量点3次测量中，位移测量装置示值的最小值位移测量装置的重复性
mm mm
概述锚固试验机是采用液压加载方式，并配置合适的控制系统，对预应力筋一锚具（或
4
来具）组装件和预应力筋一连接器组装件施加轴向力，测定其静载铺固性能和周期荷载性能的试验设备。
锚固试验机主要由机架、液压动力源、力和位移测量装置和控制系统等组成。
计量性能要求
5
5. 1 试验机测力系统计量特性
试验机测力系统计量特性见表2。
表2试验机测力系统计量特性
试验机级别
检定项目
1级 ±0. 2 ±0. 5 ±1. 0 1. 0 ±1. 5 ±0. 1
2级 ±0. 5 ±1. 0 ±2. 0 2. 0 ±3. 0 ±0. 2
仪器漂移/% 相对分辨力/% 示值误差/% 重复性/% 进回程差/% 零值误差/%FS
2 JJG1083—2013
5.2同轴度最大允许误差
同轴度最大允许误差见表3。
表3同轴度最大允许误差
试验机级别
检定项目
1级 ±3
2级 ±5
同轴度/mm
5.3位移测量装置计量特性 5.3.1示值误差应不超过士0.1mm。 5.3.2重复性应不大于0.1mm。 5.4试验机噪声
试验机噪声声压级不应超过80dB（A）。 6通用技术要求 6.1外观 6.1.1试验机应有铭牌，铭牌上应标明：试验机名称、型号、准确度级别、出厂日期、 出厂编号、制造者名称。 6.1.2试验机应水平安装在稳固的基础上，其安装水平度应优于1mm/m。 6.1.3试验机周围应留有不小于1.5m的空间。 6.2试验机性能 6.2.1试验机应有足够的试验空间，便于进行各种试验以及标准测力仪的安装与使用。 6.2.2试验机应有力施加速度指示装置。在施加和卸除力的过程中应平稳，应无冲击、 振动和停滞现象。 6.2.3试验机液压系统应可靠密封，不应有漏油现象。 6.2.4试验机电气设备应安全可靠，无漏电现象。 6.2.5试验机在工作时，应配备安全保护装置，避免试验过程中试件或夹片意外飞出造成危险。 7 计量器具控制 7.1检定条件 7.1.1环境条件
试验机应在10℃～35℃、相对湿度不大于80%的环境下检定。 7.1.2检定用标准器具
a）检定1级试验机使用不低于0.3级标准测力仪；检定2级试验机使用不低于0.5 级标准测力仪；
b）分度值不超过0.02mm/m的水平仪； c）2级声级计（A计权网络）； d）激光准直仪；
3
