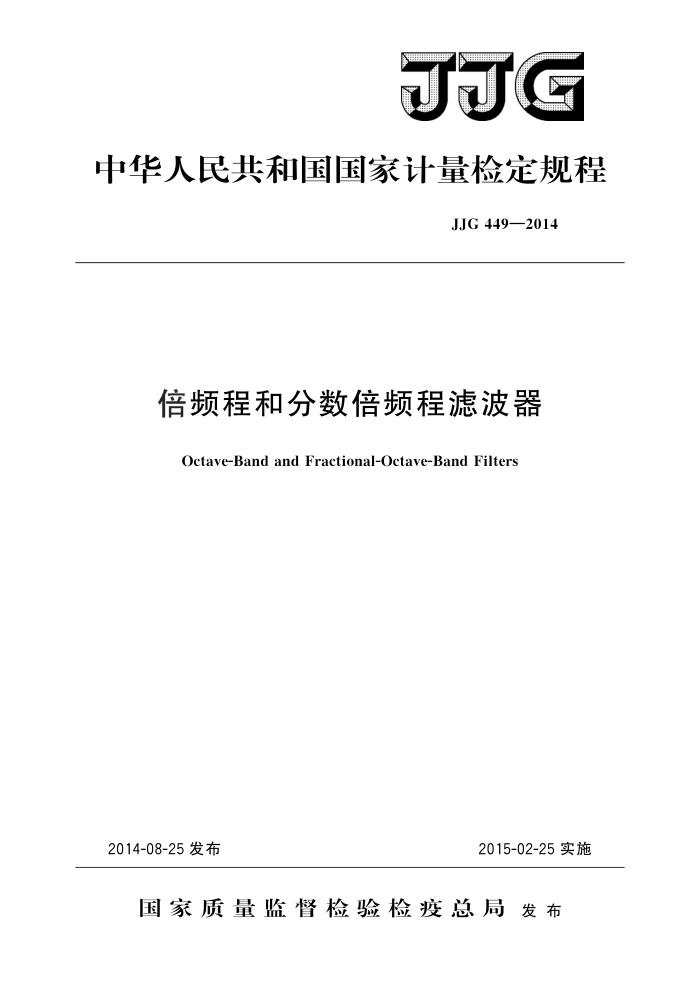

JJG
中华人民共和国国家计量检定规程
JJG449—2014
倍频程和分数倍频程滤波器
Octave-Band and Fractional-Octave-Band Filters
2015-02-25实施
2014-08-25发布
国家质量监督检验检疫总局发布 JJG449—2014
倍频程和分数倍频程
滤波器检定规程
JJG 449—2014 代替JJG449—2001
Verification Regulation of Octave-Band and Fractional-Octave-Band Filters
归口　单位：全国声学计量技术委员会起草单位：衡阳衡仪电气有限公司
苏州赛宝校准技术服务有限公司
广州计量检测技术研究院
中国计量科学研究院
湖北省质量技术监督局深圳市计量质量检测研究院
本规程委托全国声学计量技术委员会负责解释 JJG 449—2014
本规程起草人：
刘湘衡（衡阳衡仪电气有限公司）周伦彬（苏州赛宝校准技术服务有限公司）周长华（广州计量检测技术研究院）牛锋（中国计量科学研究院）时根火（湖北省质量技术监督局）张国庆（深圳市计量质量检测研究院）
罗 鹏（衡阳衡仪电气有限公司） JJG449—2014
目 录
引言 1 范围· 2 引用文件· 3 术语和计量单位 3.1术语和定义··· 3.2量和单位 4 概述· 5 计量性能要求 5.1中心频率处的相对衰减· 5. 2 相对衰减 5.3级线性 6通用技术要求 6.1标志· 6.2外观和供电：
(Ⅱ) (1) (1) (1) (1) (2) (2) (3) (3) (4) (5) (5) (5) (6) (6) (6) (6) (7) (11) (11) (12) (13) (14) (15) (19)
计量器具控制 7.1 检定项目和使用中检查的项目· 7. 2 检定条件.. 7. 3 检定方法： 7.4 检定结果的处理…. 7.5检定周期 7.6 使用中检查· 附录A分数倍频程滤波器的中心频率附录B分数倍频程滤波器在相对衰减限值转折点的归一化频率附录 C 检定证书和检定结果通知书内页的格式附录D 测量不确定度的评定示例
.
..
- JJG449—2014
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》所给出的规则编制，并按照JJF1059.1一2012《测量不确定度评定与表示》的要求评定和表示测量不确定度。
本规程参照采用国际标准IEC612601《电声学倍频程和分数倍频程滤波器第
1部分：规范》（Electroacoustics—Octavebandandfractionaloctavebandfilters—Part 1：Specifications）①、IEC61260-3《电声学倍频程和分数倍频程滤波器第3部分：周期试验》（Electroacoustics—OctavebandandfractionaloctavebandfiltersPart3： Periodictests）②和国际建议OIMLR1302001（E）版《倍频程和1/3倍频程滤波器》 (Octaveband and onethird octaveband filters)。
本规程代替JJG449一2001《倍频程和1/3倍频程滤波器》。与JJG449一2001相比，主要技术变化如下：
增加了除1/3之外其他分数倍频程滤波器的内容（见第1章、附录A和附录
B) ;
删除了有关0级滤波器的内容（见2001年版的第1章和第5章）；删除有关定型鉴定和样机试验的内容（见2001年版的第1章、7.3和附录C）；删除了滤波器的带宽等10条术语及定义，补充定义了带通滤波器等5条术语
（见第3章，2001年版的第3章）；
增加了有关中心频率处相对衰减的内容（见5.1和7.3.2）；修改了相对衰减的限值（见表2，2001年版的表2）；修改了级线性的要求（见5.3，2001年版的5.4）；删除了有关输出信号的和的内容（见2001年版的5.7和7.2.2.5）；删除了有关平坦频率响应的内容（见2001年版的5.8和7.2.2.6）；修改了检定项目和使用中检查的项目（见7.1.1，2001年版的7.1）；修改了对计量标准器和主要配套设备的要求（见7.2.1，2001年版的
7.2.1.1);
修改了检定环境条件（见7.2.2，2001年版的7.2.1.2）；增加了测量不确定度要求（见7.2.4）；修改了相对衰减的检定方法（见7.3.3，2001年版的7.2.2.3）；修改了级线性误差的检定方法（见7.3.4，2001年版的7.2.2.4）；
一
修改了使用中检查的方法（见7.6.2，2001年版的7.4.3）。 JJG449的历次版本发布情况为：
JJG449—2001; -JJG449—1986。
①该文件目前尚处于FDIS阶段。 ②该文件目前尚处于CD阶段。 II JJG449—2014
倍频程和分数倍频程滤波器检定规程
1范围
本规程适用于声频范围内的1级和2级倍频程滤波器和分数倍频程滤波器的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件： LJF1001一2011通用计量术语及定义 JJF1034一2005声学计量名词术语及定义 GB3102.5电学和磁学的量和单位 GB3102.7声学的量和单位 GB/T3241一2010电声学倍频程和分数倍频程滤波器凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位
3.1术语和定义
JJF1001一2011、JJF1034一2005和JJF1059.1一2012界定的及以下术语和定义适用于本规程。 3.1.1带通滤波器bandpassfilter
具有单一的传输频带（或具有小的相对衰减的通带）的滤波器，其传输频带从大于零的下限频率延伸到有限的上限频率。［GB/T3241一2010，定义3.1] 3.1.2倍频程频率比octavefrequencyratio
标称值为一个倍频程或为2：1的频率比。 3.1.3带宽指示值bandwidthdesignator
用于指示倍频程带宽的分数，包括1在内的正整数的倒数。 注：带宽指示值用于指示一组滤波器中各滤波器的标称带宽，例如，1/b=1/12，说明这些滤波
器为1/12倍频程带通滤波器。 3.1.4参考频率referencefrequency
用于归一化滤波器组中所有滤波器的衰减响应的单一频率。 注：在本规程中，参考频率设定为1kHz。
3.1.5准确的［频带」中心频率exactmidband frequency
与参考频率有规定关系的，使在某一规定带宽的滤波器组中，任何相邻两个带通滤波器的准确的中心频率之比相同的频率。 3.1.6标称［频带］中心频率nominalmidbandfrequency
为标识带通滤波器而修约的中心频率。[GB/T3241一2010，定义3.6]
1 JJG 449—2014
3.1.7归一化频率normalizedfrequency
对于带通滤波器，与相应的准确的中心频率的频率之比。 3.1.8倍频程滤波器octavebandfilter
上限截止频率与下限截止频率之比为倍频程频率比的带通滤波器。 3.1.9分数倍频程滤波器fractionaoctavebandfilter
上限频率与下限频率之比为倍频程频率比的某一分数幂次，该幂次等于相应的带宽指示值的带通滤波器。 3.1.1o［时间平均」信号级［timeaveraged]signallevel
在任何频率，规定的时间方均信号与规定的参考值的平方之比的以10为底的对数
的10倍。 3.1.11滤波器衰减filterattenuation
在任何频率，带通滤波器的输人信号级与相应的输出信号级之差。
3.1.12参考衰减referenceattenuation
为确定相对衰减，而对仪器中所有的滤波器规定的通带内的标称滤波器衰减。
3.1.13相对衰减relativeattenuation
滤波器衰减与参考衰减之差。
3.1.14参考级范围reference level range
为测试滤波器组中带通滤波器的电性能特性而规定的某一适用的级范围。
3.1.15参考输人信号级referenceinputsignallevel
在参考级范围内规定的输入信号的参考级。
3.1.16级线性误差levellinearitydeviation
在任何级范围，在中心频率处，指示的输出信号级与期望输出信号级之差。
3.1.17线性工作范围linearoperatingrange
对规定的滤波器和规定的级范围，级线性误差不超过规定的适用限值时的稳定正弦输入信号级的范围。 3.1.18级范围控制器levelrangecontrol
为保持滤波器全部工作在线性工作范围内，而用于调节带通滤波器的灵敏度以响应
于输人信号级变化的装置。 3.2量和单位
本规程采用GB3102.5和GB3102.7规定的量和单位。具体如下：
信号级的单位为分贝（dB）；
一
一频率的单位为赫兹（Hz）；
相对衰减的单位为分贝（dB）；级线性误差的单位为分贝（dB）。
4概述
4.1倍频程滤波器和分数倍频程滤波器（以下简称滤波器）是一种能提供各种信号（例如时变的、间歇的或稳态的信号，宽带的或离散频率的信号，持续时间长的或短的 2
