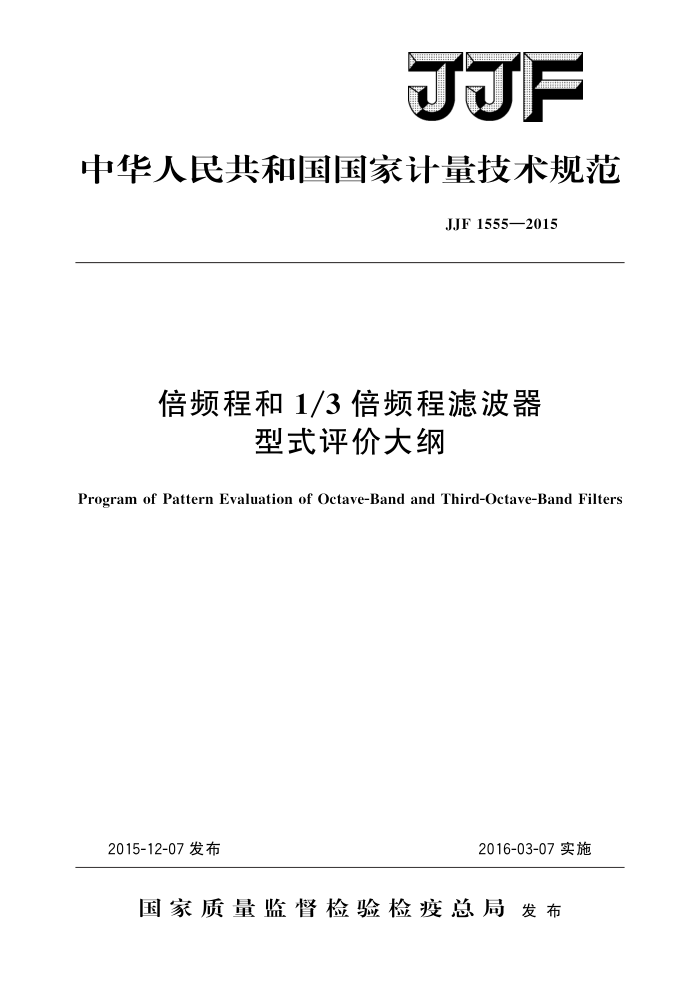

JJF
中华人民共和国国家计量技术规范
JJF1555—2015
倍频程和1/3倍频程滤波器
型式评价大纲
Program of Pattern Evaluation of Octave-Band and Third-Octave-Band Filters
2016-03-07实施
2015-12-07发布
国家质量监督检验检疫总局发布 JJF1555—2015
倍频程和1/3倍频程滤波器
JJF1555—2015 代替JJG449—2001
型式评价大纲
Program of Pattern Evaluation of Octave-Band
型式评价部分
and Third-Octave-Band Filters
归口　单位：全国声学计量技术委员会起草单 位：衡阳衡仪电气有限公司
苏州赛宝校准技术服务有限公司
深圳市计量质量检测研究院中国计量科学研究院青岛国家海洋设备质检中心有限公司
国家数字电子产品质量监督检验中心
本大纲委托全国声学计量技术委员会负责解释 JJF1555—2015
本大纲起草人：
刘湘衡（衡阳衡仪电气有限公司）谭校明（衡阳衡仪电气有限公司）徐文焱（苏州赛宝校准技术服务有限公司）张国庆（深圳市计量质量检测研究院）牛锋（中国计量科学研究院）周伦彬（青岛国家海洋设备质检中心有限公司）陈婕（国家数字电子产品质量监督检验中心） JJF1555—2015
目 录
(Ⅲ) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) (6) (7) (7) (9) (10) (10) (10) (11) (12) I
引言
范围… 2 引用文件.. 3术语与定义 3.1 通带截止频率 3.2 滤波器的归一化带宽 3.3 归一化响应· 3. 4 归一化有效带宽： 3.5 归一化参考有效带宽· 3.6 有效带宽误差· 3.7 级范围 3.8 测量范围· 3.9 模拟滤波器。 3.10 取样数据滤波器 3.11 数字滤波器 3.12 时不变工作 3.13 滤波器衰减时间 3.14 参考方位 3.15 接受限 4 概述 4.1原理与应用 4.2分类与分级 5法制管理要求.. 5.1计量单位 5.2外部结构 5.3 标志· 5.4技术资料 6计量要求… 6.1 相对衰减 6.2 有效带宽误差 6.3输出信号的和 6.4 线性工作范围 6.5 过载指示器 6.6时不变工作 6.7电池电压的影响
- JJF1555—2015
(12) (12) (12) (12) (15) (16) (16) (16) (17) (17) (19) (19) (19) (21) (22) (23) (25) (26) (27) (28) (29) (30) (32) (33) (33) (34) (34) (35) (36) (36) (38) (38) (38) (39) (40) (42) (45) (47) (49)
7 通用技术要求· 7.1外观和结构 7.2功能性要求 7.3环境适应性 8 型式评价项目表 9 提供样机的数量及样机的使用方式 9.1提供样机的数量 9. 2 样机的使用方式 10 试验项目的试验方法和条件以及数据处理和合格判据 10.1 般要求 10.2 外观和结构 10.3 功能性要求 10.4 相对衰减 10.5 有效带宽误差 10.6 输出信号的和 10.7 线性工作范围 10.8 过载指示器 10.9 时不变工作 10.10 电池电压的影响 10.11 静电放电抗扰度 10.12 工频磁场抗扰度· 10.13 射频电磁场辐射抗扰度. 10.14 射频场感应的传导骚扰抗扰度 10.15 电压暂降抗扰度 10.16 电压短时中断抗扰度· 10.17 浪涌（冲击）抗扰度 10.18 电快速瞬变脉冲群抗扰度 10.19 射频发射 10.20 对公共电网的骚扰 10.21 环境空气温度和相对湿度的影响 11 试验项目所用的计量器具和设备表 12 型式评价记录和型式评价报告 12.1 型式评价记录 12.2 型式评价报告附录A 滤波器的中心频率附录B 滤波器的通带截止频率附录 C 采用指数扫描的时不变工作试验的示例附录 D 与正弦扫描试验有关的不确定度附录E 型式评价记录的格式 II JJF1555—2015
引言
JJF1016一2014《计量器具型式评价大纲编写导则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本大纲制定的基础性系列规范。
本大纲按照国际标准IEC61260-1：2014《电声学倍频程和分数倍频程滤波器第1部分：规范》（Electroacoustics一Octave-bandandfractional-octave-bandfilters Part1：Specifications）、IEC/CDV61260-2《电声学倍频程和分数倍频程滤波器第 2部分：型式评价试验》（Electroacoustics一Octave-bandandfractional-octave-band filtersPart2：Patternevaluationtests）的内容要求编制而成，同时参考了国家计量检定规程JJG449一2014《倍频程和分数倍频程滤波器》、国家标准GB/T3241一2010 《电声学倍频程和分数倍频程滤波器》（IEC61260：1995，MOD）和国际建议OIML R1302001（E）版《倍频程和1/3倍频程滤波器》（Octave-bandandone-third-octave bandfilters），能够对倍频程和1/3倍频程滤波器的性能做出客观、全面、有效的评价。
本大纲的结构按照JJF1016一2014《计量器具型式评价大纲编写导则》进行编排，各章节按照JJF1015一2014《计量器具型式评价通用规范》和JJF1002一2010《国家计量检定规程编写规则》的规定编制。有关不确定度的要求和描述遵循JF1059.1一2012 《测量不确定度评定与表示》的原则和规定。
本大纲代替JJG449一2001的7.3（定型鉴定或样机试验）和附录C（定型鉴定报告的格式），与JJG449一2001的相关内容相比，主要技术性变化如下：
删除了有关0级滤波器的内容；一删除了有关以2为底的滤波器的内容：
修改了部分项目的技术要求；修改了主要项目的试验方法；
一
删除了有关抗混叠滤波器的内容；
一
删除了有关平坦频率响应的内容；增加了对过载指示器的要求；
一
增加了电源电压变化的影响；一增加了电磁环境适应性的内容；
修改了对计量标准器和主要配套设备的要求；修改了试验环境条件；增加了测量不确定度要求。
与本大纲中引用的国际文件有一致性对应关系的我国文件如下：
GB/T3241一2010电声学倍频程和分数倍频程滤波器（IEC61260：1995，
MOD) ;
①该文件目前尚处于技术委员会表决草案（COMMITTEEDRAFTFORVOTE，CDV）阶段
II JJF1555—2015
GB/T3785.1—2010 电声学 声级计第1部分：规范（IEC61672-1：
2002，IDT);
GB/T6113.102一2008无线电骚扰和抗扰度测量设备和测量方法规范第1-2
部分：无线电骚扰和抗扰度测量设备辅助设备传导骚扰（CISPR16-1-2：2006， IDT) ;
GB/T6113.201一2008无线电骚扰和抗扰度测量设备和测量方法规范第2-1
部分：无线电骚扰和抗扰度测量方法传导骚扰测量（CISPR16-2-1：2003，IDT；
GB/T6113.203一2008无线电骚扰和抗扰度测量设备和测量方法规范第2-3
部分：无线电骚扰和抗扰度测量方法辐射骚扰测量（CISPR16-2-3：2003，IDT）：
-GB9254一2008信息技术设备的无线电骚扰限值和测量方法（IEC/CISPR
22:2006.IDT):
-GB/T17626.2—2006 电磁兼容 试验和测量技术 静电放电抗扰度试验
(IEC61000-4-2:2001，IDT);
-GB/T17626.3—2006日 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度
试验（IEC61000-4-3：2002，IDT)；
GB/T17626.4—2008日 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰
度试验（IEC61000-4-4：2004，IDT）；
-GB/T17626.5—2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试
验（IEC61000-4-5：2005，IDT);
GB/T17626.6—2008 电磁兼容 试验和测量技术 射频场感应的传导骚扰
抗扰度（IEC61000-4-6：2006，IDT）；
-GB/T17626.8—2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验
(IEC61000-4-8:2001,IDT);
GB/T17799.1—1999 电磁兼容 通用标准 居住、商业和轻工业环境中的
抗扰度试验（idtIEC61000-6-1：1997）；
GB/T17799.2—2003 电磁兼容 通用标准 工业环境中的抗扰度试验
(IEC61000-6-2:1999,IDT)。
本大纲为首次发布。
IV JJF1555—2015
倍频程和1/3倍频程滤波器型式评价大纲
1范围
本型式评价大纲适用于分类编码为28062500的倍频程和1/3倍频程滤波器的型式评价。 2引用文件
本大纲引用下列文件： JJF1034一2005声学计量名词术语及定义 JJG449一2014倍频程和分数倍频程滤波器 GB/T6113.101一2008无线电骚扰和抗扰度测量设备和测量方法规范第1-1部
分：无线电骚扰和抗扰度测量设备测量设备
GB/T17626.11一2008电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验
IEC61000-4-2：2008电磁兼容第4-2部分：试验和测量技术静电放电抗扰度试验 [Electromagnetic compatibility （EMC) -Part 4-2: Testing and measurement tech- niques-Electrostatic discharge immunity test]
IEC61000-4-3：2006+A1：2007+A2：2010电磁兼容第4-3部分：试验和测量技术射频电磁场辐射抗扰度试验［Electromagneticcompatibility（EMC）一Part4- 3: Testing and measurement techniques-Radiated, radio-frequency, electromagnetic field immunity test]
IEC61000-4-4：2012电磁兼容第4-4部分：试验和测量技术电快速瞬变脉冲群抗扰度试验[Electromagneticcompatibility（EMC）一Part4-4：Testingandmeas- urement techniquesElectrical fast transient/burst immunity test]
IEC61000-4-5：2014电磁兼容第4-5部分：试验和测量技术浪涌抗扰度试验 [Electromagnetic compatibility （EMC) -Part 4-5:Testing and measurement tech- niquesSurgeimmunitytest]
IEC61000-4-6：2013电磁兼容第4-6部分：试验和测量技术射频场感应的传导骚扰抗扰度［Electromagnetic compatibility（EMC）一Part 4-6：Testing and meas- urement techniques-Immunity to conducted disturbances, induced by radio-frequency field]
IEC61000-4-8：2009电磁兼容第4-8部分：试验和测量技术工频磁场抗扰度试验[Electromagnetic compatibility（EMC）-Part 4-8：Testing and measurement techniquesPowerfrequency magnetic field immunitytest]
IEC61000-6-1：2005电磁兼容第6-1部分：通用标准居住、商业和轻工业环
境中的抗扰度［Electromagnetic compatibility（EMC）一Part 6-1：Generic standards- Immunity for residential, commercial and light-industrial environments
1
