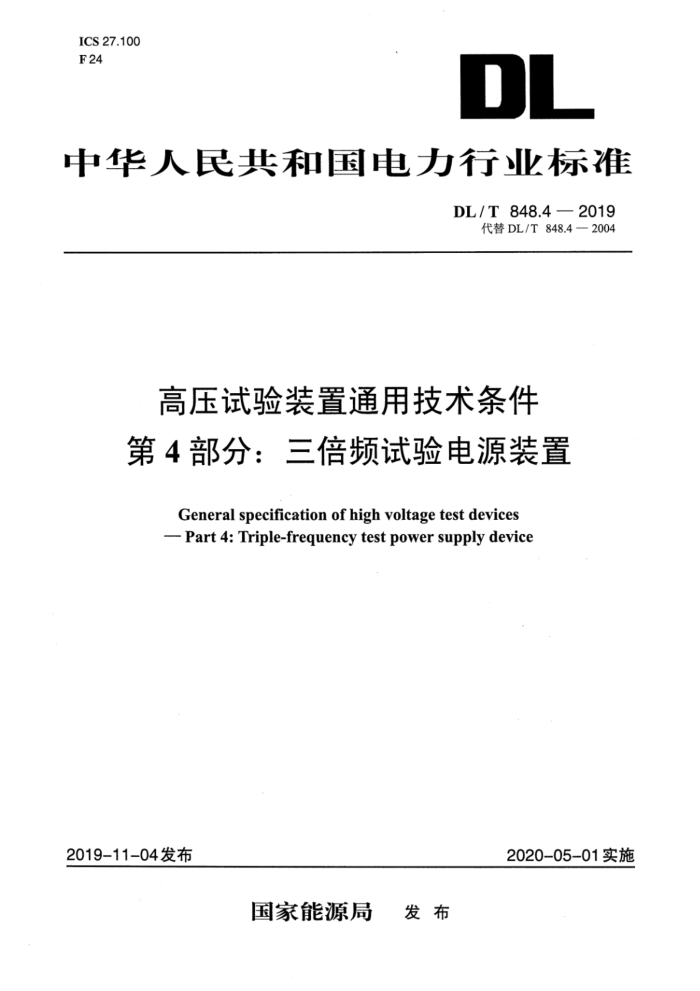

ICS 27.100
F24
中华人民共和国电力行业标准
DL/T 848.4 —2019
代替DL/T 848.4— 2004
高压试验装置通用技术条件
第4部分：三倍频试验电源装置
General specification of high voltage test devices
—Part 4: Triple-frequency test power supply device
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/T848.4—2019
高压试验装置通用技术条件
第4部分：三倍频试验电源装置
1 范围
本部分规定了三倍频试验变压器装置和电子式试验电源装置两类倍频试验电源装置(以下简称“装置”)的装置命名、技术要求、试验方法、检验规则、标识，以及包装、运输和贮存的要求。
本部分适用于电磁式电压互感器等小容量电气设备进行绝缘性能试验用容量为5kVA～50kVA、频率为100Hz～300Hz的装置的设计、生产和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志
GB/T2423.1 电工电子产品环境试验 第2部分：试验方法 试验A:低温
GB/T2423.2电工电子产品环境试验 第2部分：试验方法 试验B:高温
GB/T2423.3环境试验 第2部分：试验方法 试验Cab:恒定湿热试验
GB/T2423.10环境试验 第2部分：试验方法 试验Fc:振动(正弦)GB/T 4208外壳防护等级(IP代码)GB/T7354高电压试验技术 局部放电测量GB/T 11463 电子测量仪器可靠性试验
GB/T21419—2013 变压器、电抗器、电源装置及其组合的安全 电磁兼容(EMC)要求GB/T25480 仪器仪表运输、贮存基本环境条件及试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
三倍频试验电源装置triple-frequency test power supply device输出频率为100 Hz～300 Hz的试验电源装置。
4概述
4.1 装置分类
装置分为电工类和电子类。其中电工类为三倍频试验变压器装置，电子类分为功率放大式装置和开关式装置两种。
4.2三倍频试验变压器装置
一个三相五柱变压器或由三个单相变压器组成，其一次侧接成星形，二次侧接成开口三角形，一次侧施加50Hz工频电源，在合适的磁路饱和状态下工作时，二次侧开口三角输出电压频率为150 Hz的试验电源装置。装置主要由变压器、滤波器、调压器、控制保护、测量及补偿电抗器组成。原理参
