JJG

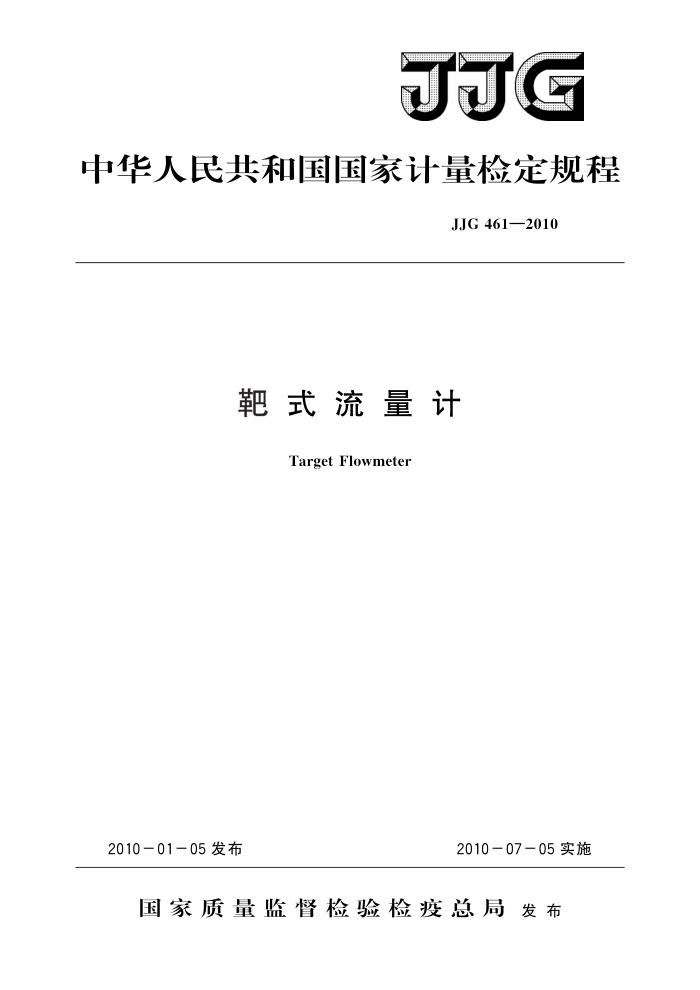

中华人民共和国国家计量检定规程
JJG461—2010
靶式流量计
Target Flowmeter
2010-01-05发布
2010-07－05实施
国家质量监督检验检疫总局发布 JJG 461—2010
靶式流量计检定规程 Verification Regulation of
JJG 461- 2010 代替JJG461—1986
Target Flowmeter
本规程经国家质量监督检验检疫总局于2010年1月5日批准，并自
2010年7月5日起施行。
归口单位：全国流量容量计量技术委员会
主要起草单位：河南省计量科学研究院参加起草单位：泉州恒劲科博测控技术有限公司
丹东通博电器有限公司
泉州日新流量仪器仪表有限公司
国家水大流量计量站
浙江省计量科学研究院
本规程委托全国流量容量计量技术委员会负责解释 JJG 461—2010
本规程主要起草人：
孔庆彦（河南省计量科学研究院）崔耀华 （河南省计量科学研究院）
参加起草人：
熊焕祈（泉州恒劲科博测控技术有限公司）
袁中林（丹东通博电器有限公司）
梁鲁林（泉州日新流量仪器仪表有限公司）苗豫生（国家水大流量计量站）赵建亮 （浙江省计量科学研究院） JJG 461—2010
目 录
1 范围
(1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (6) (6) (7)
引用文献 3 术语和定义 4 概述 4. 1 工作原理 4.2结构型式 5计量性能要求 5.1 准确度等级 5.2 引用误差 5.3 流量计误差表示方法选取原则 5. 4 重复性 6 通用技术要求 6.1 随机文件 6.2 铭牌和标识 6.3 外观 6.4 密封性 7 计量器具控制 7. 1 检定条件 7. 2 检定项目 7.3 检定方法 7. 4 计算方法 7. 5 检定结果处理 7.6 检定周期附录A检定证书及检定结果通知书（内页）格式
.
2
:
.
.. JJG461—2010
一流束的膨胀系数（纯数）。对不可压缩性流体1，对可压缩性流体
<1;
D测量管内径，m; d—靶径，m; β——流体的密度，kg/m"； F——靶受到的力，N。
4.2结构型式 4.2.1结构
靶式流量计由测量管、靶板、力传感器、信号处理单元组成。 4.2.2型式 4.2.2.1按靶板的安装方式，流量计可分为管道式和插入式， 4.2.2.2流量计的输出方式有脉冲输出、模拟量输出和数字通讯输出等。
5计量性能要求
5.1准确度等级
流量计的准确度等级及相应的最大允许误差见表1。最大允许误差以相对误差表示。
表1准确度等级和最大允许误差
1. 5 ±1. 5%
2. 0 ±2.0%
2. 5 ±2.5%
0. 5 ±0.5%
1. 0 ±1.0%
准确度等级最大允许误差
5.2引用误差
对于输出为瞬时流量指示的流量计，其误差也可采用引用误差表示，引用误差也应符合表1中最大允许误差的规定。此时检定结果不再以准确度等级表示，且还应在引用误差后标注FS（满量程），例如士0.5%FS。 5.3流量计误差表示方法选取原则
在一台流量计的一次检定中，应按照5.1或5.2之中的一种给出流量计误差表示方法。 5.4重复性
流量计的重复性不得超过最大允许误差的1/3。
6通用技术要求
6.1随机文件
流量计应附有使用说明书。说明书上应说明技术条件和流量计的计量性能等。 6.2铭牌和标识 6.2.1流量计应有明显的流向标识。 6.2.2流量计应有铭牌。表体或铭牌上应注明： 2 JJG461—2010
a）制造厂名； b）产品名称及型号； c）出厂编号； d）制造计量器具许可证标志和编号； e）最大工作压力； f）公称直径； g）工作温度范围； h）在工作条件下的最大、最小流量或流速； i）准确度等级或引用误差； i）防爆等级和防爆合格证编号（防爆型）； k）防护等级（用于露天安装时）； 1）制造年月；以及其他有关技术指标。
6.3外观 6.3.1新制造的流量计，应有良好的表面处理，不得有毛刺、划痕、裂纹、锈蚀、霉斑和涂层剥落现象。密封面应平整，不得有损伤。 6.3.2流量计表体的连接部分的焊接应平整光洁，不得有虚焊、脱焊等现象 6.3.3接插件必须牢固可靠，不得因振动而松动或脱落。 6.3.4显示的数字应醒目、整齐，表示功能的文字符号和标志应完整、清晰、端正。 6.3.5流量计各项标识正确；读数装置上的防护玻璃应有良好的透明度，没有使读数畸变等妨碍读数的缺陷。 6.4密封性
流量计在试验安装条件下，保持在公称压力5min，流量计及各连接处应无渗漏。 7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检验。 7.1检定条件 7.1.1流量标准装置（以下简称装置）的要求 7.1.1.1装置及其配套仪表应有有效的检定（或校准）证书。 7.1.1.2装置流量测量结果的扩展不确定度（k=2）应不大于被检流量计最大充许误差绝对值的1/3。 7.1.2检定介质 7.1.2.17 检定介质应为洁净的单相液体或气体，无可见颗粒、纤维等杂质。 7.1.2.2检定介质应充满管道，其流动应无旋涡。 7.1.2.37 检定用介质应尽可能采用黏度、密度等与实际工作介质相同或相近的流体。 在不具备上述条件时，对用于测量液体的流量计，以清洁水为检定介质；对用于测量气体的流量计，以空气为检定介质。
3 JJG 461—2010
7.1.3环境条件 7.1.3.1环境温度一般为（5～45）℃；相对湿度一般为35%95%：大气压力一般为 (86~106)kPa。 7.1.3.2交流电源电压应为（220士22）V，电源频率应为（50士2.5）Hz。也可根据流量计的要求使用合适的交流或直流电源（如24V直流电源）。 7.1.3.3检定时，外界磁场应小到对流量计的影响可忽略不计 7.1.3.47 检定时，机械振动和噪声应小到对流量计的影响可忽略不计。 7.1.4安装条件 7.1.4.1 流量计应水平安装，前后直管段的长度应满足说明书的要求。 7.1.4.2安装时应保证流量计测量管线与管道轴线方向一致。 7.1.4.3 流量计和管道连接处应没有渗漏：连接处的密封垫不能突入到管道内。 7.2检定项目
首次检定、后续检定和使用中检验的项目列于表2中。
表2检定项目
检定项目随机文件和外观
首次检定
后续检定
使用中检验
+ + + +
+ + + +
+
密封性示值误差重复性注：“十”表示需检项目，“一”表示不需检项目。
7.3检定方法 7.3.1随机文件和外观检查 7.3.1.1检查随机文件，结果应符合6.1的要求。 7.3.1.2用目测的方法检查流量计外观，其结果应符合6.2、6.3的要求。 7.3.2密封性检查
密封性检查应符合6.4的要求。 7.3.3运行前检查 7.3.3.1: 按流量计说明书中指定的方法检查流量计参数的设置。 7.3.3.2流量计应在最大流量的70%～100%范围内运行至少5min，待流动状态稳定后，开始进行检定。 7.3.3.3检定点和检定次数
（1）流量计检定点应包括qmin、0.25qmax、0.5qmax、0.75qmax、qmax共5个流量点。 （2）每个流量点的检定次数应不少于3次。
7.3.4检定程序 7.3.4.1把流量调到规定的流量值，运行5min。同时启动标准器（或标准器的记录功能）和被检流量计（或被检流量计的输出功能）。 4
