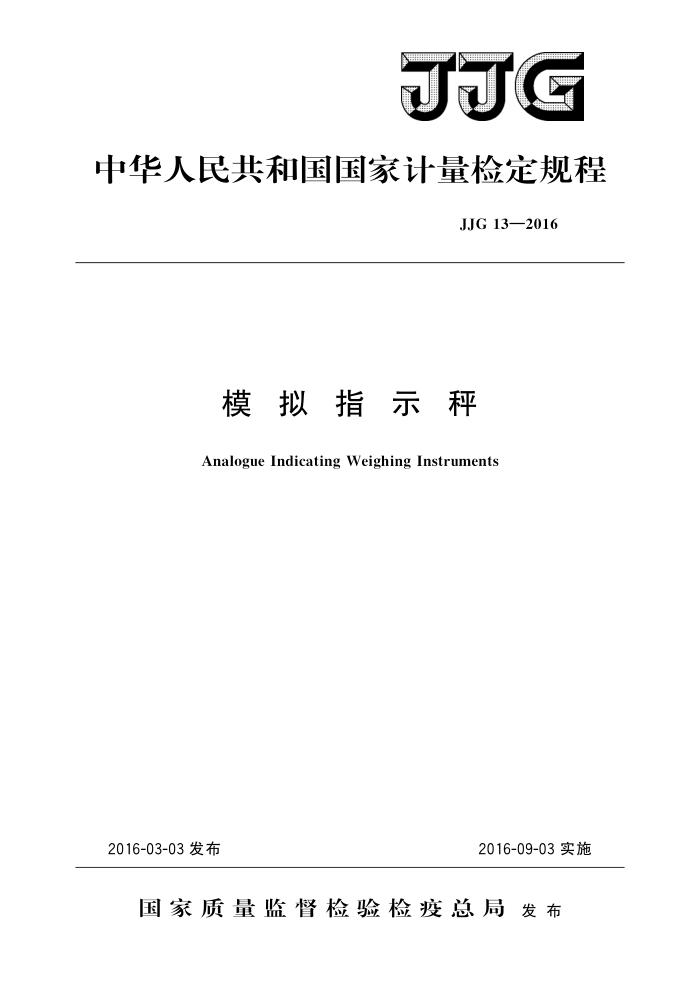

JJG
中华人民共和国国家计量检定规程
JJG13—2016
模拟指示秤
Analogue Indicating Weighing Instruments
2016-09-03实施
2016-03-03发布
国家质量监督检验检疫总局发布 JJG13—2016
模拟指示秤检定规程 Verification Regulation of Analogue Indicating Weighing Instruments
JJG 13—2016 代替JJG13—1997
归口单位：全国衡器计量技术委员会
主要起草单位：杭州市质量技术监督检测院
青岛衡器测试中心
参加起草单位：哈尔滨市计量检定测试院
山东省计量科学研究院
本规程委托全国衡器计量技术委员会负责解释 JJG 13—2016
本规程主要起草人：
章越海（杭州市质量技术监督检测院）厉志飞（杭州市质量技术监督检测院）苗春发（青岛衡器测试中心）
参加起草人：
金龙学（哈尔滨市计量检定测试院）刘平（山东省计量科学研究院） JJG13—2016
目 录
引言 1 范围· 2 引用文件 3 术语和计量单位 3.1术语.· 3.2计量单位 4 概述·
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (6) (6) (7) (9) (11) (13)
计量性能要求. 5.1 准确度等级的划分 5. 2 检定分度值· 5.3 秤的最大允许误差· 5. 4 重复性 5. 5 偏载（适用时） 5. 6 旋转 (适用时） 5.7 多指示装置（适用时） 5.8 鉴别阈· 6
5
?：
通用技术要求， 6.1 计量的安全性 6.2计量法制标志和计量器具标识· 计量器具控制…
.：
7
7. 1 检定用标准器具·· 7. 2 检定项目 7. 3 通用技术要求的检查· 7. 4 计量性能检定 7. 5 检定结果的处理. 7. 6 检定周期附录A 模拟指示秤检定记录格式（推荐性）附录B 多指示装置模拟指示秤检定记录格式（推荐性）附录 C 检定证书内页格式（推荐性）附录 D 检定结果通知书内页格式（推荐性）
I JJG13—2016
引言
本规程对JJG13一1997《模拟指示秤》检定规程进行修订，在编制格式上执行了
JJF1002一2010《国家计量检定规程编写规则》。与JJG13一1997相比，除编辑性修改外主要有以下变化：
增补了与计量检定相关的一些必要的术语（见3.1）；规定了模拟指示秤必须使用的法定计量单位（见3.2）；修改了检定合格标志中自粘型检定标志位置的直径要求［见6.2.3d)]；增加了检定项目一览表（见7.2）；修改了使用中检查只做通用技术要求的检查（见6）；删除了称量结果间的允许误差；增加了防欺骗使用的特性（见6.1）；删除了标准码替代的方式；修改了重复性检定要求（见7.4.3）；删除了偏载检定中“多于四个支承点秤”的有关要求（见7.4.4）；增加了“检定记录格式”（见附录A、附录B）；增加了“检定证书内页格式”（见附录C）；增加了“检定结果通知书内页格式”（见附录D）。
-
本规程的历次版本发布情况为：
JJG13—1997; JJG13—1986。
II JJG13—2016
模拟指示秤检定规程
1范围
本规程适用于国家依法管理的中准确度级和普通准确度级的模拟指示秤（以下简称
秤）的首次检定、后续检定和使用中检查。
不适用于医院和家庭用的人体秤。
2引用文件
JJG99码 JJF1181衡器计量名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
3.1术语
本规程所用的术语与JJF1181的术语相一致，为使用方便和便于理解，引用并增加了以下术语： 3.1.1多指示装置multi-indicatingdevice
将同一称量结果同时显示在正反模拟指示度盘上的装置。 3.1.2鉴别阈discriminationthreshold
引起相应示值不可检测到变化的被测量值的最大变化。 3.1.3铅封lead sealing
一种用金属铅或铅合金的封印标记，用于防止对秤进行任何未经授权的修改、再调整或拆除部件等的物理标记。包括制造商的出厂检验合格铅封和检定机构的检定合格铅封。 3.1.4最小秤量（Min） minimum capacity(Min)
小于该载荷值时，会使称量结果产生过大的相对误差。该载荷值称为最小秤量。
3.1.5最大秤量（Ma）maximum capacity（Max）
不计添加皮重时的最大称量能力。 3.1.6载荷load
因受重力作用，对秤的承载器施加力的被称物品，有时也直接指它们的作用力。 注：载荷包括础码或其他量值稳定的物品。
3.2计量单位
秤使用的计量单位应为法定计量单位，包括：千克（kg）、克（g）。 4概述
模拟指示秤是一种非自动衡器。
I JJG13—2016
用途：主要应用于物品的称重计量，广泛应用于超市和农贸集市等场所原理：它是利用杠杆或弹簧受外力作用时产生变化，在一定范围内其变化与外力成
比例，由指针和度盘形式来指示物体的质量值。
结构：主要由承重装置、计量弹簧或杠杆装置、传动装置、调零装置、度盘指针装
置及外壳等组成。为了减少温度变化对称量示值的影响，还可装有温度补偿装置。
模拟指示秤包括各种模拟指示的度盘秤，如：弹簧度盘秤、度盘式地中衡以及悬挂式度盘秤等。
5计量性能要求
5.1准确度等级的划分
表1给出了秤的符号、准确度等级与检定分度值、检定分度数和最小秤量的关系。
表1准确度等级与检定分度值、检定分度数和最小秤量的关系
检定分度数n=Ma.r/e 最小
最小秤量 Min 20 e 20 e
检定分度值
准确度等级
e
最大 10 000 10 000
中准确度级
100 500
0.1 ge2 g
? 普通准确度级
5 gMe
100
5 ge
1 000
10 e
5.2 检定分度值
秤的检定分度值与实际分度值相等。即：e二d。 检定分度值应以1×10、2×10或5×10的形式表示，其中k为正、负整数
或零。 5.3秤的最大允许误差
表2给出了秤加载或卸载时的最大允许误差。
表2最大允许误差
用检定分度值e表示的载荷m ?
最大允许误差
±0.5 e ±1.0e ±1.5 e
0≤m≤500 500 0≤m≤50 50 5.4重复性
对同一载荷，多次称量所得结果的最大值与最小值之差，应不大于5.3规定的该秤量最大允许误差的绝对值 5.5偏载（适用时）
同一载荷在承载器的不同区域的示值，其误差不超过5.3规定的秤在该秤量下的最
2 JJG13—2016
大充许误差。 5.6旋转（适用时）
对于可旋转的固定悬挂式秤，当旋转至90°、180°、270°和360°时，其示值误差应不超过5.3规定的相应秤量的最大允许误差。 5.7多指示装置（适用时）
多个指示装置的示值之差的绝对值，应不大于5.3规定的相应秤量最大允许误差的绝对值。 5.8鉴别阈
在平衡稳定秤的承载器上，轻缓地加放或取走其值等于施加码下最大允许误差绝对值的附加码，但不小于1mg，此时指针应产生不小于0.7倍附加码对应的位移。 6通用技术要求
6.1计量的安全性
秤不应具有易于做欺骗性使用的特性。除调零装置外，不能有计量示值的调整装置。对于禁止调整的器件，包括承重装置、计量弹簧或杠杆装置、传动装置，应采取防护措施，对直接影响到秤量值的部位应加铅封，铅封的直径至少为5mm，并且有相关标识。铅封不能破坏和拆下；铅封破坏后，合格即失效。非固定悬挂式秤不得在零售商品中使用。 6.2计量法制标志和计量器具标识
计量法制标志和计量器具标识应标注在明显易见的地方，表示在永久固定于秤的铭牌或粘贴标签上，或在秤自身不可拆卸部分上。标志和标识必须清晰可辨、牢固可靠。 6.2.1计量法制标志内容：
a）制造计量器具许可证的标志和编号； b）检定合格标志。
6.2.2计量器具标识内容：
a）制造厂名称； b）秤的名称、规格（型号）； c）准确度等级标志； d）最大秤量，可表示为Maa； e）最小秤量，可表示为Min； f）检定分度值，可表示为e； g）器具编号。
6.2.3对检定合格标志的要求：
a）不破坏标志就无法将其拆下； b）标志容易固定； c）在使用中，不移动秤就可以看见标志； d）采用自粘型检定标志，应保证标志持久保存，并留出固定位置，位置区域的直
径至少为25mm。
3
