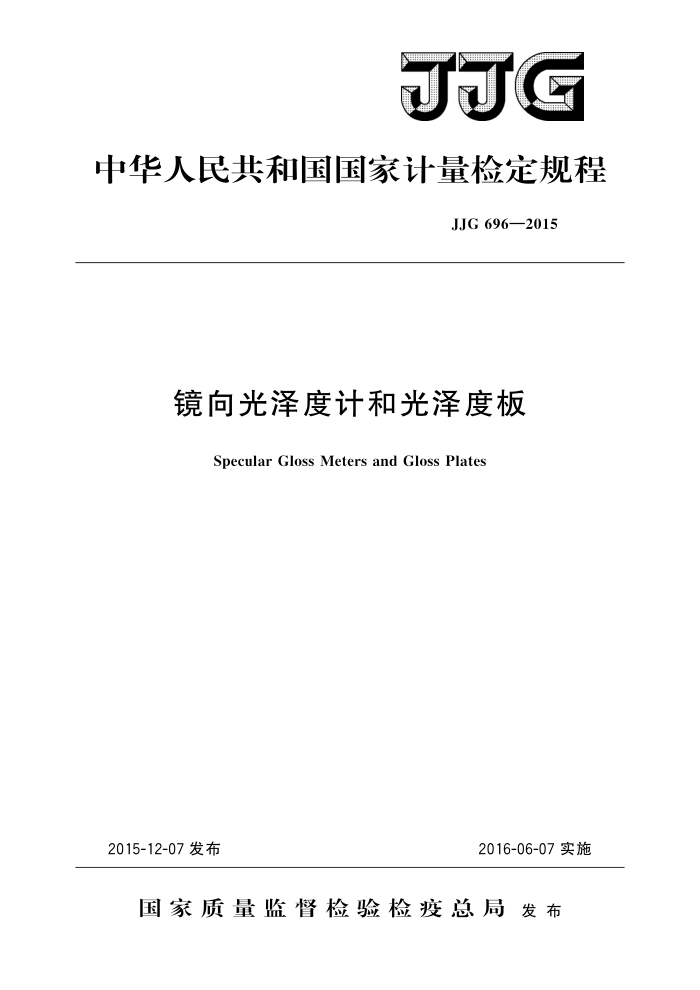

JJG
中华人民共和国国家计量检定规程
JJG696—2015
镜向光泽度计和光泽度板
Specular Gloss Meters and Gloss Plates
2016-06-07实施
2015-12-07发布
国家质量监督检验检疫总局发布 JJG 696—2015
镜向光泽度计和光泽度板
检定规程 Verification Regulation of
JJG 696—2015 代替JJG696—2002
Specular Gloss Meters and Gloss Plates
归口单位：全国光学计量技术委员会主要起草单位：上海市计量测试技术研究院
中国计量科学研究院
参加起草单位：北京市计量检测科学研究院
本规程委托全国光学计量技术委员会负责解释 JJG 696—2015
本规程主要起草人：
刘薇（上海市计量测试技术研究院）尹德金（上海市计量测试技术研究院）高明亮（中国计量科学研究院）
参加起草人：
李铁成（上海市计量测试技术研究院）张卿贤（北京市计量检测科学研究院） JJG696—2015
目 录
引言 1 范围 2 术语和计量单位 2.1 镜向光泽度· 2.2计量单位 3概述 3.1 镜向光泽度计 3.2镜向光泽度板 4计量性能要求 4. 1 光泽度计. 4.2光泽度板· 5通用技术要求 . 5.1光泽度计 5.2 光泽度板…· 6计量器具控制 6.1检定条件 6.2 检定项目 6.3 检定方法 6.4 检定结果处理…· 6.5检定周期附录A 检定记录格式附录 B 检定证书/检定结果通知书内页格式附录 C 国际标准对光泽度计参数和测量对象的有关规定附录D 不确定度分析实例
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (4) (4) (4) (5) (5) (7) (8) (9) (11) (13) (14)
- JJG696—2015
引言
依据JJF1002一2010《国家计量检定规程编写规则》的规定，对JJG696一2002 《镜向光泽度计和光泽度板》检定规程进行整体结构及编写格式的修订，使检定规程的结构更加完善，条理更清晰。除编辑性修改外，主要技术变化如下：
将二级工作光泽度计最大示值误差由原来的土2.5GU放宽到土3.0GU，并增
加区分分度值为1GU仪器的要求（见4.1表1）；
增加了标准光泽度计和分度值为0.1的二级光泽度计测量范围及分度值的具体
要求（见4.1表1）；
增加了光泽度板测量范围的具体要求（见4.2表2）；将光泽度板年变化量由原来的标准板0.5GU放宽到0.6GU（见4.2表2）；
一
一删去对指针光泽度仪器的要求；
增加了仪器测量基准面平直可靠的具体要求（见5.1.1），并在第6章相关章
节中规定了检查方法；
增加了针对采用瞬态测量方式的光泽度计的检定方法（见6.3.1）；删除标准光泽度计配套设备中红、蓝陶瓷板和游标卡尺，以及相关应用。
本规程历次版本发布情况为：
JJG696—1990; JJG697—1990; JJG696—2002。
II JJG696—2015
镜向光泽度计和光泽度板检定规程
1范围
本规程适用于镜向光泽度计及镜向光泽度板的首次检定、后续检定和使用中的检查。
2术语和计量单位
2.1镜向光泽度 speculargloss
镜向光泽度是对镜向光泽的相对测量。参照标准是折射率n1.567的黑玻璃，假设其平面得到理想抛光的状态下，由该平面对自然光束进行镜反射，并定义此时的镜向光泽度值为100.0。镜向光泽度（以下简称为光泽度）的符号为G。（0）。 2.2计量单位
镜向光泽度的单位为光泽单位（glossunit），采用缩写（GU）。
3概述 3.1 镜向光泽度计
镜向光泽度计（以下简称光泽度计）用于测量油漆、纸张、塑料、塘瓷、陶瓷、铝及铝合金等平面制品的镜向光泽度。
光泽度计利用光反射原理对样品的光泽度进行测量。即：在规定人射角和规定光束的条件下照射样品，得到镜向反射角方向的光束，其测量方式通常有连续测量和瞬态测量两种。光泽度计由光源、透镜、接收器和显示仪表等组成，其测量原理分为平行光路（见图1）和会聚光路（见图2）两种。光泽度计可分为定角式及变角式，常用角度为 20°、45°、60°、75°和85°，其光学参量见附录C。
α XB,
A
图1平行光路的镜向光泽度计测量原理示意 JJG696—2015
XX
图2会聚光路的镜向光泽度计测量原理示意
图1，2中：91一入射角；9一反射角；α1一测量平面（由入射光轴及反射光轴组成的平面）内的入射张角；
α2一测量平面内的反射张角；31一垂直于测量平面的入射张角；β2一垂直于测量平面的反射张角；S一人射方视场光阑；S一反射方视场光阑；S:一孔径光阑。 3.2 镜向光泽度板
镜向光泽度板（以下简称光泽度板）分为标准板和工作板两级，工作光泽度板通常和工作光泽度计配套使用，用于测量过程中定标。光泽度板按光泽度值又分为高、中、 低三种。高光泽度板由黑色光学玻璃或其他材料制成。中光泽度板和低光泽度板由涂釉陶瓷或黑色光学玻璃磨砂制成。
4 计量性能要求 4.1 光泽度计
光泽度计分为标准光泽度计和工作光泽度计，后者又分为两级。 光泽度计的计量性能应符合表1的规定。
表1光泽度计的计量性能
工作光泽度计（GU)
类别
标准光泽度计（GU)
一级 0.0~120.0
二级 0.0~120.0
二级 0~120
测量范围分度值稳定度零值误差示值误差
0.0~120.0
0. 1 ±0. 2 ±0.1 ±1. 0
0.1 ±0. 4 ±0. 2 ±1. 5
0. 1 ±1. 0 ±1. 0 ±3. 0
1 ±1 ±1 ±3
光泽度板光泽度板的计量性能应符合表2的规定。
4. 2
2 JJG696—2015
表2光泽度板的计量性能
类别标准板工作板
测量范围（GU) 0.0~120.0 0.0~120.0
年变化量（GU)
±0.6 ±1. 0
4.2.1高光泽度板 4.2.1.1平面度
高光泽度板的长度小于等于80mm时，其工作面的干涉光圈应不大于10个光圈，局部光圈不大于2个光圈；长度大于80mm时，其干涉光圈应不大于15个光圈，局部光圈不大于3个光圈。 4.2.1.2光谱透射比
高光泽度板在（400760）nm范围内的光谱透射比应不大于0.03。 4.2.2陶瓷光泽度板的反射中性误差
陶瓷光泽度板在（400～760）nm范围内的光谱反射中性误差不应超过士12%。按
公式（1）计算。
R=(Ps560-a)/p56o ×100%
(1)
式中： R——光谱反射中性误差； P560 波长为560nm的反射率；
波长为入的反射率。
5通用技术要求
5.1光泽度计 5.1.1外观要求 5.1.1.1光泽度计应有铭牌标志，标明仪器名称、型号、生产企业、仪器编号、出厂日期等。铭牌应牢固，字迹应清晰。 5.1.1.2光泽度计的读数显示应清晰；仪器的紧固件及接触件应可靠；光学元件表面应清洁无污。 5.1.1.3光泽度计测量基准平面应平直可靠，测量基准平面与被测样品之间的间隙不大于0.05mm。 5.1.1.4照明均匀性
发射光源场的光照应无明显可见的不均匀。
5.1.2光源和接收器的匹配
标准光泽度计必须符合国际照明委员会（CIE）规定的光源为D65照明体或A光源，接收器光谱响应符合视觉函数V（入）的要求。两种光源条件下得到的光泽度示值误差应符合表3的规定。
3
