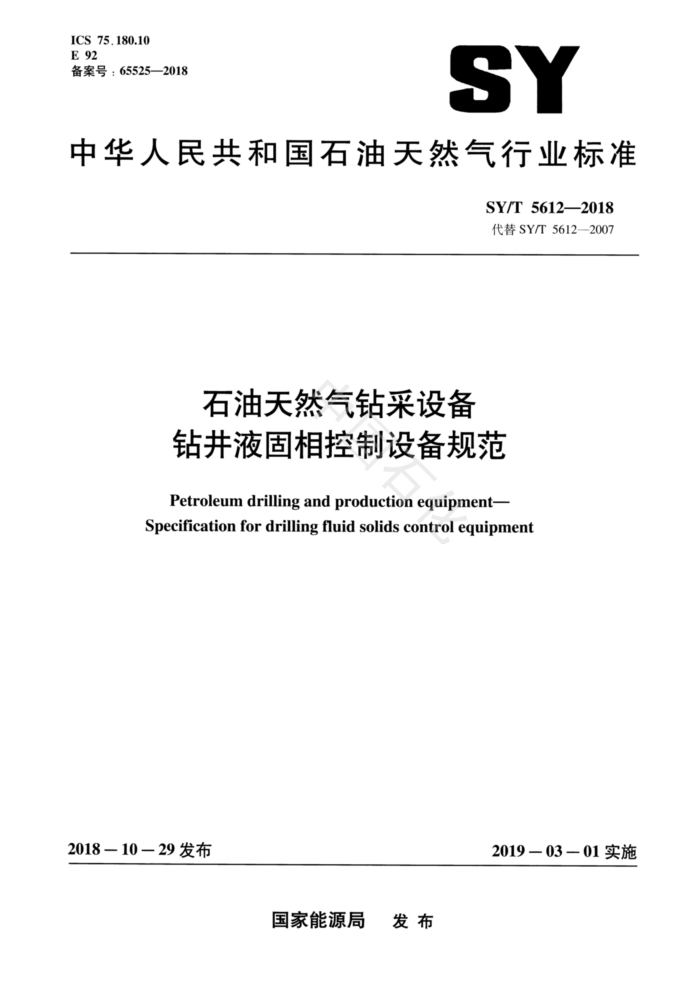

ICS 75.180.10 E 92 备案号：65525—2018
SY
中华人民共和国石油天然气行业标准
SY/T 5612—2018 代替SY/T5612—2007
石油天然气钻采设备钻井液固相控制设备规范 Petroleum drilling and production equipment- Specification for drilling fluid solids control equipment
2019—03—01实施
2018－10－29发布
国家能源局 发布 SY/T 5612—2018
目 次
前言范围
I
1
规范性引用文件术语和定义
2
3
门
4分类、型号与基本参数 5 要求 6试验方法及检验规则标志、包装、贮存和运输附录A（资料性附录） 钻井液振动筛试验记录表附录B（资料性附录） 钻井液固控设备试验用介质附录C（资料性附录） 除气器试验记录表附录D（资料性附录） 粒度分析法附录E（资料性附录） 旋流器试验记录附录F（资料性附录） 砂泵试验记录表附录G（资料性附录） 离心机试验附录H（资料性附录） 搅拌器试验记录表附录I（资料性附录） 泥浆枪试验记录表附录J（资料性附录） 混合器试验记录表附录K（资料性附录） 剪切泵试验记录表
14
27
7
46
48
49
50 51 * 52 54 ·57 60 ·61 62 -63 SY/T5612—2018
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替SY/T5612—2007《石油钻井液固相控制设备规范》。本标准与SY/T5612—2007相
比，除编辑性修改外，主要变化如下：
修订了固控设备的型号与基本参数、要求、试验方法及检验规则等，提高了产品的通用性、 互换性、识别性（见4.1、4.2、4.4、4.5、4.6、4.8、4.9、4.10、5.3、5.5、第6章）；删除了要求中对振动筛、除气器、清洁器、砂泵、离心机、搅拌器、泥浆枪、混合器、剪切泵等产品部分具体材质、制造的工艺方法等的规定；修改了字母表达（见4.1.2、4.1.5.1、4.1.5.2、4.10.2）； -增加了对固控设备安全环保规范的要求（见5.2）；一将附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录I、附录J、 附录K的性质由规范性附录改为资料性附录。 本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC 96）提出并归口。 本标准起草单位：四川宝石机械专用车有限公司、中石油钻井院江汉机械研究所、川庆钻探工程
有限公司、渤海石油装备制造有限公司、四川宏华石油设备有限公司、成都西部石油装备有限公司、 西南石油大学。
本标准主要起草人：刘有平、吴先进、朱再思、张增年、李勇、王普平、侯勇俊、胡小刚、朱建详、 徐凯、陈增伟。
本标准代替了SY/T5612—2007。 SY/T5612—2007的历次版本发布情况为：
SY/T5255-1991.SY/T5255—2005: GB/T11645—1989、SY/T5612.1-—1993、SY/T5612.1-1999; GB/T11646—1989、SY/T5612.2—1993、SY/T5612.2—1999; GB/T11647—1989、SY/T5612.3—1993、SY/T5612.3—1999; GB/T11648—1989、SY/T5612.4—1993; GB/T11650—1989、SY/T5612.5—1993; SY/T5612.6—2003 SY/T5707—1995$ SY/T6159—1995。
II SY/T5612—2018
石油天然气钻采设备钻井液固相控制设备规范
1范围
本标准规定了石油钻井液固相控制设备的型式、基本参数、要求、抽样和试验方法、检验规则、 标志、包装、贮存及运输。
本标准适用于石油钻井液固相控制设备，包括振动筛、除气器、旋流器、清洁器、砂泵、离心机、搅拌器、泥浆枪、混合器及剪切泵的设计、制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150压力容器 GB/T191 包装储运图示标志 GB/T 699 优质碳素结构钢 GB/T 711 优质碳素结构钢热轧钢板和钢带 GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T1220 不锈钢棒 GB/T 1222 弹簧钢 GB/T1348 球墨铸铁件 GB/T 2100 通用耐蚀钢铸件 GB/T 2651 焊接接头拉伸试验方法 GB/T 3077 合金结构钢 GB/T3215 石油、重化学和天然气工业用离心泵 GB/T3274 碳素结构钢和低合金结构钢热轧钢板和钢带 GB/T3280 不锈钢冷轧钢板和钢带 GB 3836.1 爆炸性环境第1部分：设备通用要求 GB 3836.2 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB 4053.3 固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台 GB/T4237 不锈钢热轧钢板和钢带 GB/T5330 工业用金属丝编织方孔筛网 GB/T9119 板式平焊钢制管法兰 GB/T9123 钢制管法兰盖 GB/T9239.1 机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验 GB/T9439 灰铸铁件 GB/T10894 分离机械 噪声测试方法
1 SY/T5612—2018
GB/T10895 离心机分离机机械振动测试方法 GB/T 10901 离心机性能测试方法 GB/T11352 一般工程用铸造碳钢件 GB/T12361 钢质模锻件通用技术条件 GB/T12467 金属材料熔焊质量要求 GB/T 13006 离心泵、混流泵和轴流泵汽蚀余量 GB/T13384 机电产品包装通用技术条件 GB/T15822.1 无损检测磁粉检测第1部分：总则 GB/T 17241.6 整体铸铁法兰 GB/T17241.7 铸铁管法兰技术条件 JB/T4385.1 锤上自由锻件通用技术条件 JB/T5994 装配通用技术要求 JB/T9095 离心机、分离机锻焊件常规无损检测 JB/T9168 切削加工通用工艺守则 SY/T6614 钻井液振动筛筛布标识推荐作法 SY/T6919 石油钻机和修井机涂装规范
国石化
3术语和定义
下列术语和定义适用于本文件。
3.1
振动筛 shale shaker 利用振动分离原理进行固一液相分离的装置。
3.2
振幅amplitude 筛箱上某一点在振动时移动的最大距离。做圆周运动时，振幅是圆周的直径；做直线运动时，振
幅是直线段的长度，做椭圆运动和平动椭圆运动时，振幅是椭圆的长轴。 3.3
振动筛处理量 capacity of shale shaker 在规定的实验条件下，振动筛允许的最大钻井液流量。它是多变量（如振动筛振型、结构、激振
参数及钻井液性能等）的复杂函数。 3.4
抛掷指数throwingindex 表示加速度幅值与重力加速度（g）在垂直筛面方向的分量之比。如果考虑质量，则是垂直筛面
方向的抛离力与阻止抛离力之比。当筛面呈水平布置，α=0，则抛掷指数就是筛面垂直加速度，是8 的倍数，俗称g-force。 3.5
目mesh 筛网上25.4mm（1in）长度内开孔的数量，计数时从钢丝中心向两个方向计数。
3.6
真空除气器vacuumdegasser 利用真空原理除气的装置。
2 SY/T 5612—2018
3.7
常压式除气器atmospheredegasser 在常压条件下除气的装置。
3.8
除气效率degassingefficiency 被除气器除掉的气体量与侵人钻井液中的气体量的比值。
3.9
旋流器hydroclone 利用旋流离心沉降原理进行钻井液固一液相分离的装置。
3.10
旋流器标称直径 nominal diameter of the cyclone 旋流器圆柱筒的最大内径。
3.11
Ds中分点 Dsmid point 旋流器的分离效率为50%的固相颗粒的大小。
3.12
除砂器desander 标称直径为大于150mm、小于或等于300mm的旋流器
3.13
除泥器desilter 标称直径为大于或等于100mm、小于或等于150mm的旋流器。
3.14
微型旋流器 microclone 标称直径小于或等于50mm的旋流器。
3.15
清洁器cleaner 钻井液旋流器和钻井液振动筛的组合体。通常，除砂器与振动筛的组合称为除砂清洁器，除泥器
与振动筛的组合称为除泥清洁器；将除砂器、除泥器与振动筛的组合体称为除砂除泥一体机。 3.16
砂泵sandpump 输送钻井液的一种专用离心泵。
3.17
汽蚀余量 net positive suction hight 砂泵人口总水头加上相应大气压力的水头减去相应于汽化压力的水头，符号为NPSH，单位为
米(m)。 3.18
必需汽蚀余量required netpositive suctionhight 对于给定的砂泵，在给定转速和流量下应具有的汽蚀余量，符号为（NPSH)，，单位为米
(m)。 3.19
临界汽蚀余量 量critical net positive suction hight 通过汽蚀试验测得的NPSH临界值，符号为（NPSH），单位为米（m）。
3 SY/T5612—2018
3.20
离心机centrifuge 利用离心沉降原理及螺旋卸料机构，进行钻井液固一液相分离或分级的设备。
3.21
离心机处理量 capacity 在规定的试验条件下，单位时间内离心机能分离进料钻井液的最大流量。
3.22
离心机分离因数separationfactor 离心机在运行过程中转鼓内壁最大直径处产生的离心加速度和重力加速度的比值。
3.23
搅拌器agitator 通过叶轮旋转搅拌钻井液，使钻井液中的固相颗粒处于悬浮状态，避免沉降的搅拌装置。
3.24
泥浆枪mudgun 利用高速射流搅拌或冲洗泥浆的装置。
3.25
混合器mixer 将钻井液材料通过混合加人钻井液中的配液装置。
3.26
爬坡能力gradeability 经混合器混合后的钻井液在惯性力的作用下，能够经管道提升的高度。
3.27
剪切泵shearpump 利用流体剪切原理，使钻井液用处理剂快速溶于钻井液的复合叶轮泵。
4分类、型号与基本参数
4.1振动筛 4.1.1分类 4.1.1.1按振动条件
振动筛按振动条件分为： a）常压振动筛：筛网上下两面均为大气压环境。 b）正压振动筛：筛网上面为大于大气压的环境，下面为大气压环境。 c）负压振动筛：筛网上面为大气压环境，下面为小于大气压环境。
4.1.1.2按振动型式
振动筛按振动型式分为： a）普通椭圆振动筛：工作时筛箱做椭圆轨迹运动，并绕质心做俯仰运动。 b）圆振动筛：工作时筛箱做圆轨迹运动。 c）直线振动筛：工作时筛箱做直线轨迹运动。 d）平动椭圆振动筛：工作时筛箱做平动椭圆轨迹运动。
A SY/T5612—2018
e）双迹振动筛：工作时筛箱可以实现直线轨迹与平动椭圆轨迹振动，并可在两个振动轨迹之间
自由切换的振动筛称作双轨迹振动筛。
4.1.1.3按组合型式
振动筛按组合型式分为： a）单筛：一台振动筛单独工作。 b）双联筛：两台振动筛并列安装在同一底座上水平安装或垂直安装，可同时处理钻井液。 c）多联筛：三台或三台以上振动筛并列安装在同一底座上水平安装或垂直安装，可同时处理钻井液。
4.1.1.4按筛网布置型式
振动筛按筛网布置型式分为： a）单层筛：筛箱上有一个筛面。 b）双层筛：筛箱上有上下两个筛面，且两筛面之间有一定的距离。 c）多层筛：筛箱上有大于两个的筛面，且相邻两个筛面之间有一定的距离。 d）叠层筛：筛箱上有两个上下交错的筛面。
4.1.2型号表示方法
振动筛的型号编制规则应符合下列要求，其表示方法如图1所示。
ZS/0OOXO-O
修改或变形设计序号：用1，2，3，….表示筛网布置型式：单层省略，双层为2，多层为n，叠层为D 组合型式：单筛省略或为1，水平双联筛为2，水平多联筛为n，垂直双联筛为C2，水平多联垂直多联为Cn 振动型式：普通椭圆型为T，圆型为Y，直线型为，平动椭圆型为PT，双轨迹为S 工作条件：常压省略，正压为乙，负压为F 振动筛代号图1振动筛的型号表示方法
注：筛网层数为双层、多层或叠层时，振动筛组合型式单层1不能省略。 示例1： ZS/PT1×2-4表示常压环境平动椭圆振动筛第四代产品，其中振动筛组合型式为单筛，筛网层数为双层筛。 示例2： ZS/FZ2-2表示负压环境直线振动筛第二代产品，其中振动筛组合形式为水平双联，筛网层数为单层筛。
4.1.3筛箱规格
可用于处理钻井液的筛箱尺寸，本标准只规定筛箱的内宽度尺寸系列，长度尺寸根据筛箱的具体结构而确定。宽度系列尺寸见表1。
表1筛箱内宽度尺寸系列
单位为毫米
序号筛箱内宽度尺寸
2 900
5 1180
7 1260 1340
00
1 600
4 1120
6 1200
1080
5
