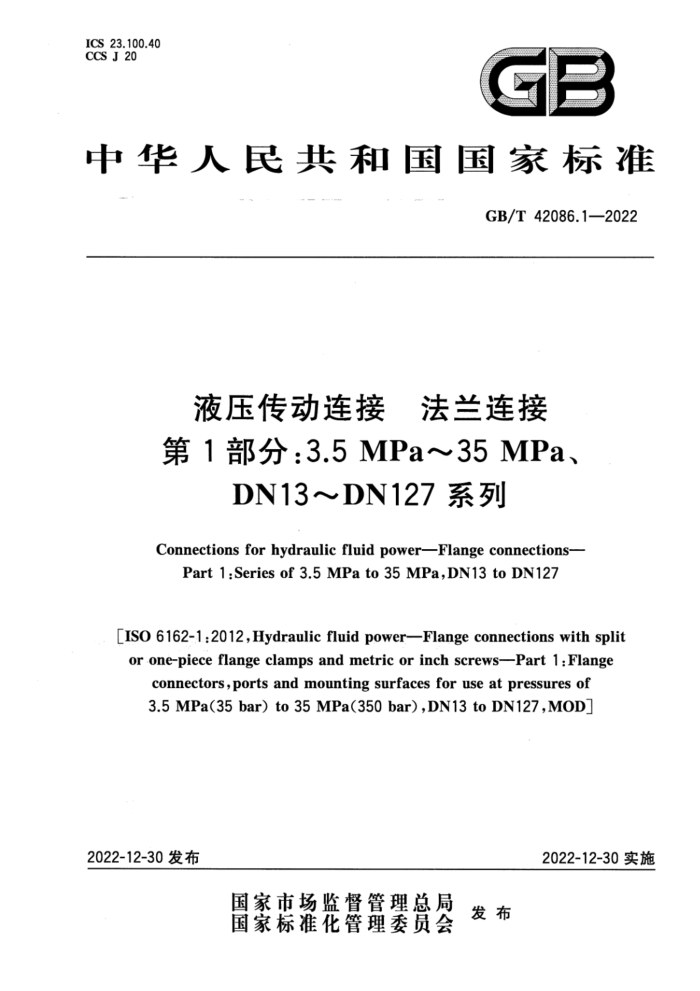

ICS 23.100.40 CCS J 20
G
中华人民共和国国家标准
GB/T42086.1—2022
液压传动连接 法兰连接第 1 部分:3.5 MPa～35 MPa、
DN13～DN127 系列
Connections for hydraulic fluid power-Flange connections-
Part1:Seriesof3.5MPato35MPa,DN13toDN127
[ISO 6162-1:2012,Hydraulic fluid power-—Flange connections with split or one-piece flange clamps and metric or inch screws--Part 1:Flange
connectors,ports and mounting surfaces for use at pressures of 3.5MPa(35bar)to35MPa(350bar),DN13toDN127,MOD
2022-12-30发布
2022-12-30实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 42086.1—2022
目 次
前言引言
范围 2 规范性引用文件 3 术语和定义 4 材料 5 选型 6 尺寸和公差
1
表面要求压力/温度要求 9 标记 10 法兰接头及零件的命名· 附录A(资料性) 符合本文件的法兰连接的建议安装程序和螺纹扭矩... 附录B（资料性) 0形圈代号和尺寸参考文献
7 8
13
:
16 GB/T 42086.1—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T42086《液压传动连接法兰连接》的第1部分。GB/T42086已经发布了以下部分：
第1部分：3.5MPa～35MPa、DN13~DN127系列；第2部分：42MPa、DN13~DN76系列。
本文件修改采用ISO6162-1：2012《液压传动带分体式或一体式法兰夹，使用米制或英制螺纹的法兰连接第1部分：用于3.5MPa（35bar)～35MPa（350bar）、DN13～DN127的法兰接头、油口、安装面》。
本文件与ISO6162-1：2012相比做了下述结构调整：
4.5对应ISO6162-1；2012中4.4的注，4.6对应ISO6162-1：2012的4.5。 本文件与ISO6162-1：2012的技术差异及其原因如下：
用规范性引用的GB/T17446替换了ISO5598（见第3章、表1、表2），以适应我国的技术条件，提高可操作性；
用规范性引用的GB/T70.1替换了ISO4762、GB/T3098.1替换了ISO898-1、GB/T5783替
换了ISO4017（见4.3），以适应我国的技术条件，提高可操作性；用规范性引用的GB/T6031替换了ISO48、GB/T3452.2替换了ISO3601-3（见4.4），以适应我国的技术条件，提高可操作性；用规范性引用的GB/T97.1替换了ISO7089（见4.6、表2），以适应我国的技术条件，提高可操作性；用规范性引用的GB/T1804替换了ISO2768-1（见6.6），以适应我国的技术条件，提高可操作性；一用规范性引用的GB/T10125替换了ISO9227（见7.1、7.2），以适应我国的技术条件，提高可操作性；一用规范性引用的GB/T131替换了ISO1302（见7.7、图6），以适应我国的技术条件，提高可操作性；用规范性引用的GB/T26143替换了ISO19879（见8.1），以适应我国的技术条件，提高可操作性；增加了DN32的2型（英制)FC和FCS法兰夹的标识要求（见9.2），以适应我国的技术条件，提高可操作性：增加了2型（英制）法兰连接的油口安装面的标识要求（见9.3），以适应我国的技术条件，提高可操作性；更改了分体式法兰夹的命名规则（见10.1），以适应我国的技术条件，提高可操作性；更改了一体式法兰夹的命名规则（见10.2），以适应我国的技术条件，提高可操作性；用规范性引用的GB/T193替换了ISO261（见表1），以适应我国的技术条件，提高可操作性；用规范性引用的GB/T196替换了ISO724（见表1），以适应我国的技术条件，提高可操作性；用规范性引用的GB/T20670替换了ISO263（见表2），以适应我国的技术条件，提高可操作性；
I GB/T42086.1-2022
一增加了法兰台螺纹与表面的垂直度的要求（见图6），以适应我国的技术条件，提高可操作性本文件还做了下列编辑性改动：
将标准名称更改为《液压传动连接 法兰连接 第1部分：3.5MPa35MPa、DN13~DN127 系列》；删除了法兰油口、法兰头标识的示例。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国液压气动标准化技术委员会（SAC/TC3)归口。 本文件起草单位：宁波市产品食品质量检验研究院（宁波市纤维检验所）、合肥集源穗意液压技术股
份有限公司、安徽康迪纳电力科技有限责任公司、浙江松养气动液压有限公司、浙江苏强格液压股份有限公司、台州弘一液压伺服科技有限公司、宁波久荣液压器材有限公司、浙江海格威液压科技有限公司、 四川航天烽火伺服控制技术有限公司、伊顿液压（宁波）有限公司、广东亨鑫亚科技有限公司、北京机械工业自动化研究所有限公司。
本文件主要起草人：王洋定、郑智剑、高杨、楼仲宇、罗学荣、于磊、吴娅琴、陈柯、王涌潮、张江兵、 俞吉健、黄琼芳、曹巧会、罗经。
Ⅱ GB/T 42086.1—2022
引 言
在液压系统中，法兰式管接头作为重要的管路连接用液压元件，不仅要求安全可靠无泄漏，还要求实现系列化和标准化。GB/T42086旨在规范法兰连接的通用要求和尺寸，拟由三个部分构成。
第1部分：3.5MPa～35MPa、DN13～DN127系列。目的是确定3.5MPa～35MPa压力等级、用于四螺钉紧固的分体式及一体式法兰夹型硬管接头和软管接头(DN13～DN127)的法兰头、分体式法兰夹（FCS和FCSM)、一体式法兰夹（FC和FCM)、油口和安装面的通用要求和尺寸规范，以及配合使用的密封圈和密封槽的尺寸。 第2部分：42MPa、DN13～DN76系列。目的是确定42MPa压力等级、用于四螺钉紧固的分体式及一体式法兰夹型硬管接头和软管接头(DN13～DN76)的法兰头、分体式法兰夹(FCS和 FCSM)、一体式法兰夹（FC和FCM)、油口和安装面的通用要求和尺寸规范，以及配合使用的密封圈和密封槽的尺寸。 第3部分：42MPa、DN25～DN80方形系列。目的是确定42MPa压力等级的方形法兰 (DN25～DN80)的通用要求和尺寸规范，以及配合使用的密封圈和密封槽的尺寸。
Ⅱ GB/T 42086.1—2022
液压传动连接法兰连接第1部分:3.5MPa~35MPa、
DN13~DN127系列
1范围
本文件规定了用于3.5MPa35MPa，四螺钉紧固的法兰夹型式的硬管接头和软管接头（DN13~ DN127)的法兰头、分体式法兰夹（FCS和FCSM)、一体式法兰夹（FC和FCM)、油口和安装面的通用要求和尺寸；也规定了配合使用的密封圈及密封槽的要求和尺寸。
本文件适用于不便使用螺纹管接头的工业和商用产品的液压系统的连接件。 注：本文件推荐使用米制螺纹紧固件(1型），也提供了使用既有的英制螺纹紧固件(2型)的方法。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T70.1内六角圆柱头螺钉(GB/T70.1—2008，ISO4762：2004，MOD) GB/T97.1平垫圈A级（GB/T97.1—2002，eqvISO7089:2000) GB/T131产品几何技术规范（GPS）技术产品文件中表面结构的表示法（GB/T131--2006，
ISO1302:2002,IDT)
GB/T193普通螺纹直径与螺距系列（GB/T193—2003，ISO261：1998，MOD） GB/T196 普通螺纹基本尺寸（GB/T196-2003，ISO724：1993，MOD) GB/T 1804 一般公差未注公差的线性和角度尺寸的公差（GB/T1804一2000，eqvISO2768-1：
1989)
GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1一2010，ISO898-1：2009， MOD)
GB/T3452.2 液压气动用O形橡胶密封圈第2部分：外观质量检验规范（GB/T3452.2--2007， ISO 3601-3:2005,IDT)
GB/T5783六角头螺栓全螺纹（GB/T5783—2016，ISO4017：2014，MOD) GB/T6031 硫化橡胶或热塑性橡胶硬度的测定（10IRHD～100IRHD）（GB/T6031一2017，
ISO48:2010IDT)
GB/T10125 5人造气氛腐蚀试验盐雾试验（GB/T10125—2021,ISO9227:2017，MOD） GB/T17446 流体传动系统及元件词汇（GB/T17446—2012，ISO5598：2008，IDT） GB/T20670 统一螺纹直径与牙数系列（GB/T20670—2006，ISO263：1973，MOD) GB/T26143 液压管接头试验方法（GB/T26143—2010，ISO19879:2010，IDT） ISO725ISO英制螺纹基本尺寸（ISOinchscrewthreads—Basicdimensions） ISO3601-1 流体传动系统O形圈第1部分：内径、横截面、公差和命名代号（Fluidpowersys
tems—O-rings—Part 1:Inside diameters,cross-sections,tolerances and designation codes)
注：GB/T3452.1—2005液压气动用O形橡胶密封圈第1部分：尺寸系列及公差（ISO3601-1；2002，MOD)
1 GB/T42086.1—2022
ANSI/ASMEB18.3内六角圆柱头螺钉（英制系列)[SocketCap，Shoulder，andSetScrews，Hex and Spline Keys (Inch Series)]
ASTMA574合金钢内六角螺钉的标准规范（StandardSpecificationforAlloySteelSocket-Head Cap Screws)
SAEJ429外螺纹紧固件的机械和材料要求（MechanicalandMaterialRequirementsforExternally Threaded Fasteners)
3术语和定义
GB/T17446界定的术语和定义适用于本文件。
4材料
4.1用分体式法兰夹和一体式法兰夹装配的法兰连接见图1和图2。分体式法兰夹（见图3）和一体式法兰夹（见图4)应是在成品状态下具有以下特性的黑色金属材料。
a）法兰公称尺寸DN13：
一最小屈服强度：220MPa；最小断裂延伸率：3%。
b）其他法兰公称尺寸：
最小屈服强度：415MPa；
-
一最小断裂延伸率：3%。
4.2法兰头应是在成品状态下具有以下特性的黑色金属材料：
一最小屈服强度：215MPa；一最小断裂延伸率：10%。
4.3除非另有规定，否则应选择使用下列螺钉中的一种：
符合GB/T5783的六角头螺钉，性能等级不低于GB/T3098.1的10.9级；符合GB/T70.1的内六角螺钉，性能等级不低于GB/T3098.1的10.9级；符合SAEJ429的英制六角头螺钉，性能等级不低于8级；
-
一符合ANSI/ASMEB18.3产品规范的英制内六角螺钉，制造材料符合ASTMA574。
4.4除非另有规定，O形圈应由丁腈橡胶（NBR)制造，硬度（IRHD)为90士5，按GB/T6031测量，在第8章和表1或表2规定的压力和温度下使用和测试。表1和表2中规定的O形圈应符合ISO3601-1 中规定的相关规格的尺寸和A级公差，并且应符合或超过GB/T3452.2质量接受准则中的N级。如果法兰连接用于超出第8章规定的温度范围，应使用其他相应耐温材料的O形圈。 4.5符合本文件的法兰管接头包含弹性密封件。除非另有规定，制造和交付时，管接头需带弹性密封件并能适用于规定的石油基流体的工作温度范围。这些管接头和弹性密封件用于其他液压流体时，可能导致工作温度范围和相溶性不适合。根据需要，制造商可提供能应用于非石油基液压油的管接头和弹性密封件以满足相应的要求。 4.6应考虑螺钉头和法兰夹之间的表面压力，建议使用硬垫圈，垫圈应符合GB/T97.1（HV300）A型并和螺钉规格匹配。当使用2型螺钉时，可用符合ANSI/ASMEB18.22.1的B型窄系列HV300的平垫圈代替，例外情况见表1和表2。
2 GB/T42086.1—2022
5选型
5.1符合本文件和GB/T42086.2的法兰连接的零件不应互换。 5.2对于新设计，可通过与法兰头通孔(d2)或法兰台通孔(d1)的最大直径相对应的公称法兰尺寸来选择法兰管接头规格。 5.3法兰夹、油口和法兰头应与公称法兰尺寸匹配。 5.4新设计不应使用2型（英制)法兰油口和组件。
注：法兰头和O形圈的选择不受米制或英制螺纹紧固件的影响。 5.5螺钉、O形圈和垫圈的规格应按照公称法兰尺寸和表1(1型)或表2(2型)进行选择。 5.6对既有法兰头进行匹配，应测量直径（d1）和厚度（114）（见图5），测量准确度应不大于0.5mm。 5.7对既有法兰油口安装面进行匹配，应测量螺孔尺寸（l1、11）（见图6），并确定螺钉类型，选择合适的法兰头和法兰夹。为避免发生本文件和GB/T42086.2法兰接头的混淆，测量准确度应不大于1mm。 5.8确定选择一体式法兰夹(FC或FCM)或分体式法兰夹(FCS或FCSM)。
6尺寸和公差
6.11型法兰组件（包括螺钉)的尺寸，应符合图1或图2以及表1。2型法兰组件（包括螺钉)的尺寸，应符合图1或图2以及表2。 6.2分体式法兰夹的尺寸应符合图3和表3，一体式法兰夹的尺寸应符合图4和表3。拔模斜度（从图 3或图4的B面或从两边的中间开始)最大6°。 6.3法兰头尺寸应符合图5和表4。 6.4用于法兰连接的油口和油口安装面尺寸应符合图6和表5。 6.5O形圈尺寸应符合ISO3601-1(表1和表2的规格代码符合ISO3601-1)。 6.6除非另有规定，未注公差应符合GB/T1804的m级（中级）。 6.7表1～表5给出的尺寸和公差适用于电镀或其他表面处理完成后的成品。
7表面要求
7.1除非供需双方另有约定，所有碳钢法兰夹和碳钢法兰头（焊接法兰头除外)外表面的涂层应通过按 GB/T10125进行的至少72h中性盐雾试验。焊接法兰头应使用涂油、磷化处理或其他不影响焊接性能的方法进行防腐处理，并应通过按GB/T10125进行的至少16h中性盐雾试验。 7.2螺钉和垫圈应使用涂油、磷化处理或其他不会产生氢脆的方法进行防腐处理，通过按GB/T10125 进行的至少16h中性盐雾试验。
注：本文件规定的扭矩值按磷化处理的螺钉确定。 3在盐雾试验过程中，任何部位出现红色锈斑应视为不合格，下列指定部位除外：
7.3
一所有内部流道；一棱角，如六角的尖端、锯齿状和螺纹牙顶（这些部位由于批量生产或运输的影响使镀层或涂层
产生机械损伤)；一一由于扣压、扩口、弯曲或其他电镀后的金属成型操作所引起的机械变形的区域；一试验箱中零件悬挂或固定处（这些位置可能聚积冷凝物）。
7.4考虑到对环境的影响，不应镀镉，不优先使用六价铬镀层。镀层的改变可能影响装配扭矩，必要时需重新验证。
3
