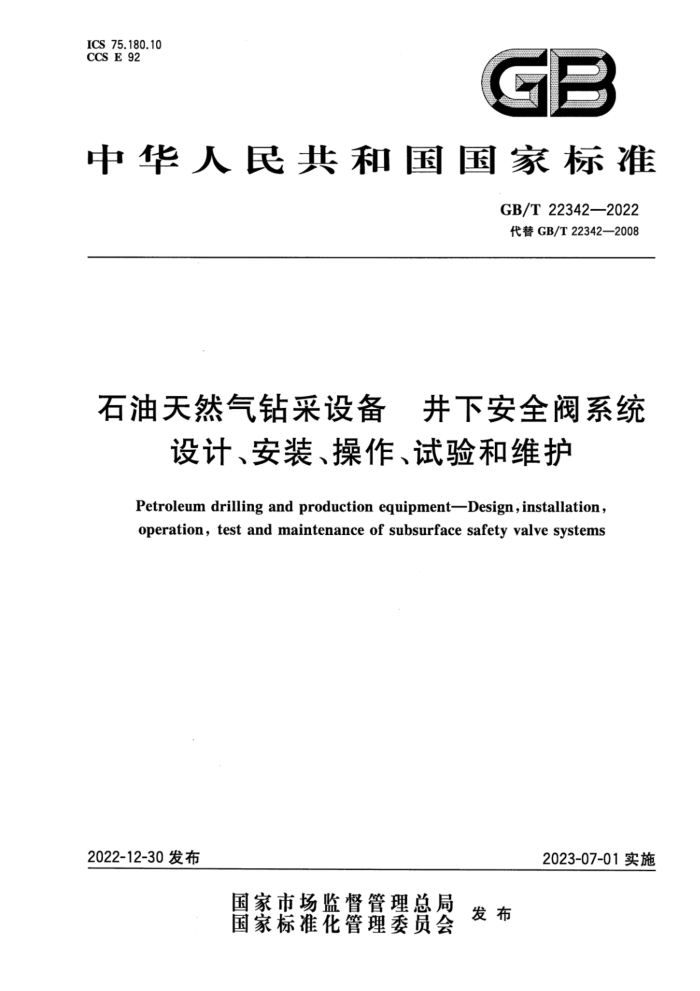

ICS 75.180.10 CCSE92
中华人民共和国国家标准
GB/T22342—2022 代替GB/T22342—2008
石油天然气钻采设备 井下安全阀系统
设计、安装、操作、试验和维护
Petroleum drilling and production equipment-Design, installation, operation, test and maintenance of subsurface safety valve systems
2023-07-01实施
2022-12-30发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T22342—2022
目 次
前言范围
1 2 规范性引用文件
3 术语和定义 4系统设计 4.1基础数据收集 4.2井下安全阀系统 4.3设计要求 5安装 5.1通用要求 5.2地面控制井下安全阀 5.3井下控制井下安全阀和注人型安全阀 6使用·
-
！
量
10
.10
6.1 通则 6.2# 控制系统 6.3地面控制井下安全阀试验 6.4井下控制井下安全阀和注入型安全阀试验，维护. 7.1 通则 7.2 井下安全阀 7.3 锁紧心轴和辅助工具 7.4 检验和评价. 7.5 重新试验 7.6井下安全阀维护文件 8其他· 8.1 通则 8.2 包装、贮存和运输 8.3 系统质量控制 8.4文件和资料控制附录A（资料性） 井下安全阀操作指南· 附录B（资料性） 井下控制井下安全阀和注人型安全阀的尺寸附录C（资料性）井下安全阀试验. 附录D（规范性） 故障报告参考文献
10
10
10 11 11
7
12
12 12 12 13 13 13 14 14 15 17 21 23 25
I GB/T22342—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T22342一2008《石油天然气工业井下安全阀系统讠 设计、安装、操作和维护》，与GB/T22342一2008相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了井下安全阀通则（见4.3.1.1.1.2008年版的5.2.2.7） b）增加了插入式井下安全阀结构要求（见4.3.1.1.3》；
更改了地面控制井下安全阀系统图（见图1，2008年版的图1）；
9
d) 增加了井下安全阀辅助工具设计、维护要求（见4.3.3.2、7.3）； e) 更改了地面控制井下安全阀安装步骤（见第5章，2008年版5.2.2、附录C）； f) 增加了地面控制井下安全阀安装前开关试验、人井时试验、生产过程中开关灵活试验步骤（见
5.2.6.3.3) g）增加了井下控制安全阀及注人型安全阀试验要求（见6.4）： h）删除了附录A《SSSV维修报告（基本资料要求）》（见2008年版的附录A）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本文件起草单位：石油工业井控装置质量监督检验中心、中国石油集团川庆钻探工程有限公司、中
国石油集团油田技术服务有限公司、中国石油天然气股份有限公司勘探开发研究院、中国石油化工股份有限公司胜利油田分公司石油工程技术研究院、宝鸡石油机械有限责任公司、中国石油天然气股份有限公司塔里木油田分公司、中国石油集团西部钻探工程有限公司、中石油江汉机械研究所有限公司、中国石油大学（华东）。
本文件主要起草人：张志东、曾莲、陈章瑞、喻建胜、孙洪祥、刘雪梅、陈俊峰、段文广、贺启强、孙娟、 刘鹏、吴云才、朱再思、彭远春、金雪梅、何天鹏、倪睿凯、李婧、曾裙、张福涛、孙宝全、严金林、蔡宝平、 刘辉、曾钟。
本文件于2008年首次发布，本次为第一次修订。
ⅢI GB/T22342—2022
石油天然气钻采设备井下安全阀系统
设计、安装、操作、试验和维护
1范围
本文件规定了井下安全阀系统的应用设计、安装、操作、试验、维护等要求。 本文件适用于井下安全阀系统的应用，不适用于井下安全阀的制造设计、评定及修理。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9445无损检测人员资格鉴定与认证 GB/T20972.2石油天然气工业油气开采中用于含硫化氢环境的材料第2部分：抗开裂碳
钢、低合金钢和铸铁
GB/T21410 石油天然气工业井下设备锁定心轴和定位接头 GB/T28259石油天然气工业井下设备井下安全阀 SY/T6671石油设施电气设备场所I级0区、1区和2区的分类推荐作法 SY/T7603石油天然气钻采设备井口安全控制系统
3术语和定义
下列术语和定义适用于本文件。
3.1
井下安全阀 subsurface safety valve 安装在油管上，关闭时用来切断井下油管流体通道的装置。
3.2
地面控制井下安全阀 surface-controlled subsurface safety valve 通过地面控制系统控制的井下安全阀。
3.3
井下控制井下安全阀 subsurface-controlled subsurface safety valve 通过井下流体速度或压力变化进行控制的井下安全阀。
3.4
管压型阀 ambient-type valve 安全阀所处位置的油管内压力低于预设压力时，将会自动关闭的井下安全阀。
3.5
流速型阀 velocity-type walve 安全阀所处位置油管内流体的流动速度超出预设值时，将会自动关闭的井下安全阀。
1 GB/T22342—2022
3.6
注入型安全阀injection safetyvalve 通过注人流体开启，用于防止井内流体流出的井下安全阀。
3.7
井下安全阀系统 subsurface safety walve system 包括控制系统（3.10）、控制管线（3.9）、井下安全阀（3.1）安全阀锁紧心轴（3.17）安全阀坐落短节
（3.13）、流动短节（3.12）、辅助工具及其他相关井下控制元件的组件。 3.8
水下安全阀 underwater safety valve 安装在水下井口装置上，失去动力源就会自动关闭的阀门总成。 注：水下安全阀包含水下安全阀阀组件和水下安全阀驱动器。
3.9
控制管线 control line 将控制动力传送到地面控制井下安全阀的管线。
3.10
控制系统 control system 在正常运行或失效保护工况下，用于操控或调节安全阀的装置或成套装置。
3.11
节流孔（嘴） orifice (bean) 流速型井下控制井下安全阀中为产生压降而设计的节流或锐孔装置。
3.12
流动短节flowcoupling 连接在井下安全阀两端用于避免井下安全阀内壁被端流冲蚀的厚壁短节。
3.13
安全阀坐落短节 safety valve landing nipple 用于安装井下安全阀锁紧心轴的机构，可设有用于井下安全阀操作的控制管线接口。
3.14
平衡机构 equalizing feature 允许井压通过地面控制井下安全阀阀板旁通，平衡阀板上下压差，以重新打开井下安全阀的机械
装置。 3.15
自平衡机构self-equalizing feature 打开井下安全阀时，允许井压自动通过地面控制井下安全阀阀板旁通的机械装置。
3.16
失控安全装置fail-safe device 当地面出现着火或井口出现渗漏等紧急情况，能引起井下安全阀失去控制动力，促使其自动关闭的
装置。 3.17
安全阀锁紧心轴 safety valve lock mandrel 用于将井下安全阀相关井下工具固定在井下的装置。
2 GB/T22342—2022
3.18
失效下入深度 fail-safe setting depth 能够确保地面控制并下安全阀正常关闭的最大安装深度。
4系统设计
4.1基础数据收集
设计时应收集井的基础数据，包括但不限于下列参数： a）井位（陆上、平台、海底）； b）套管和油管的尺寸、壁厚、钢级和材质；
下人深度（应用中可以下人的最大深度）和控制系统参数（控制液类型和性质、液压源压力、输送管路和连接效率)；
d) 预计工作压力温度、流量； e) 工作环境介质，如硫化氢分压，二氧化碳分压，氯离子含量等： f) 酸化压裂的泵压、流体温度、排量、规模、化学药剂； g）加砂压裂的支撑剂类型、排量、砂比、化学药剂； h) 套管柱和油管柱的结构、轨迹、最大狗腿度； i) 需要通过井下安全阀的井下工具尺寸，类型和形状； j） 能够通过井下安全阀的极限尺寸及需要通过井下安全阀的井下工具的最大尺寸； k) 需要在井下安全阀与套管之间的环形空间布设管缆的要求； 1) 采油树及井口装置的规格型号
4.2并下安全阀系统 4.2.1系统组成
井下安全阀系统可分为以下三部分（见图1）： a）井下设备工具，包括井下安全阀、流动短节、控制管线、控制管线保护器；
地面设备，包括控制系统控制液、井口或油管悬挂器通道和连接装置；
bJ 9 配套工具设备，包括锁紧和密封装置、安全阀坐落短节、辅助工具等。
3 GB/T22342—2022
标引序号说明：
控制系统；一控制管线；
1-
2 3——井下安全阀：
一流动短节；一地面主安全阀：
5—
侧翼安全阀；安全阀坐落短节；安全阀锁紧心轴。
B-
图1地面控制井下安全阀系统
4.2.2通则 4.2.2.1材料
用于井下安全阀系统的材料应满足系统和应用工况的功能和技术要求。 注：功能和技术要求包括预期的使用环境。
4.2.2.2连接方式
选择井下安全阀连接方式时应确认但不限于以下内容： a）与油管和油管变扣接头、油管内外径和套管通径、有关的永久性井内设备和修井工具尺寸和结
构匹配
