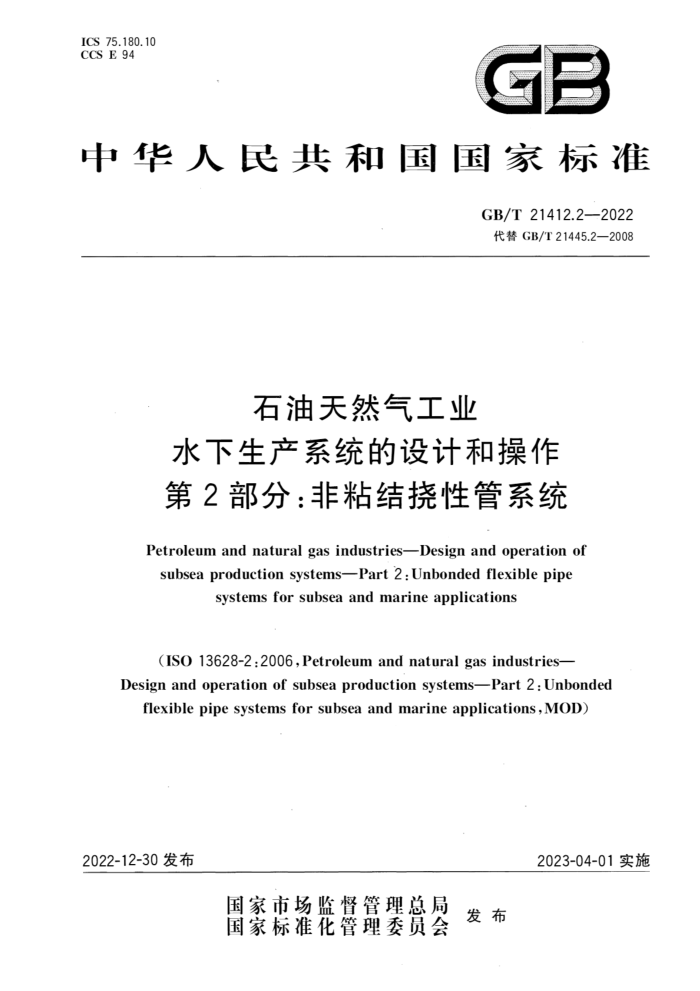

ICS 75.180.10 CCS E 94
7
-
电
中华人民共和国国家标准
GB/T 21412.2—2022 代替GB/T21445.2—2008
石油天然气工业
水下生产系统的设计和操作第2部分：非粘结挠性管系统
Petroleum and natural gas industries--Design and operation of subsea production systems-Part 2 : Unbonded flexible pipe
systems for subsea and marine applications
(ISO 13628-2 :2006 , Petroleum and natural gas industries- Design and operation of subsea production systems-Part 2 : Unbonded
flexible pipe systems for subsea and marine applications, MOD)
2022-12-30发布
2023-04-01实施
国家市场监督管理总局 发布
国家标准化管理委员会 GB/T21412.2—2022
目 次
前言引言范围
1 2 规范性引用文件 3术语、定义、缩略语和符号
！
3.1 术语和定义 3.2 缩略语和符号功能要求
4
4.1 概述 4.2 基本要求 4.3 一般设计参数 4.4 内部流体参数 4.5 外部环境 4.6 系统要求 5设计要求 5.1 荷载和荷载效应 5.2 管体设计方法 5.3 管体结构设计·
15
5.4 系统设计要求材料 6.1 材料要求 6.2 测试要求 6.3 质量保证要求 7 制造要求· 7.1 质量保证要求 7.2 骨架层 7.3 聚合物挤塑 7.4 抗压和抗拉铠装层 7.5 耐磨层、保温层和止屈层 7.6 端部配件 7.7 过程要求验证 7.8 制造公差 7.9 修复
21
6
24
27
36 36
0
318
工
39
L0
L2
42 GB/T21412.2—2022
文档· 8.1 通则 8.2 设计前提 8.3 设计荷载报告 8.4 设计报告 8.5 挠性管数据表 8.6 生产质量计划 8.7 制造规格书 8.8 完工文档 8.9 操作手册工厂接受试验 9.1 通则 9.2 通径试验 9.3 静水压力试验 9.4 电连续性和电绝缘试验 9.5 气体排放系统试验· 9.6 密封试验 10标识和包装 10.1标识 10.2包装附录A（资料性）本文件与GB/T21445.2一2008的主要技术变化附录B（资料性）结构编号对照一览表附录C（资料性） 本文件与ISO13628-2:2006的技术差异及其原因附录D（资料性) 采购指南附录E（资料性） 挠性管数据表参考文献
8
42
42
43
43
43
45
45 45 4.5
46 46 46 47 M 48 48 49 50 50 50 51 60 68 81 87 88
O GB/T21412.2—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T21412《石油天然气工业水下生产系统的设计和操作》的第2部分，GB/T21412 已经发布了以下部分：
第1部分：一般要求和推荐做法：第2部分：非粘结挠性管系统；第3部分：过出油管（TFL）系统；第4部分：水下井口装置和采油树设备第5部分：水下脐带缆：第6部分：水下生产控制系统；一第7部分：完井或修井隔水管系统；第8部分：水下生产系统的水下机器人（ROV）接口；第9部分：遥控操作工具（ROT）维修系统：第10部分：粘结性挠性管规格书：第11部分：挠性管系统的推荐作法；第15部分：水下结构物及管汇。
本文件代替GB/T21445.2一2008《石油天然气工业海底生产系统的设计和操作第2部分：用于海底和海上的挠性管系统》，与GB/T21445.2-2008相比，除结构调整和编辑性改动外，主要技术变化见附录A。
本文件修改采用ISO13628-2：2006《石油天然气工业水下生产系统的设计和操作第2部分：用于海底和海上的非粘结挑性管系统》。
本文件与ISO13628-2：2006相比，在结构上有较多调整，两个文件之间的结构编号变化对照一览表见附录B。
本文件与ISO13628-2：2006相比，存在较多技术差异，在所涉及的条款的外侧页边空白位置用垂直单线（I》进行了标示，这些技术差异及其原因一览表见附录C。
本文件做了下列编辑性改动：
为与现有文件协调。将文件名称改为《石油天然气工业水下生产系统的设计和操作第2部分：非粘结挠性管系统》；纳人了ISO13628-2：2006/Cor.1：2009的勘误内容，所涉及的条款的外侧页边空白位置用垂直双线（）进行了标示。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国石油天然气标准化技术委员会（SAC/TC355）提出并归口。 本文件起草单位：深圳海油工程水下技术有限公司、海洋石油工程股份有限公司、中海油研究总院
有限责任公司。
本文件主要起草人：李怀亮、崔宁、叶永彪、石锦坤、刘书胜，张恩勇、孙锟、彭海玲、王保森、陈晓东、 傅文志、李新超
本文件于2008年首次发布，本次为第一次修订。
I GB/T21412.2—2022
引言
水下生产系统由一个或多个生产油气的水下井口、所依托的给定的处理设施（固定平台、浮式设施，水下设施），或岸上处理设施等各个子系统，或通过注水/气开发的水下井口等部分组成。GB/T21412 《石油天然气工业水下生产系统的设计和操作》为水下生产系统及其子系统，以及各类接口和维修系统、保护系统等，提供了设计框架、推荐做法和使用指南，拟由十五个部分构成。
一第1部分：一般要求和推荐做法。目的是为石油天然气工业各个领域开发应用水下生产系统提供一般要求、推荐做法和使用指南。 一第2部分：非粘结挠性管系统。目的是为水下生产系统中的非粘结挠性管系统产品提供推荐
做法。 一一第3部分：过出油管（TFL)系统。目的是为非水下生产系统中的TFL系统的设计、制造和操
作提供推荐做法。 一一第4部分：水下井口装置和采油树设备。目的是为水下生产系统中的水下井口装置和采油树
产品设备提供推荐做法。 第5部分：水下脐带缆。目的是为水下生产系统中的水下脐带缆产品提供推荐做法和使用指南。
一第6部分：水下生产控制系统。目的是为水下生产系统中的水下生产控制系统产品提供推荐
做法。 一第7部分：完井或修井隔水管系统。目的是为水下生产系统中的完井或修井隔水管系统产品提供推荐做法，并给出了从浮式装置进行安装的要求和建议。 第8部分：水下生产系统的水下机器人（ROV)接口。目的在于给水下生产系统的ROV接口提出技术要求。
一一第9部分：遥控操作工具（ROT)维修系统。目的是为水下生产系统中的ROT维修系统和接
口设备提出功能要求和推荐做法。 一第10部分：粘结性挠性管规格书。目的是为水下生产系统中的粘结挠性管产品提供推荐
做法。 一第11部分：挠性管系统的推荐作法。目的是为水下生产系统中的挠性管系统产品提供推荐做
法和使用指南。 一第12部分：动态生产立管。目的是为水下生产系统中的动态生产立管设计提供推荐做法。
一
一第13部分：水下生产系统远程操作工具和接口。目的是为开发、设计远程操作水下工具和水下生产系统接口提供推荐做法。 一第14部分：水下高完整性压力保护系统。目的是为水下应用中使用的高完整性压力保护系统提供推荐做法。
一第15部分：水下结构物及管汇。目的是为水下生产系统中的水下结构物及管汇产品提供推荐
做法。 挠性管主要由管体和端部配件构成，其中管体是由多层材料复合而成的承压管道。挠性管通常具
有较低的弯曲刚度和高的轴向拉伸刚度，比同等抗内压能力的钢管具有更小的弯曲半径。本文件规定的内容与GB/T21412.11一2019、GB/T21412.10一2019一起对挠性管技术的各个方面做了规定，三者间的关系见GB/T21412.11--2019中4.1.2的描述。
IV GB/T21412.2—2022
本次修订是基于ISO13628-2：2006《石油天然气工业水下生产系统的设计和操作 第2部分用于海底和海上的非粘结挠性管系统》。由于该文件已出版多年，很多技术内容有了新的变化，本文件在该文件的基础上进行了大量修订，以适应技术发展。
V GB/T21412.2—2022
石油天然气工业
水下生产系统的设计和操作第2部分：非粘结性管系统
1范围
本文件规定了非粘结性管设计、材料、制造、测试、文档、标识和包装的要求。 本文件适用于工作介质为甜性和酸性（包括油、气、水和各类化学药剂等）、带端部配件的非粘结挠
性管，包括静态和动态的海底管道、立管和跨接管。
本文件不适用于粘结挠性管和含非金属抗拉、抗压铠装丝的挠性管，阻流和压井管线跨接管，以及挠性管的附属部件。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228（所有部分）金属材料拉伸试验[ISO6892（所有部分）注：GB/T228.1—2021金属材料拉伸试验第1部分：室温试验方法（ISO6892-1:2019，MOD）；
GB/T228.2—2015金属材料拉伸试验第2部分：高温试验方法（ISO6892-2:2011MOD)； GB/T228.3-2019金属材料 拉伸试验 第3部分：低温试验方法（ISO6892-3:2015，MOD） GB/T228.4一2019金属材料拉伸试验第4部分：液氢试验方法（ISO6892-4:2015，MOD）
GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（GB/T230.1一2018，ISO6508-1： 2016,MOD)
GB/T231.1 金属材料 布氏硬度试验第1部分：试验方法（GB/T231.1一2018，ISO6506-1： 2014.MOD)
GB/T1033（所有部分） 塑料非泡沫塑料密度的测定［ISO1183（所有部分）注：GB/T1033.1—2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法（ISO1183-1：
2004IDT); GB/T1033.2—2010 塑料非泡沫塑料密度的测定第2部分：密度梯度柱法(ISO1183-2:2004，MOD)； GB/T1033.3—2010塑料非泡沫塑料密度的测定第3部分：气体比重瓶法（ISO1183-3：1999，IDT）。
GB/T1034塑料吸水性的测定（GB/T1034—2008，ISO62：2008，IDT) GB/T1040.1 塑料拉伸性能的测定第1部分：总则（GB/T1040.1一2018，ISO527-1：
2012,IDT)
GB/T1040.2尊 塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件（GB/T1040.2一 2006.ISO527-2:1993,MOD)
GB/T1041塑料压缩性能的测定（GB/T1041—2008，ISO604：2002，IDT）
1 GB/T21412.2—2022
GB/T1685硫化橡胶或热塑性橡胶在常温和高温下压缩应力松弛的测定（GB/T1685- 2008,ISO3384:2005,MOD)
GB/T3682（所有部分）塑料热塑性塑料熔体质量流动速率（MFR）和熔体体积流动速率（MVR）的测定［ISO1133（所有部分）
注：GB/T3682.1一2018塑料热塑性塑料熔体质量流动速率（MFR)和熔体体积流动速率（MVR）的测定第1
部分：标准方法（ISO1133-1:2011，MOD） GB/T3682.2-2018塑料热塑性塑料熔体质量流动速率（MFR）和熔体体积流动速率（MVR）的测定第2 部分：对时间-温度历史和（或》湿度敏感的材料的试验方法（ISO1133-2：2011MOD）。
GB/T4157金属在硫化氢环境中抗硫化物应力开裂和应力腐蚀开裂的实验室试验方法 GB/T4340.13 金属材料维氏硬度试验第1部分：试验方法（GB/T4340.1一2009，ISO6507-
1:2005,MOD)
GB/T5576 橡胶与胶乳命名法（GB/T5576—1997.ISO1629：1995,IDT)） GB/T7304石油产品酸值的测定电位滴定法 GB/T8813硬质泡沫塑料压缩性能的测定（GB/T8813-2020.ISO844：2014，IDT） GB/T9341 塑料弯曲性能的测定（GB/T9341—2008，ISO178:2001，IDT) GB/T10294 绝热材料稳态热阻及有关特性的测定防护热板法（GB/T10294一2008，
ISO8302:1991.IDT)
GB/T10295 绝热材料稳态热阻及有关特性的测定热流计法（GB/T10295—2008，ISO8301： 1991,IDT)
GB/T11546.1 塑料 变性能的测定第1部分：拉伸蠕变（GB/T11546.1--2008，ISO899-1： 2003,IDT)
GB/T12006.1 塑料 聚酰胺第1部分：黏数测定（GB/T12006.1-2009，ISO307:2007，IDT) GB/T12006.2 塑料 聚酰胺第2部分：含水量测定（GB/T12006.2—2009，ISO15512：
1999,MOD)
GB/T18253 3钢及钢产品检验文件的类型（GB/T18253—2018，ISO10474：2013.IDT） GB/T19466.1 塑料 差示扫描量热法（DSC）第1部分：通则（GB/T19466.1一2004，
ISO11357-1:1997.IDT)
GB/T19466.2塑料差示扫描量热法（DSC） 第2部分：玻璃化转变温度的测定 (GB/T19466.2--2004.ISO11357-2.1999.IDT)
GB/T19466.4塑料差示扫描量热法（DSC） 第4部分：比热容的测定（GB/T19466.4- 2016,ISO11357-4:2014,MOD)
GB/T20972（所有部分）石油天然气工业油气开采中用于含硫化氢环境的材料［（ISO15156 （所有部分）
注：GB/T20972.1一2007石油天然气工业油气开采中用于含硫化氢环境的材料第1部分：选择抗裂纹材料
的一般原则（ISO15156-1：2001，IDT）； GB/T20972.2一2008石油天然气工业油气开采中用于含硫化氢环境的材料第2部分：抗开裂碳钢、低合金钢和铸铁（ISO15156-2：2003，MOD)； GB/T20972.3一2008石油天然气工业油气开采中用于含硫化氢环境的材料第3部分：抗开裂耐蚀合金和其他合金（ISO15156-3：2003，MOD）。
GB/T21412.4石油天然气工业水下生产系统的设计与操作第4部分：水下井口装置和采油树设备（GB/T21412.4—2013,ISO13628-4:2010,IDT)
GB/T21412.11一2019石油天然气工业水下生产系统的设计和操作第11部分：挠性管系统
