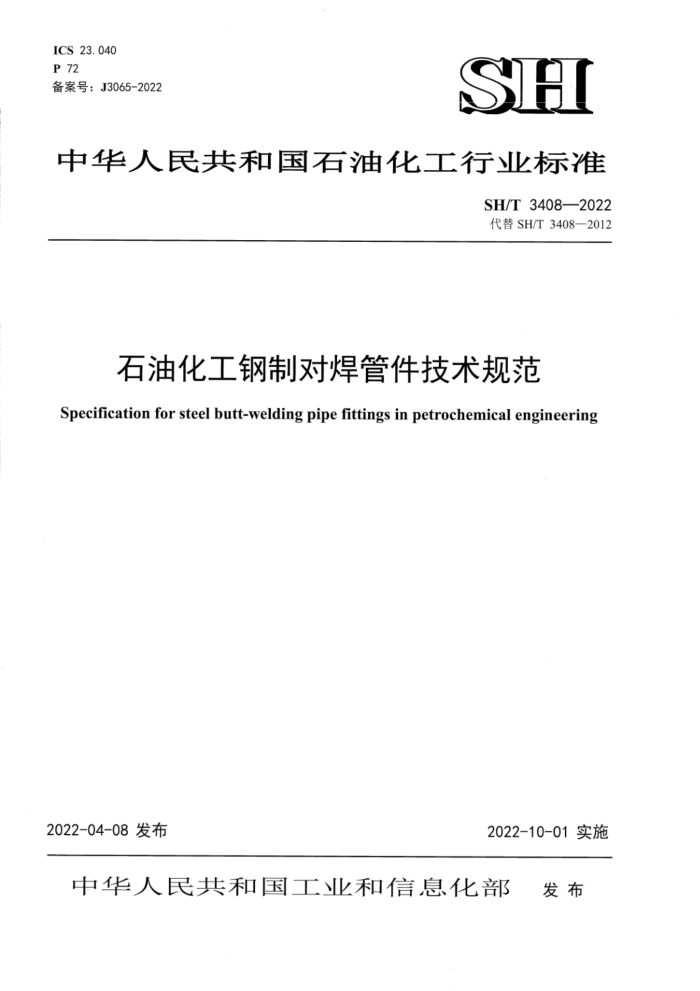

ICS23.040 P 72 备案号：J3065-2022
SH
中华人民共和国石油化工行业标准
SH/T 3408—2022 代替SH/T3408—2012
石油化工钢制对焊管件技术规范 Specification for steel butt-welding pipe fittings in petrochemical engineering
2022-04-08 发布
2022-10-01实施
中华人民共和国工业和信息化部 发布 SH/T3408—2022
目 次
前言
I
范围 2 规范性引用文件 3基本规定 3.1压力额定值 3.2类型与代号. 3.3端部外径及壁厚 4外形和尺寸、公差. 4.1外形和尺寸 4.2公差 5材料 5.1一般规定 5.2技术要求.· ：制造及热处理·
1
2
2 27 30 30 30 31 : 31 34 35 · 35 · 36 · 37 37
6
6.1 制造· 6.2 热处理· 7检验和试验 7.1 检验 7.2 试验· 7.3 补充要求·· 8 设计验证试验 8.1 验证试验 8.2 试验组装件 8.3 试验程序 8.4 试验结果的适用范围 8.5 试验结果保留 8.6 验证试验报告 9产品质量证明书 10 标志、防护和包装 10.1标志 10.2防护 10.3 包装本标准用词说明·
· 37 · 37 · 38 · 39 · 39 : 39 39 40 40 40 40
+
I SH/T3408—2022
Contents
Foreword 1Scope 2Normativereferences 3General requirements
3.1Pressureratings 3.2Typesand symbols 3.3Outside diameter and wall thickness 4Dimensionsandtolerances 4.1Appearanceanddimensions 4.2Tolerances... 5Material 5.1Generalrequirements 5.2Technical requirements 6Manufactureandheattreatment
2
27 30 30 30 31 31 34 35 35 36 37 37 37 37 38 39 39 39 · 39 40 · 40 40 40 41
6.1 Manufacture.. 6.2Heattreatment Inspectionandtests
7
7.1 Inspection 7.2 Tests.... 7.3 Supplementary test requirements 8Designprooftest 8.1 Proof test 8.2 Test assembly 8.3 Test procedure : 8.4 Applicabilityoftestresults 8.5 Maintenanceofresults 8.6 Proof test report 9Qualitycertificate 10Marking,protection andpackaging 10.1 Marking 10.2Protection 10.3 Packaging Explanation of wording in this standard II SH/T3408—2022
前言
根据国家工业和信息化部《2019年第二批行业标准制修订计划》（工信厅科函（2019）195号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本标准。
本标准共分10章。 本标准的主要技术内容是：钢制对焊管件的尺寸、公差、技术要求、检验、试验、标志、防护和包
装。
本标准是在《石油化工钢制对焊管件》SH/T3408一2012的基础上修订而成，本标准修订的主要技术内容如下：
-标准名称改为《石油化工钢制对焊管件技术规范》；一增加了钢制对焊45°Y型无缝三通；一修订了部分管件端部外径尺寸，增加部分三通的规格；一修订了部分材料牌号；一增加了钢制对焊45°Y型无缝三通的制造要求；一增加了钢制对焊45°Y型无缝三通的检验要求；一修改了设计验证试验的要求。 本标准由中国石油化工集团有限公司负责管理，由中国石油化工集团有限公司配管设计技术中心站
负责日常管理，由中石化洛阳工程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送管理单位和主编单位。
本标准日常管理单位：中国石油化工集团有限公司配管设计技术中心站
通讯地址：北京市朝阳区安慧北里安园21号邮政编码：100101 电话：010-84877282 传 真：010-64949514
本标准主编单位：中石化洛阳工程有限公司
通讯地址：河南省洛阳市中州西路27号邮政编码：471003
本标准参编单位：河北汇中管道装备有限公司
辽阳石化机械设计制造有限公司洛阳市石化配件制造有限公司江苏兴洋管业股份有限公司
本标准主要起草人员：张大船、张镭、王金富、赵伟星、马力、冯涛、陈林育、李采临、孙光吉。 本标准主要审查人员：丘平、聂爱杰、李永红、梁启周、丛林、蒋日生、张奉忠、张宝江、陈永亮、
许丹、白殿武、安威、叶琳、李兴林、邱百昌、袁灿、周卫国。
本标准1989年首次发布，1996年第1次修订，2012年第2次修订，本次为第3次修订。
III SH/T3408—2022
石油化工钢制对焊管件技术规范
1范围
本标准规定了石油化工钢制对焊管件（包括弯头、异径管、三通、管帽等）的尺寸、公差、技术要求、检验、试验和标志等要求。
本标准适用于石油化工管道用公称直径为DN15～DN3400的钢制对焊管件的制造及验收。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T150.4压力容器第4部分：制造、检验和验收 GB/T 711 优质碳素结构钢热轧钢板和钢带 GB/T 713 锅炉和压力容器用钢板 GB/T 3087 低中压锅炉用无缝钢管 GB/T 3274 碳素结构钢和低合金结构钢热轧钢板和钢带 GB/T3280 不锈钢冷轧钢板和钢带 GB/T 3531 低温压力容器用钢板 GB/T 4237 不锈钢热轧钢板和钢带 GB/T4238 耐热钢钢板和钢带 GB/T 5310 高压锅炉用无缝钢管 GB/T 6479 高压化肥设备用无缝钢管 GB/T 8163 输送流体用无缝钢管 GB/T 9948 石油裂化用无缝钢管 GB/T14976 流体输送用不锈钢无缝钢管 GB/T18984 低温管道用无缝钢管 GB/T 24511 承压设备用不锈钢和耐热钢钢板和钢带 NB/T47013.2 承压设备无损检测第2部分：射线检测 NB/T47013.3 承压设备无损检测 第3部分：超声检测 NB/T 47013.4 承压设备无损检测 第4部分：磁粉检测 NB/T 47013.5 承压设备无损检测 第5部分：渗透检测 SH/T3059 石油化工管道设计器材选用规范 SH/T3405 石油化工钢管尺寸系列
3基本规定
3.1压力额定值
1 SH/T3408—2022 3.1.13 按本标准设计管件的压力-温度额定值应符合国家现行标准SH/T3059的有关规定，并应按同材料、同管径、同壁厚的受内压无缝直管计算。 3.1.2管件的设计可按相应的钢制压力容器或管道设计规范中给出的数学分析法进行，或采用验证试验法进行设计。制造厂应在其档案中存有相应管件的数学分析和/或成功的验证试验记录。 3. 2 类型与代号
对焊管件类型与代号应符合表3.2的规定。
表3.2 对焊管件类型与代号
代号
型
类
无缝 45EL 45E3D 90EL 90ES 90ELR 90E3D 180EL 180ES RC RE TS TR 45TYS 45TYR CRS CRR c
钢板制 W45EL W45E3D W90EL W90ES W90ELR W90E3D
长半径 3D 长半径短半径长半径异径
45°弯头
90°弯头
3D 长半径短半径同心偏心等径异径等径异径等径异径
180°弯头
一
WRC WRE WTS WTR 一一 WCRS WCRR WC
异径管（大小头）
三通
45°Y型三通
四通管帽
-
3.3 端部外径及壁厚 3.3.1 管件的端部外径及壁厚应符合国家现行标准SH/T3405的有关规定。 3.3.2 管件的端部外径及壁厚有特殊要求时， 应在合同中注明。
4外形和尺寸、公差
4.1 外形和尺寸 4. 1. 1 45°弯头和90°弯头外形见图4.1.1，45°弯头和90°弯头尺寸应符合表4.1.1的规定。
2 SH/T3408—2022
H
D
D
a）45°弯头
b）90°弯头
图4.1.1 45°弯头和90°弯头外形表4.1.1 45° 弯头和90°弯头尺寸
中心至端面尺寸
公称直径 DN
端部外径D mm
mm
45°弯头H 长半径
90°弯头F
长半径 38 38 38 48 57 76 95 114 133 152 190 229 305 381 457 533 610 686 762 838 914
短半径一一 25 32 38 51 64 76 89 102 127 152 203 254 305 356 406 457 508 559 610
15 20 25 32 40 50 65 80 90 100 125 150 200 250 300 350 400 450 500 550 600
21.3 26.7 33.4 42.2 48.3 60.3 73.0 88.9 101.6 114.3 141.3 168.3 219.1 273.1 323.9 355.6 406.4 457.0 508.0 559.0 610.0
16 19 22 25 29 35 44 51 57 64 79 95 127 159 190 222 254 286 318 343 381
3 SH/T3408—2022
表4.1.1 45°弯头和90°弯头尺寸（续）
中心至端面尺寸
mm
公称直径 DN
端部外径D
45°弯头H 长半径
90°弯头F
mm
长半径 991 1067 1143 1219 1295 1372 1448 1524 1600 1676 1753 1829 1981 2134 2286 2438 2591 2743 2896 3048 3353 3657 3963 4268 4572 4876 5182
短半径 660 711 762 813 864 914 965 1016 1067 1118 1168 1219 1321 1422 1524 1626 1727 1829 1930 2032 2235 2438 2642 2845 3048 3251 3454
406 438 470 502 533 565 600 632 660 695 727 759 821 884 947 1010 1073 1137 1199 1263 1389 1515 1642 1768 1894 2020 2146
650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1300 1400 1500 1600 1700 1800 1900 2000 2200 2400 2600 2800 3000 3200 3400
660.0 711.0 762.0 813.0 864.0 914.0 965.0 1016.0 1067.0 1118.0 1168.0 1219.0 1321.0 1422.0 1524.0 1626.0 1727.0 1829.0 1930.0 2032.0 2235.0 2438.0 2642.0 2845.0 3048.0 3251.0 3454.0
4.1.2 45°3D弯头和90°3D弯头外形见图4.1.2，45°3 3D弯头和90°3D弯头尺寸应符合表4.1.2的规定。
