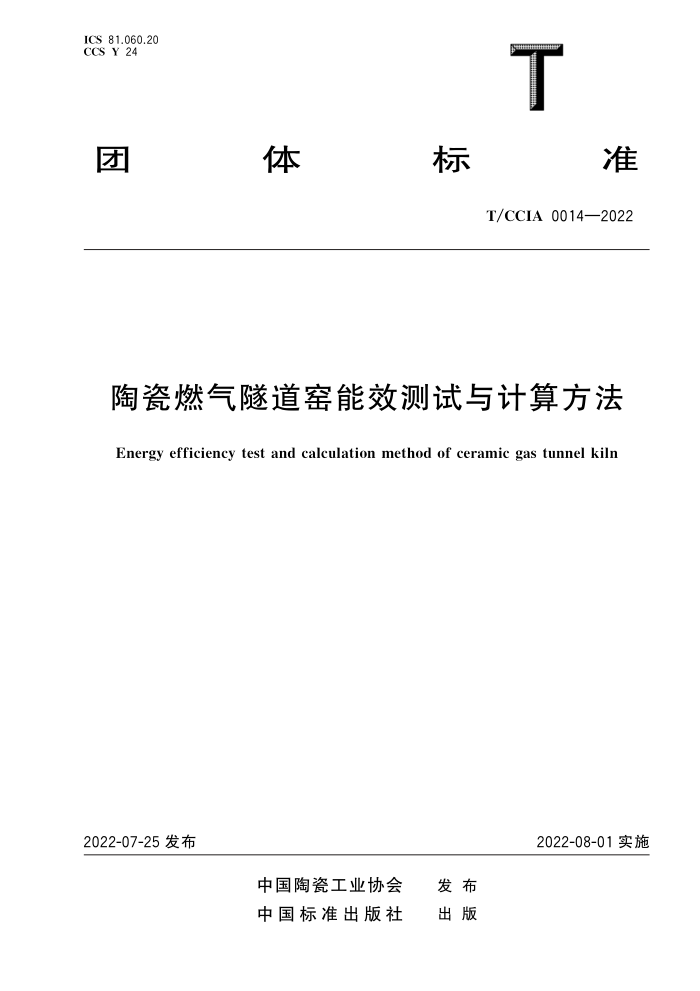

ICS 81.060.20 CCS Y 24
T
准
团
体
标
T/CCIA0014—2022
陶瓷燃气隧道窑能效测试与计算方法
Energy efficiency test and calculation method of ceramic gas tunnel kiln
2022-07-25发布
2022-08-01实施
中国陶瓷工业协会 发布中国标准出版社 出版 T/CCIA 0014—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国陶瓷工业协会提出。 本文件由中国陶瓷工业协会团体标准技术委员会归口。 本文件起草单位：广东省特种设备检测研究院潮州检测院、广东省质量监督陶瓷燃气窑炉检验站
（潮州）、潮州市三华陶瓷实业有限公司、潮州市索力德机电设备有限公司、潮州市粤潮节能技术咨询服务中心、韩山师范学院、广西三环陶瓷小镇发展有限公司。
本文件主要起草人：陈钦鸿、陈奕波、林汕、蔡溢胳、郭喜斌、林佳、林少敏、邱钟华、邱梓翰、邱昭华、 余培旭、郭喜芝、林海、杜继盛、肖光熙、杨昭、陈诚、罗统斌，
I T/CCIA0014—2022
表1 测定项目及测定方法（续）
测定项目气流
参数温度/℃ 动压/Pa
测定方法
在冷却带抽出余热总管道直管部位截面中心点处，用温度计测量在冷却带抽出余热总管道直管部位截面中心点处，用微压差计测量
管道天然气的燃气消耗量在人窑前燃气管道上测定，如隧道窑现场不具备测量管道天然气的条件，但隧道窑可显示燃气瞬时流量或单位小时流量，则可采用流量读数。瓶装液化天然气用磅秤测量，取两次称重时读数的差值
燃气消耗量 (m或kg)
质量
坏体、成品质量/kg 各类坏体、成品各抽取3件，用台秤测量，取平均值后再按总数和进车速度计算窑具质量/kg
按品种各抽取3件，用台秤测量，取平均值后再按总数和进车速度计算
随机抽取3件样品，用天平称得质量m1，再在电热恒温鼓风干燥箱中加热至125℃ 并保温30min，冷却至室温后，用天平称得质量m2，含水率按式（1)计算：
m=m2×100%
.(1
Y :
自由水含水率/%
m1
式中： m1 湿样质量，单位为克（g)； m 2 干样质量，单位为克（g)
其他
用测量自由水后的绝干样品，在马弗炉中加热至600℃并保温1h，冷却至室温后，用天平称得质量，含水率入按式（2)计算：
=m2-ma
结构水含水率/%
×100%
.....( 2 )
.......
m 2
式中： m3 灼烧后质量，单位为克（g)
6 计算方法
6.1 燃料燃烧热
Q.=m,XQiw
.(3)
式中： Q. mr QBw
燃料燃烧热，单位为干焦（kJ）；燃气消耗量，单位为立方米（m"）或千克（kg）；低位发热量，单位为千焦每立方米（kI/m"）或千焦每于克（kl/kg）：由燃气供应商提供或按附录B表B.1对应各种燃气热值参考数据。
6.2 2坏体脱水耗热
坏体脱水耗热包含：自由水汽化耗热、结构水脱水耗热
Q=Q.+Q
..(4) .(5) .(6)
Q.=m,XX(i,-ia) Q=m2XX（qb-i）
式中： Q——坏体脱水耗热，单位为千焦（kJ）； 2 T/CCIA0014—2022
自由水汽化耗热，单位为千焦（kJ）；
Q. Qb 结构水脱水耗热，单位为千焦（kJ）；
入窑坏体质量，单位为千克（kg）；自由水含水率，单位为百分比（%）；大气压力下过热水蒸气的恰，3022.2kl/kg；水值，123.51kJ/kg；结构水含水率，单位为百分比（%）； 1kg结构水脱水耗热，6700kJ/kg。
m p Y iy io 入 q b
6.3 坏体烧成过程物理化学反应耗热
Qwb=m×（1-）×Qm
( 7 )
式中： Qwh 坏体烧成物理化学反应耗热，单位为千焦（kJ）；
人窑坏体质量，单位为千克（kg）；自由水含水率，单位为百分比（%）：
mp
Qwh 单位物理化学反应耗热，单位为千焦每千克（kJ/kg），按表2对应陶瓷坏体烧成过程单位
物理化学反应耗热。
表2常见陶瓷坏体烧成过程单位物理化学反应耗热
镁质瓷 830
坏体类型
骨质瓷 910
长石质瓷 470
卫生瓷 470
陶器 630
单位物理化学反应耗热/（kJ/kg）
6.4 坏体烧成过程生成玻璃相耗热
Ql=347XWxXm
(8)
式中： Qhl 坏体烧成过程生成玻璃相耗热，单位为千焦（kJ）； 347 产品中生成每干克玻璃相耗热，单位为千焦每千克（kJ/kg）； W 玻璃相含量，单位为百分比（%），按表3对应陶瓷坏体玻璃相含量；
出窑成品质量，单位为千克（kg）。
m
表3 常见陶瓷坏体玻璃相含量
长石质瓷普瓷
坏体类型
骨质瓷 镁质瓷 18
陶器 25
卫生瓷 45
细瓷 60
石瓷 40
玻璃相含量/%
35
50
6.5 冷却带抽出热风带出显热
V ×Cyr×(tyr-20℃)
Qxr :
(9)
1 000
V =Vb. × 101.325+p 273.15
..(10)
101.25 273.5 + tyr
3
