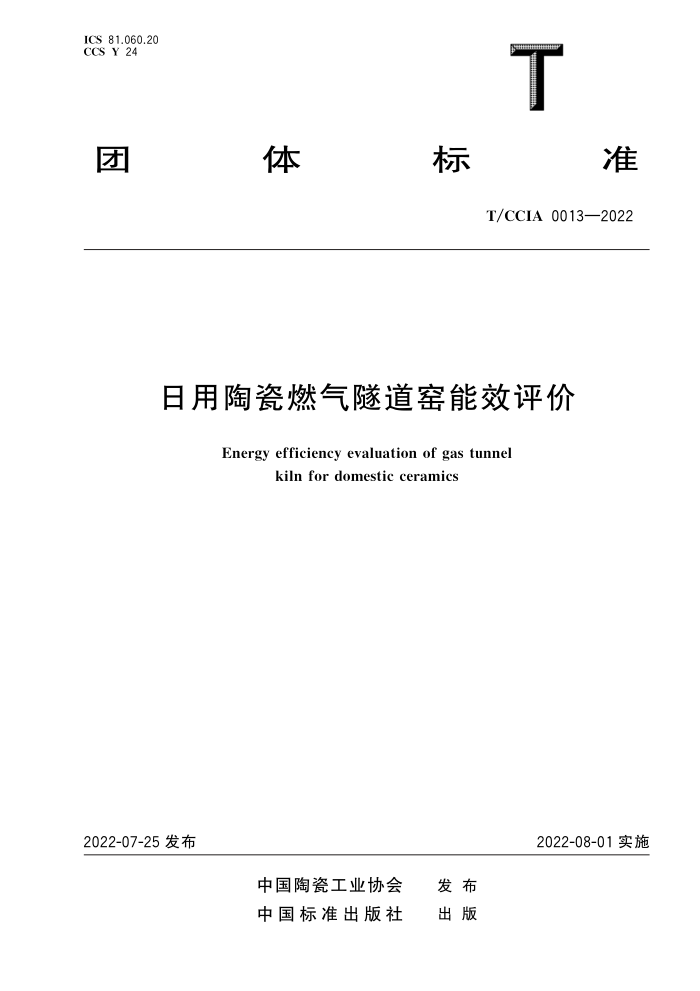

ICS 81.060.20 CCS Y 24
T
体
准
团
标
T/CCIA 0013—2022
日用陶瓷燃气隧道窑能效评价
Energy efficiency evaluation of gas tunnel
kiln for domestic ceramics
2022-07-25发布
2022-08-01实施
中国陶瓷工业协会 发布中国标准出版社 出版 T/CCIA 0013—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国陶瓷工业协会提出。 本文件由中国陶瓷工业协会团体标准技术委员会归口。 本文件起草单位：潮州市三华陶瓷实业有限公司、潮州市索力德机电设备有限公司、潮州市粤潮节
能技术咨询服务中心、韩山师范学院、广东省质量监督陶瓷燃气窑炉检验站（潮州）、广西三环陶瓷小镇发展有限公司。
本文件主要起草人：邱梓瀚、郭喜斌、林佳、林少敏、陈钦鸿、邱昭华、蔡溢胳、邱钟华、余培旭、 郭喜芝、李伟珊、许肇烨、陈诚、罗统斌。
I T/CCIA0013—2022
日用陶瓷燃气隧道窑能效评价
1范围
本文件规定了日用陶瓷燃气隧道窑能效评价的分类、技术要求、试验方法、检验规则、标志。 本文件适用于烧制日用陶瓷的燃气隧道窑（以下简称隧道窑）。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注目期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 5000 日用陶瓷名词术语
3术语和定义
GB/T5000界定的以及下列术语和定义适用于本文件。
3.1
隧道窑能效 energy efficiency of tunnel kiln 隧道窑烧制陶瓷产品的能源利用效率，用单位产品烧成能耗表示。
3.2
烧成能耗 firing energy consumption 隧道窑烧成过程的燃料能源消耗量。 注：不包括设备运行、控制消耗的电能及取于窑炉自身，供给本窑炉各部分的能耗，
3.3
氧化气氛 oxidizing atmosphere 烧成带窑内气体游离氧含量不小于1%。
3.4
还原气氛 reducingatmosphere 烧成带窑内气体一氧化碳含量大于1%。
3.5
装窑密度 stacking density 隧道窑窑车单位装载体积的产品和窑具质量，
4分类
4.1按烧成温度分为低温、中温、高温。其温度范围见表1。 4.2 2按烧成气氛分为氧化气氛、还原气氛。 4.3 3按能效分为一级能效、二级能效、三级能效等三个等级。
1 T/CCIA0013—2022
6.4烧成气氛检测
用带有氧传感器和一氧化碳传感器的气体分析仪，测量烧成带中部案内气体游离氧含量和一氧化
碳含量，然后判定。 6.5 5装窑密度检测
分别测量窑车装载的产品、窑具质量和装载体积，按式（2）计算。
2(ms+mt)
...( 2)
nXV
式中： 0 m 窑车装载产品质量，单位为千克每辆（kg/辆）； mb 窑车装载窑具质量，单位为千克每辆（kg/辆）：
装窑密度，单位为千克每立方米（kg/m"）；
-
检测周期内出窑的窑车数量，单位为辆；窑车装载体积，单位为立方米（m"）。其长度按窑车长度计算；宽度按安全门宽度计算；高度按窑车面起第一层装载产品窑具下沿到安全门限高最低点的距离计算。
n V
-
6.6 6单位产品烧成能耗检测
管道燃气耗用量在入窑前管路用流量计测量消耗体积。液化燃气用磅秤测量消耗质量。按式（3）计算。
m,XQw
Qd=
**(3)
m
式中： Q 单位产品烧成能耗，单位为千焦每千克（kJ/kg）；
检测期内燃气消耗量，单位为立方米（m"）或千克（kg）；
mr Qw 燃料低位发热量，单位为千焦每立方米（kl/m"）或千焦每千克（kJ/kg）。由燃气供应商提
供或见附录A；
m 检测周期内出窑产品质量，单位为千克（kg）。
-
6.7 能效等级的评定
按隧道窑实测烧成温度和气氛，从表2得到各能效等级的单位产品烧成能耗基准值，如装窑密度不为280kg/m"时，再按5.2的规定进行修正。然后，将隧道窑实测单位产品能耗值与基准值对比，确定隧道窑的能效等级。
7 检验规则
7.1 测量与计量工具、仪表应符合附录B的要求 7.2隧道窑至少要稳定运行一个烧成周期后，并且烧成合格品率≥95%，方可进行监测。 7.3 总连续监测时间不少于一个烧成周期。
8标志
8.1 能效标识应当包括隧道窑建造单位名称或者简称、规格型号、能效等级、依据的标准编号。
3
