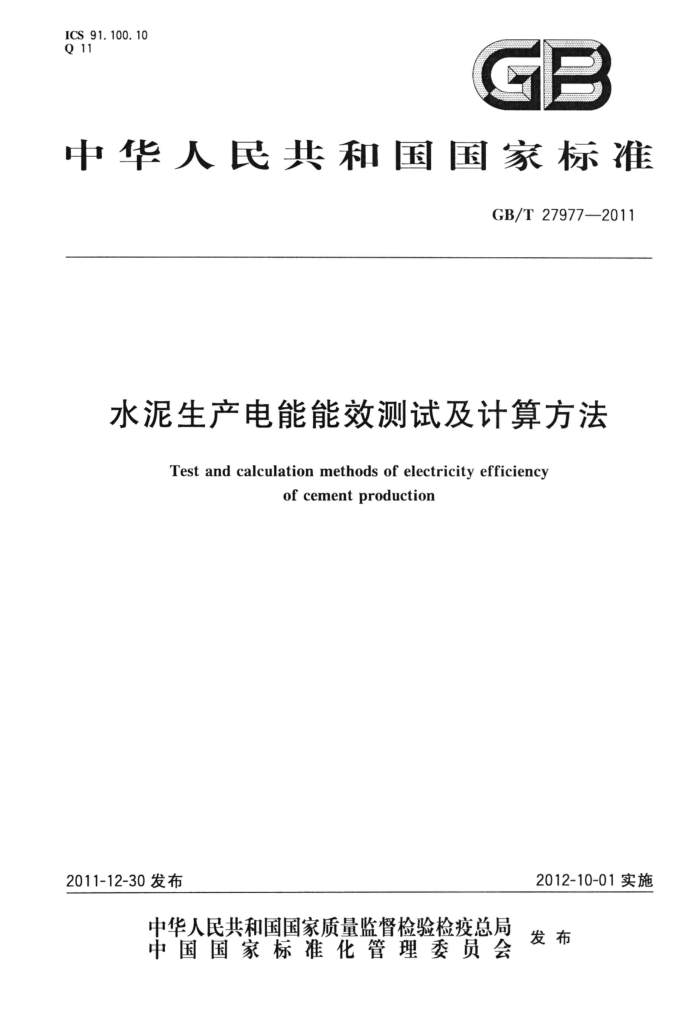

中华人民共和国国家标准
GB/T279772011
水泥生产电能能效测试及计算方法
Test and calculation methods of electricity efficiency
ofcementproduction
2012-10-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 27977—2011
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥标准化技术委员会（SAC/TC184)归口。 本标准主要起草单位：合肥水泥研究设计院、厦门艾思欧标准砂有限公司。 本标准参加起草单位：中国建筑材料科学研究总院、准北矿业相山水泥有限责任公司、天津水泥工
业设计研究院有限公司、北京凯盛建材工程有限公司、施耐德电气（中国）有限公司。
本标准主要起草人：余学飞、徐宁、汤忠喜、汪澜、夏俊雅、陈永华、段圆圆、谢萌、杨飞、万畅达、章诚、 刘晨、王健、童宗荣、刘文清、王祖润、曹宗平。
I GB/T27977-2011
水泥生产电能能效测试及计算方法
1范围
本标准规定了水泥、熟料生产过程及其生产过程中各工序和主机设备的电能消耗测试及其电能能
效测试的术语和定义，电能能效测试，测试记录，计算方法等。
本标准适用于水泥和熟料生产企业的电能能效测试，也可用于水泥粉磨站。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本
文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12497三相异步电动机经济运行 GB/T16664企业供配电系统节能监测方法 GB16780—2007水泥单位产品能源消耗限额 GB50443一2007水泥工厂节能设计规范
3术语与定义
下列术语和定义适用于本文件。
3. 1
电能能效测试 electricityefficiencytesting 对进入用能单位的电能消耗量与其所生产的产品的产量进行测定，并对各主要供配电设备和用电
设备的运行状况进行考核以确定电能利用效果的过程。 3. 2
单位产品综合电耗 comprehensiveelectricityconsumptionperunitofproduct 以一条生产线或者生产线中某段工序的产品的单位产量为基准计算的综合电能消耗。
3. 3
原料综合电耗 comprehensiveelectricityconsumptionofmaterialprocessing 在统计期或者测试期内生产每吨原料的综合电力消耗，包括该原料生产各过程的电耗和生产该原
料辅助过程的电耗，以Ql.表示，单位为千瓦时每吨（kWh/t)。 3. 4
生料综合电耗 comprehensiveelectricityconsumptionofrawmealproduction 在统计期或者测试期内生产每吨生料的综合电力消耗，包括生料生产各过程的电耗和生产生料辅
助过程的电耗，以Qs.表示，单位为千瓦时每吨（kWh/t)。 3.5
燃料综合电耗 comprehensiveelectricity consumption offuel processing 在统计期或者测试期内生产每吨燃料的综合电力消耗，包括燃料生产各过程的电耗和生产燃料辅
助过程的电耗，以QrL表示，单位为千瓦时每吨（kWh/t）。
1 GB/T 27977—2011
3. 6
辅助生产用电electricityconsumptionofauxiliaryproduction 在统计期或者测试期内，一条水泥或熟料生产线的辅助性生产过程的电力消耗（包括电能在厂内线
路和变压器上的损失、厂区照明用电、水泵站用电、空压机站用电、机修车间用电、中控室用电、化验室用电、办公楼用电等），单位为千瓦时（kWh）。对有共用生产环节（工序）的辅助生产用电应按共用生产环节的处理物料的电能需求量加权分摊到各工序。
4电能能效测试
4.1 供配电系统运行状态监测
4. 1. 1 监测点 4. 1. 1. 1 总降压站：总进线、总降压变压器进出线处； 4.1.1.2 各车间变、配电所：各车间变压器进出线处、向各高压电机馈电处： 4. 1.1.3 各电力室：向各工序和各独立用电的低压用电设备的电能计量点处。 4. 1.2 监测内容 4.1.2.1 日负荷率
测试期日负荷率K：按式(1)计算：
Pp ×100%
Kr :
·(1)
P.
式中： P。一日平均负荷，单位为千瓦(kW)； Pmax—日最大负荷，单位为千瓦(kW)。
4.1.2.23 变压器负载系数
变压器负载系数β按式（2)计算：
β,= s
-(2)
SN
式中： S- - 测试期或采样期内变压器输出的平均视在功率，可按GB/T16664中相关公式计算，单位为
千伏安(kVA)；
SN-— 变压器额定容量，单位为千伏安（kVA）。 4.1.2.3功率因数
按GB/T16664中的相关要求进行。 4.2主要电动机运行状态测试 4.2.1电动机输入功率测算
在正常生产的情况下，用计量电能的测试方法测出测量周期内的电能消耗量，电动机输人功率P，按式(3)计算：
Pr=W
..(3)
2 GB/T 27977—2011
式中： P，—-电动机输人功率，单位为千瓦（kW）： W-----电动机在测试周期内消耗的电能，单位为千瓦时（kWh）；
电动机运行时间，单位为小时（h）。
t
4.2.2电动机运行时的综合效率和额定综合效率
根据电动机出厂测试资料（额定功率、额定效率、功率因数、空载电流、空载有功损耗）及4.2.1测算出的电动机输人功率PI，按GB/T12497中的相关公式计算运行中电动机的负载率βa，然后再计算其综合效率n和额定综合效率neN。
然后根据GB/T12497判定该电动机是否为经济运行。 4.2.3功率因数
功率因数按GB/T16664中的相关要求进行。 4.2.4主要电动机
列表见表1。
表1主要电动机列表
安装位置原料处理
设备名称
石灰石破碎机主电机、石灰石人均化堆场皮带输送机、石灰石人配料库皮带输送机原料人生料磨皮带输送机、生料磨主电机、生料磨系统风机、生料磨选粉机、生料人库提升机煤磨主电机、煤磨系统排风机、煤磨选粉机生料人窑提升机、窑尾高温风机、窑尾废气排风机、窑主传电机、一次风机、冷却机系统鼓风机、熟料破碎机、窑头废气排风机、熟料拉链输送机辊压机主电机、水泥磨主电机、水泥磨系统风机、水泥磨选粉机
生料制备
燃料制备熟料烧成水泥粉磨
4.3产品综合电耗测试方法 4.3.1统计测试法 4.3.1.1 统计内容
统计应以生产线及各生产工序电能消耗量的电表记录及其对应时段的产品的产量记录报表为准。 对有多条生产线和多种产品的企业，应根据考察目的或对象，确定是否分线、分产品统计。 4.3.1.2统计期的确定
做为考核企业综合能效水平的单位产品综合电耗测试，统计期应以一年为准。 4.3.1.3 统计范围 4.3.1.3.1 原料综合电耗统计范围
从各原材料进人生产厂区开始，到原料进人各自原料配料库入口（含库顶收尘设备）的整个原料生
3
