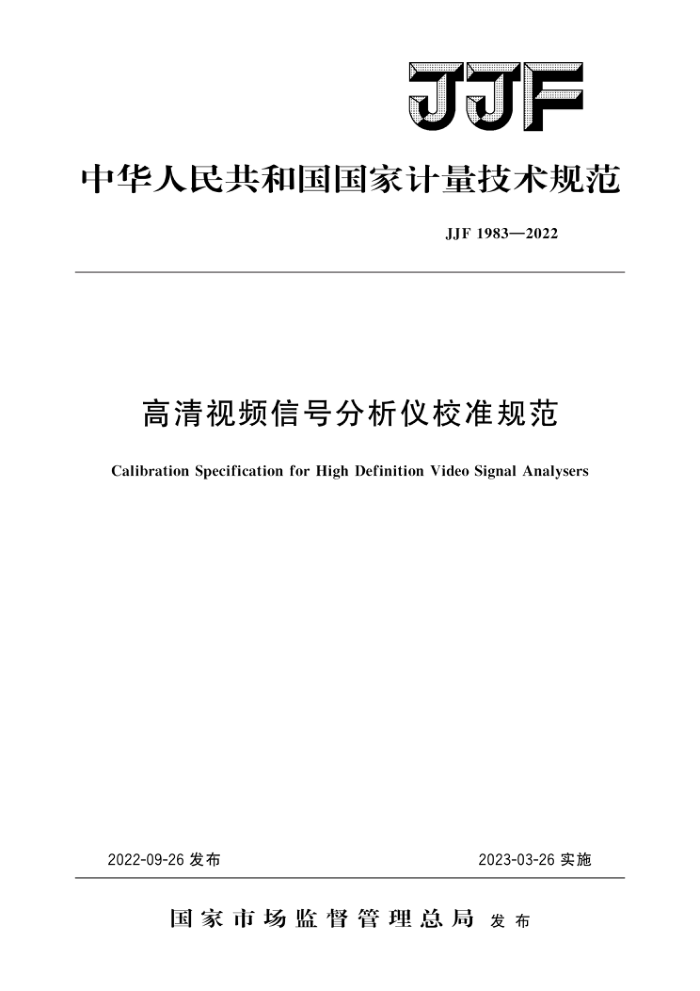

中华人民共和国国家计量技术规范
JJF1983—2022
高清视频信号分析仪校准规范
Calibration Specification for High Definition Video Signal Analysers
2022-09-26发布
2023-03-26实施
国家市场监督管理总局发布 JJF1983—2022
高清视频信号分析仪
校准规范
JJF1983—2022
Calibration Specification for High Definition
Video Signal Analysers
归口单位：全国无线电计量技术委员会主要起草单位：工业和信息化部电子第五研究所
中国计量科学研究院
参加起草单位：中国电子科技集团公司第三研究所
本规范委托全国无线电计量技术委员会负责解释 JJF1983—2022
本规范主要起草人：
顾林（工业和信息化部电子第五研究所）吴昭春（中国计量科学研究院）彭益炜（工业和信息化部电子第五研究所）
参加起草人：
韩东（中国电子科技集团公司第三研究所）杨桥新（工业和信息化部电子第五研究所） JJF1983—2022
目
录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (4) (4) (5) (5) (6) (7) (8) (9) (10) (11) (20) (29) (36) (38) (41)
范围 2 引用文件 3
1
概述计量特性
4
4.1 视频电平.. 4.2非线性失真 4.3 多波群信号. 4. 4 K2T系数 4.5行同步脉冲信号 4.6通道间延时....
.
校准条件·
5 5.1 环境条件· 5.2 测量标准及其他设备·
6 校准项目和校准方法 6. 1 校准项目 6.2 外观及工作正常性检查 6. 3 视频电平校准 6. 4 非线性失真校准 6.5 多波群信号校准 6.6 K2T系数校准· 6.7 行同步脉冲信号校准· 6.8 通道间延时校准·
校准结果表达· 8 复校时间间隔附录A 原始记录格式附录B 校准证书内页格式附录C 主要项目校准不确定度评定示例附录D 测试信号附录E 测试信号编制方法附录F HDMI端口功能检查
7
I JJF1983—2022
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》进行编制。
本规范参考了GB/T3659一1983《电视视频通道测试方法》和EIA-770.2-D《标准清晰度电视模拟分量视频接口》（StandardDefinitionTVAnalogComponentVideoIn- terface）的相关内容。
本规范为首次发布。
I JJF1983—2022
高清视频信号分析仪校准规范
1范围
本规范适用于RGB、YPBPR模拟分量，支持信号格式为720×480i、720×480p、 720X576i、720X576p、1280×720i、1280X720p、1920X1080i、1920X1080p的高清视频信号分析仪的校准。 2 引用文件
本规范无引用文件。
3概述
高清视频信号分析仪是一种用于高清视频信号发生器、高清播放设备等标准符合性测试和合格检验的专用测试仪器，具有快速、准确和可靠的视频测量功能，支持 SDTV、HDTV模拟分量，提供图像、矢量和波形显示。在高清视频设备生产企业、 质量检测机构、计量实验室等机构广泛使用。
4计量特性 4.1视频电平
测量范围：（一350～十700）mV；最大允许误差：士（读数×1%十1.4mV）。
4.2非线性失真
测量范围：1%~30%；最大允许误差：士1.0%（绝对误差）。
4.3多波群信号 4.3.1多波群旗脉冲幅度
测量范围：（210~700）mV；最大允许误差：士（读数×1%十1.4mV）。
4.3.2多波群频率
测量范围：（1～30）MHz；最大允许误差：士0.5%。
4.3.3多波群频率响应
测量范围：波群频率范围：（0.5～30）MHz；最大允许误差：士0.5dB，（-30～十6）dB（0.5MHz≤波群频率<10MHz）；
±0.75dB，（-30～十6）dB（10MHz≤波群频率≤30MHz）。
4.4K2T系数
测量范围：1%~10%；最大允许误差：士1.0%（绝对误差）。
1 JJF1983—2022
4.5行同步脉冲信号 4.5.1行同步脉冲幅度
测量范围：（-400~十400）mV；最大允许误差：士（读数×1%十1.4mV）。
4.5.2行同步脉冲宽度
测量范围：（200～700）ns；最大允许误差：士3ns。
4.5.3行同步脉冲上升/下降时间
测量范围：（0.011000）ns；最大允许误差：土3.5ns。
4.6通道间延时
测量范围：士（0.01～35）ns；最大通道间延时：≤3ns。 注：以上技术指标不作合格性判别，仅供参考。
5校准条件 5.1 环境条件 5.1.1环境温度：（23士5）℃。 5.1.2相对湿度：≤80%。 5.1.3供电电压：（220士11）V、（501）Hz。 5.1.4周围无影响仪器正常工作的电磁于扰和机械振动。 5.2测量标准及其他设备 5.2.1可编程视频信号发生器 5.2.1.1视频电平
测量范围：（一350~十700）mV；最大允许误差：士0.5%。
5.2.1.2非线性失真
测量范围：（1~30）%；最大允许误差：土0.5%（绝对误差）。
5.2.1.3多波群信号
多波群旗脉冲幅度测量范围：（210～700）mV。 最大允许误差：士0.5%。 多波群频率测量范围：（0.5～30）MHz。 最大允许误差：士0.2%。 多波群频率响应测量范围：波群频率范围：（0.5～30）MHz；
波群电平范围：（一30～十6）dB。
最大允许误差：士0.04dB，（一10～十6）dB，（0.5MHz≤波群频率<10MHz）；
±0.05dB，（-20～-10）dB，（0.5MHz≤波群频率<10MHz）； ±0.15dB，（-30～-20）dB，（10MHz≤波群频率≤30MHz）。
2 JJF1983—2022
5.2.1.4K2r系数
测量范围：1%~10%；最大允许误差：土0.5%（绝对误差）。
5.2.1.5行同步脉冲信号
行同步脉冲幅度测量范围：（一350～十350）mV；最大允许误差：土0.5%；行同步脉冲宽度测量范围：（200～700）ns；最大允许误差：士1ns；行同步脉冲上升/下降时间测量范围：（0.01～1000）ns；最大允许误差：士0.1ns。
5.2.1.6通道间延时
测量范围：（0.01~35）ns；最大允许误差：士2ns。
5.2.2752负载
最大允许误差：±0.2%。 校准项目和校准方法
6
6.1 校准项目
校准项目见表1。
表1 校准项目表
序 号 1 2 3
校准项目名称
外观及工作正常性检查
视频电平校准非线性失真校准
多波群旗脉冲幅度校准
多波群信号校准
多波群频率校准多波群频率响应校准
4
K2T系数校准
5
行同步负脉冲幅度校准行同步正脉冲幅度校准行同步脉冲上升时间校准行同步脉冲下降时间校准行同步负脉冲宽度校准行同步正脉冲宽度校准
行同步脉冲信号校准
6
通道间延时校准
7
3
